- Госреестр 28833-15
- Межповерочный интервал 12 месяцев
- Гарантия 2 года
- Производитель АКС

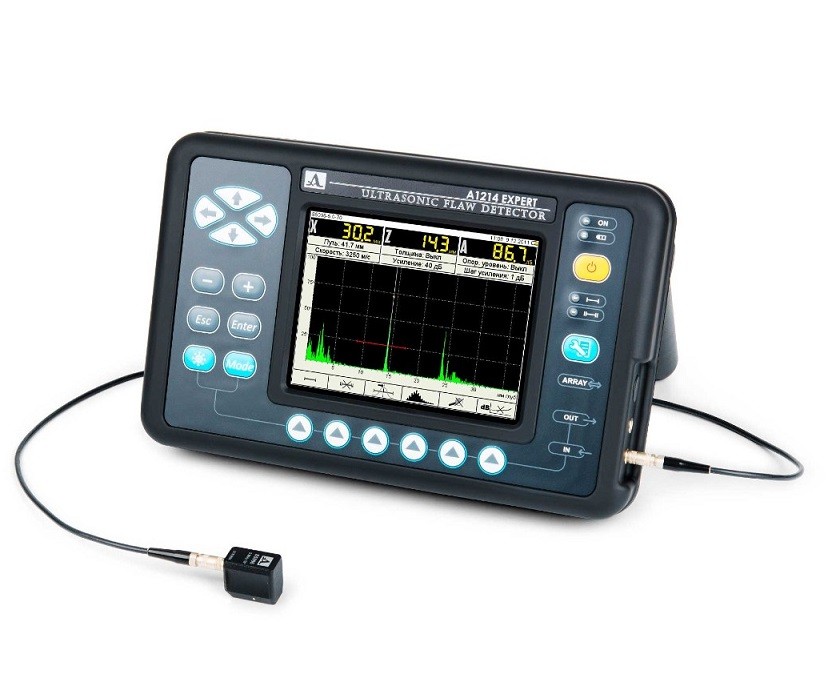

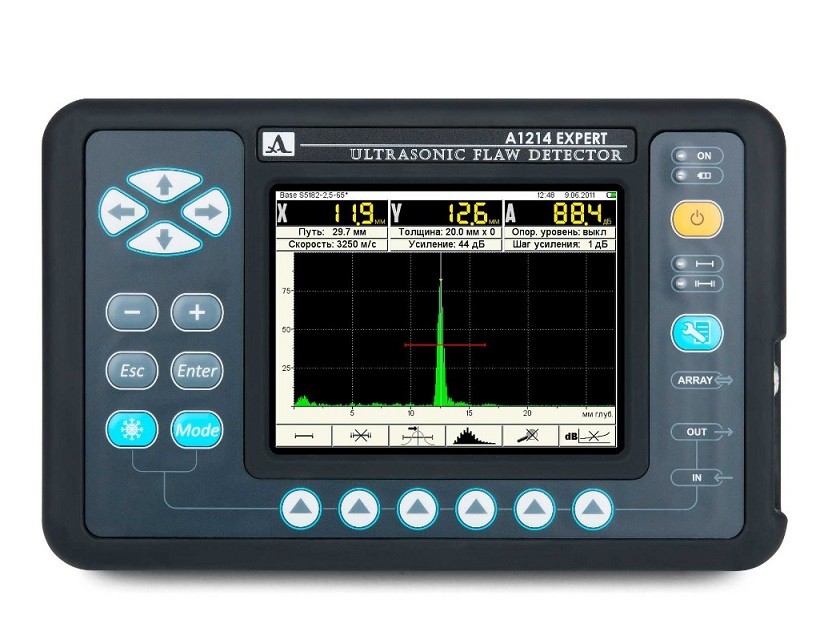

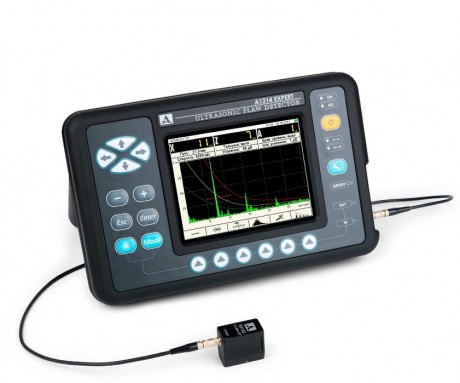

Ультразвуковой дефектоскоп А1214 EXPERT - полностью цифровой, малогабаритный ультразвуковой дефектоскоп общего назначения. Обеспечивает реализацию типовых и специализированных методик ультразвукового контроля, высокую производительность и точность измерений.
Назначение
- контроль сварных швов
- поиск мест коррозии, трещин, внутренних расслоений и других дефектов
- определение координат и оценка параметров дефектов типа нарушений сплошности и однородности материала в изделиях из металлов и пластмасс
- измерение толщины изделия
Особенности:
- большой высококонтрастный цветной дисплей (640х480 точек) позволяет долго работать с прибором, не напрягая зрение.
- самый удобный интерфейс работы с использованием клавиш "быстрого доступа"
- диапазон рабочих температур: от -30°С до +50° С
- максимальное время непрерывной работы - 18 часов
- вес дефектоскопа с аккумулятором - 1,8 кг
- быстросъемный аккумулятор
- полностью цифровой тракт
- интуитивный интерфейс настройки и работы с прибором
- ударопрочный корпус, степень защиты по IP65
- антискользящее прорезиненное покрытие электронного блока
- большая библиотека настроек (100 конфигураций)
- Возможность записи голосовых комментариев к сохраняемым кадрам c помощью беспроводной Bluetooth гарнитуры
- энергонезависимая память на 2 000 изображений экрана (развертки типа А с соответствующими параметрами)
- традиционная развертка типа А с возможностью отображения сигналов как в детектированном виде, так и в недетектированном виде (радиосигнал)
- запоминание на экране огибающей максимумов сигнала
- автоматическое определение уровня сигнала и координат дефекта при работе с АСД (два временных строба)
- возможность ручного измерения уровня и координат принятых сигналов с помощью экранного курсора
- программируемая форма зондирующего импульса
- регулируемая частота посылки зондирующих импульсов (до 1000 Гц)
- построение функции ВРЧ по свободному закону (32-х точечная интерполяция)
- встроенные АРД-диаграммы для совмещенных преобразователей с автоматическим расчетом эквивалентной площади дефектов
- возможность использования DAC-кривых
- дополнительные режимы: "стоп - кадр", "электронная временная лупа"
- связь с компьютером по высокоскоростному USB-порту
- совместимость с широким спектром преобразователей различных производителей
Характеристики |
Значения |
Диапазон устанавливаемых номинальных частот ультразвука |
от 0,5 до 15,0 МГц |
Отклонение рабочих частот от номинальных |
± 10% |
Диапазон настройки на скорость ультразвука в материале |
от 500 до 14 999 м/с |
Диапазон перестройки усиления приемника |
от 0 до 100 дБ |
Отклонение установки усиления |
± 1,0 дБ |
Диапазон измерений глубины залегания дефекта (по стали) с прямыми преобразователями: |
S3568 2.5A0D10CL |
от 7 до 6 000 мм |
D1771 4.0A0D12CL |
от 2 до 3 000 мм |
Пределы допускаемой абсолютной погрешности измерений глубины залегания дефекта H с прямыми преобразователями |
±(0,02H+1,00) мм |
Диапазон измерений глубины залегания дефекта (по стали) с наклонными преобразователями: |
S5182 2.5A65D12CS |
от 2 до 1 300 мм |
S5096 5.0A70D6CS |
от 2 до 500 мм |
Пределы допускаемой абсолютной погрешности измерений координат дефекта (по стали) с наклонными преобразователями: |
глубины H |
±(0,03H+1,00) мм |
дальности по поверхности L |
±(0,03L+1,00) мм |
Диапазон измерений временных интервалов на частоте 2,5 МГц |
от 0 до 1 900 мкс |
Пределы допускаемой абсолютной погрешности измерений временных интервалов Тизм |
±(0,1+0,0001Тизм) мкс |
Источник питания |
аккумулятор |
Номинальное значение напряжения питания |
11,1 В |
Время непрерывной работы от аккумулятора при нормальных климатических условиях, не менее: |
18 ч |
Диапазон рабочих температур |
от -30 до +55ºC |
Тип дисплея цветной |
TFT |
Разрешение дисплея |
640 х 480 |
Габаритные размеры электронного блока: |
260 х 166 х 80 мм |
Масса с аккумулятором: |
1,8 кг |

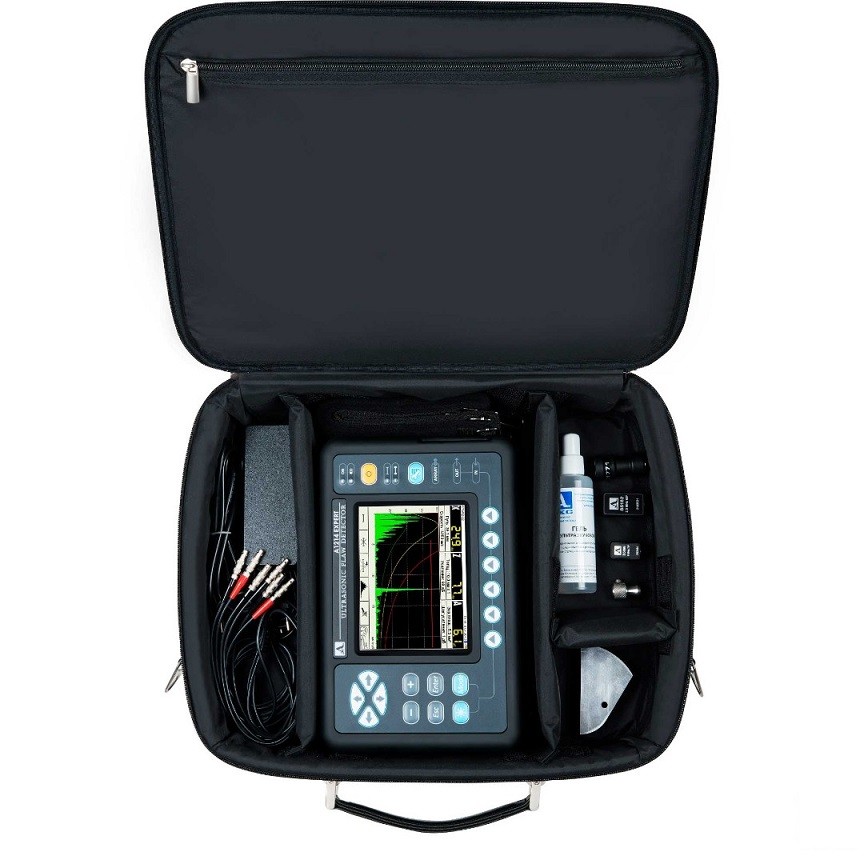

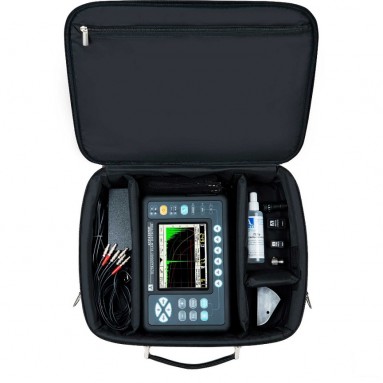

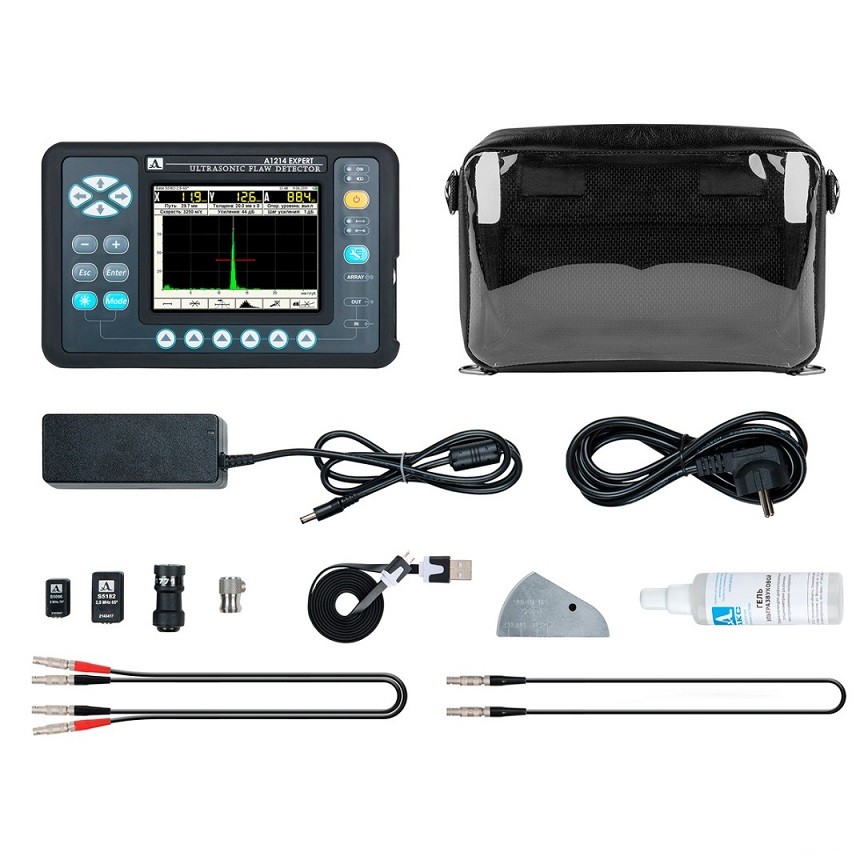

1. А1214 EXPERT - электронный блок ультразвукового дефектоскопа со съёмным аккумулятором - 1 шт.;
2. Кабель "АКС" LEMO-LEMO двойной 1,2 м - 1 шт.;
3. Кабель "АКС" LEMO-LEMO одинарный 1,2 м - 1 шт.;
4. Преобразователь D1771 4.0A0D12CL - 1 шт.;
5. Преобразователь S3568 2.5A0D10CL - 1 шт.;
6. Преобразователь S5182 2.5A65D12CS - 1 шт.;
7. Преобразователь S5096 5.0A70D6CS - 1 шт.;
8. Сетевой адаптер с кабелем 220 В - 15 В - 1 шт.;
9. Кабель USB A - Micro B - 1 шт.;
10. Носитель с документацией и ПО - 1 шт.;
11. Калибровочный образец V2/25 - 1 шт.;
12. Чехол E14 - 1 шт.;
13. Гель "АКС-гель" -35°C...+100°C, 0,1 кг - 1 шт.;
14. Сумка Е14 - 1 шт.
Отзывы A1214 Expert:
Пока нет отзывов.
495 000 ₽
поверкa включена в стоимость
