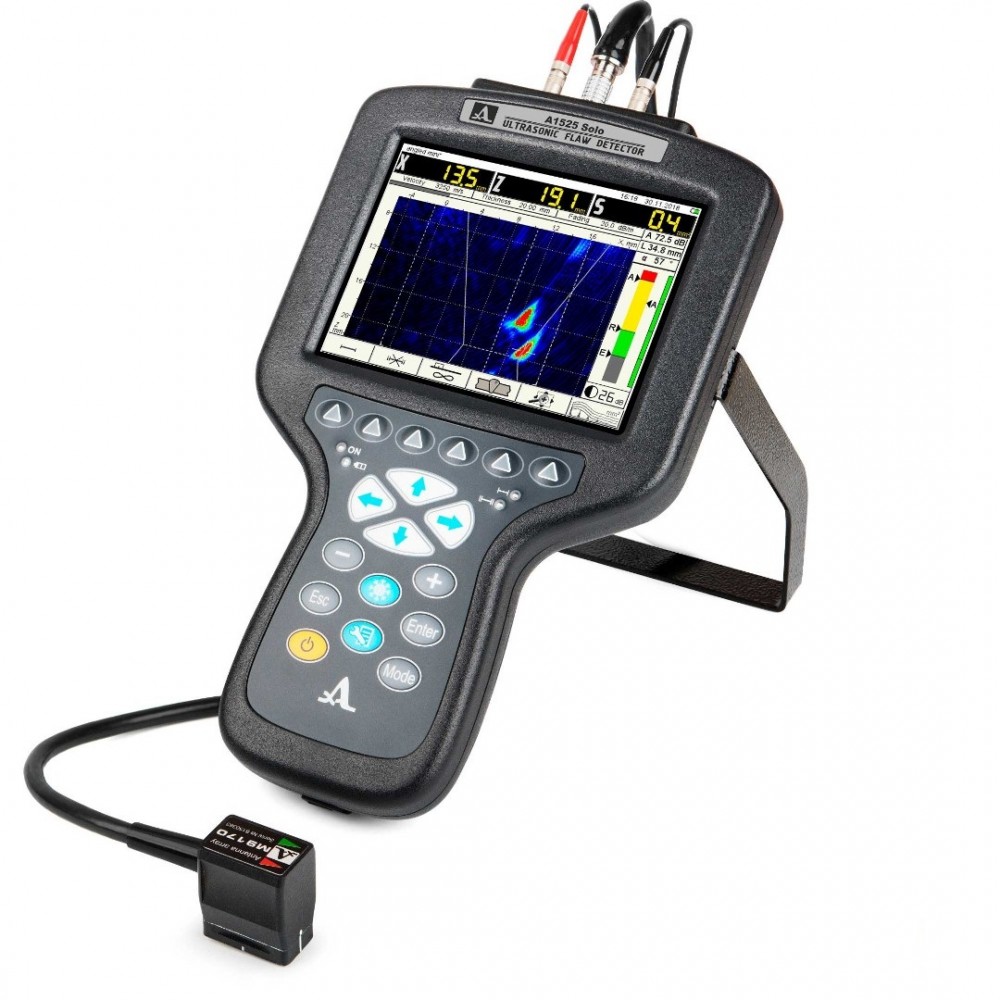

А1525 Solo ультратразвуковой дефектоскоп

  • Госреестр 81281-21
  • Межповерочный интервал 12 месяцев
  • Гарантия 5 лет
  • Производитель АКС

Легкий и удобный в использовании ультразвуковой высокочастотный дефектоскоп - томограф с визуализацией внутренней структуры сварного шва и тела металла в режиме реального времени.

Преимущества

  • Доступная цена.
  • Быстрота и эффективность контроля благодаря наглядному отображению сечения объекта (B-Скан) в режиме реального времени с частотой смены кадров до 35 Гц.
  • Улучшенная чувствительность в ближней зоне (ЦФА / TFM метод).
  • Скорость сканирования вдоль сварного соединения до 70 мм/с (при шаге сканирования 2 мм).
  • Малогабаритная 16 элементная антенная решетка поперечных волн с центральной частотой 4 МГц и сектором обзора от 35° до 80° для контроля сварных швов.
  • Отображение образов объемных (поры) и вертикально ориентированных (трещины) дефектов благодаря специальным режимам.

Особенности:

  • Возможность работы в режимах томографа В-СКАН и классического дефектоскопа А-СКАН.
  • Простое и удобное МЕНЮ основных настроек.
  • Доступность работы с прибором специалистам любого уровня квалификации.
  • Небольшие габаритные размеры и вес прибора – 950 г.
  • Большой, цветной, антибликовый 5,7″ TFT дисплей.
  • Опционально прибор может быть доработан до режима СКАНЕР (С-СКАН) и укомплектован мобильным сканером MS150 TuScan. Мобильный сканер позволяет равномерно перемещать антенную решетку вдоль сварного шва с целью соблюдения стабильного акустического контакта и равного расстояния относительно оси сварного шва (Х-координата). Полученные сканограммы (B, С, D - Сканы) позволяют проводить комплексный анализ всего сварного соединения.
Характеристики Значения
Размер томограммы 256 x 160 точек
Шаг реконструкции томограммы 0,1 – 2,0 мм
Диапазон устанавливаемых рабочих частот ультразвука 1 – 10 МГц
Диапазон измерений глубины залегания дефекта (по стали) с цифрофокусируемой антенной решеткой поперечных волн M9170 2 – 300 мм
Тип дисплея (разрешение) 5,7″ TFT (640 x 480)
Источник питания литиевый аккумулятор
Номинальное значение напряжения питания 11,1 В
Время непрерывной работы от аккумулятора, не менее 6 ч
Габаритные размеры электронного блока 260 х 160 х 40 мм
Масса электронного блока 950 г
Диапазон рабочих температур от -30 до +55ºC
1. А1525 Solo - электронный блок ультразвукового дефектоскопа (ультразвукового томографа с цифровой фокусировкой антенной решетки) – 1 шт.;
2. Антенная решетка M9170 4.0V60R26X10CS – 1 шт.;
3. Кабель LEMO-LEMO одинарный 1,2 м – 1 шт.;
4. Преобразователь S3568 2.5A0D10CL – 1 шт.;
5. Преобразователь S5182 2.5А65D12CS – 1 шт.;
6. Преобразователь S5096 5.0А70D6CS – 1 шт.;
7. Сетевой адаптер с кабелем 220 В - 15 В – 1 шт.;
8. Кабель USB A - Micro B – 1 шт.;
9. Компакт-диск с документацией и ПО – 1 шт.;
10. Калибровочный образец V2/25 – 1 шт.;
11. Планшет D12 – 1 шт.;
12. Чехол D12 – 1 шт.;
13. Гель УЗ -30°C...+100°C, 0,1 кг – 1 шт.;
14. Жесткий кейс М20 – 1 шт.
