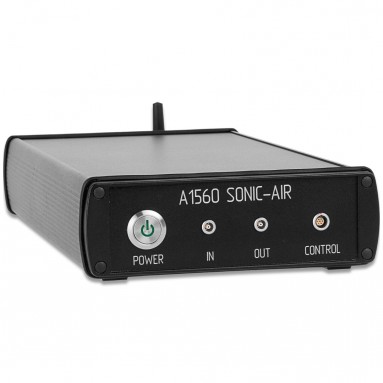

OEM дефектоскоп A1560 SONIC-AIR

Описание в PDF

Гарантия 5 лет
Производитель АКС

Высококачественный блок сбора данных, разработанный для автономного и интегрированного использования в лабораторных и промышленных условиях проведения ультразвукового контроля. Одноканальный дефектоскоп представляет собой излучатель и приемник. Совместим с любыми типами пьезоэлектрических преобразователей с воздушным контактом. Прибор содержит встроенную аккумуляторную батарею и функцию беспроводной передачи данных.

С помощью набора инструментальных средств разработки программного обеспечения (SDK) пользователь может разработать индивидуальное программное приложение для конкретной задачи.

Особенности:

A1560 SONIC-AIR предназначен для сбора данных при ультразвуковом контроле с воздушным зазором металлов, пластмасс и композитных материалов. Обладает функцией сквозного прозвучивания и волноводным методом при одностороннем доступе к объекту контроля.

Параметр	Значение
Передатчик
Входное напряжение, В	220
Альтернатива	Выходное напряжение
для фиксированной частоты передатчика, В	800
Форма и период возбуждения	меандр, от 0.5 до 5
Частота следования импульсов, Гц	от 1 до 1 000
Приемник
Длина вектора сбора данных, сэмплов	128k
Частота дискретизации АЦП, МГц	10,25,50,100
Частоты фильтра, KГц	10,20,40,100,750
Ширина полосы приема, KГц	10 до 750
Динамический диапазон усилителя, дБ	от 0 до 80
Динамический диапазон аттенюатора, дБ	от -20 до 0
Динамический диапазон усиления, шаг 1 дБ	от 0 до 100
Количество программируемых точек DAC функции	128k
Динамический диапазон DAC функции, дБ	40
Коэффициент усреднения	от 1 до 256
Источник питания
Питание	Встроенная аккумуляторная батарея
Время работы, ч	5
Время заряда, ч	2.5
Внешний источник питания постоянного тока, В	DC 15 V, 4A \ AC 110-250
Размеры и вес
Габаритные размеры электронного блока, мм	260 x 156 x 43
Вес электронного блока, г	800
Температурный диапазон, °C	от -20 до +45
Интерфейс данных
Беспроводной Ethernet, 54 Мбит	IEE802.11n
Ethernet 100 Мбит
Внешний триггерный вход	TTL

1. A1560 Sonic- AIR – электронный блок – 1 шт.;
2. Сетевой адаптер с кабелем 220 В - 15 В – 1 шт.;
3. Ethernet кабель, 1.5 м – 1 шт.;
4. WiFi антенна – 1 шт.;
5. Программное обеспечение «ACS «Mathilda» Windows GUI App» – 1 шт.;
6. Руководство по эксплуатации ПО (SDK) – 1 экз.
