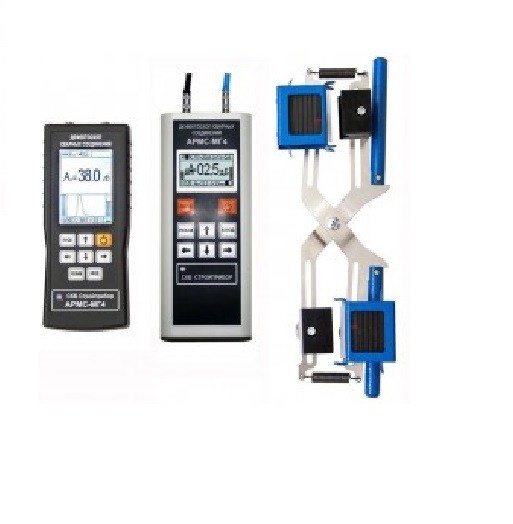

Ультразвуковой дефектоскоп сварных соединений арматуры АРМС-МГ4
Дефектоскоп АРМС-МГ4 предназначен для контроля качества сварных стыковых соединений стержневой арматуры диаметром от 16 до 40 мм в соответствии с ГОСТ 23858, СТО 02495307-002-2008 при монтаже сборных и возведении монолитных ж/б конструкций теневым и зеркально-теневым методами.
Дефектоскоп АРМС-МГ4 также может быть использован для контроля качества сварных стыковых соединений труб большого диаметра и листового проката зеркально теневым методом при непосредственной установке ультразвуковых преобразователей без протектора по ГОСТ 14782.
Принцип работы дефектоскопа АРМС-МГ4 основан на измерении ослабления ультразвуковых колебаний при наличии дефектов типа пор, трещин, раковин, непроваров, шлаковых включений в сварных соединениях.
Технические характеристики
| Наименование характеристик |
АРМС-МГ4 |
| Динамический диапазон приемного тракта дефектоскопа, дБ |
0...50 |
| Диапазон установки коэффициента усиления, дБ |
5...75 (1; 5; 10) |
| Пределы допускаемой абсолютной погрешности измерения амплитуд сигналов, дБ |
± 1 |
| Частота зондирующего импульса, МГц |
2,5 ± 0,2 |
| Питание от встроенного аккумулятора напряжением, В |
3,7 |
| Потребляемый ток в режиме измерения, мА, не более |
390 |
| Потребляемый ток в остальных режимах, мА, не более |
94 |
| Габаритные размеры электронного блока, не более: |
175×78×25 |
| Масса, кг, не более |
2 |
Гарантийный срок эксплуатации 18 месяцев.
Обеспечивается сервисное и метрологическое обслуживание в течение всего срока эксплуатации.

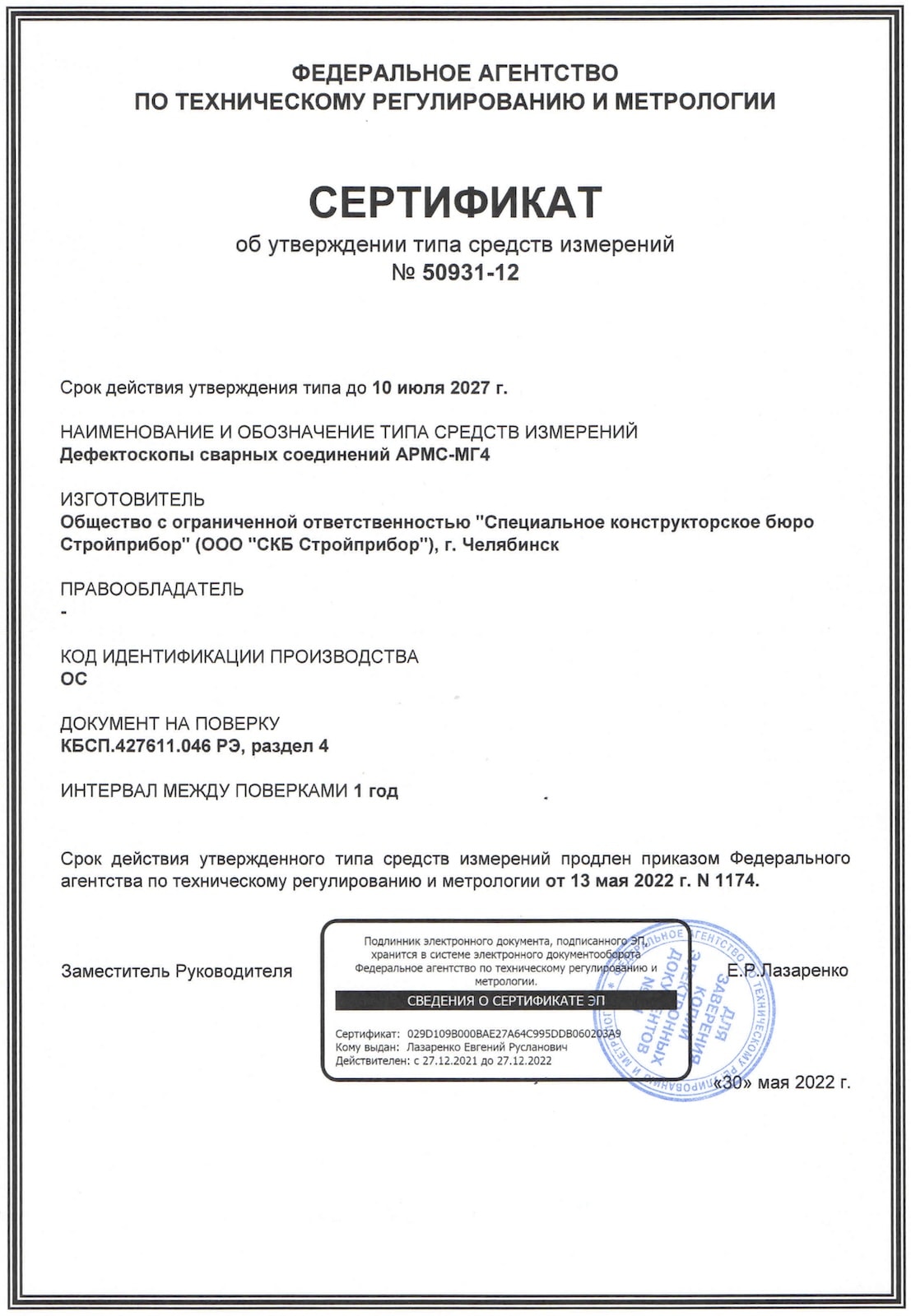

Утвержден тип средства измерения
Внесен в Госреестр РФ под №50931-12
1. Электронный блок, 1шт.;
2. Пьезоэлектрический преобразователь (ПЭП) 2,5МГц, 2шт.;
3. Механическое устройство для крепления ПЭП, 1шт.;
4. Коаксиальный кабель, 2шт.;
5. Протектор R = 12мм, 2шт.;
6. Протектор R = 18мм, 2шт.;
7. Протектор R = 22мм, 2шт.;
8. Приспособление для контроля сварных швов листового проката, 1шт.;
9. Контрольный образец, 1шт.;
10. Кабель интерфейса USB, 1шт.;
11. CD с программным обеспечением, 1шт.;
12. Зарядное устройство, 1шт.;
13. Руководство по эксплуатации КБСП.427611.046 с методикой поверки, 1шт..
