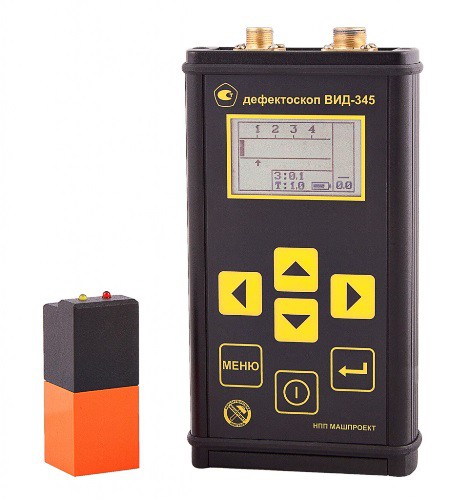

Магнитно-вихретоковый дефектоскоп ВИД-345

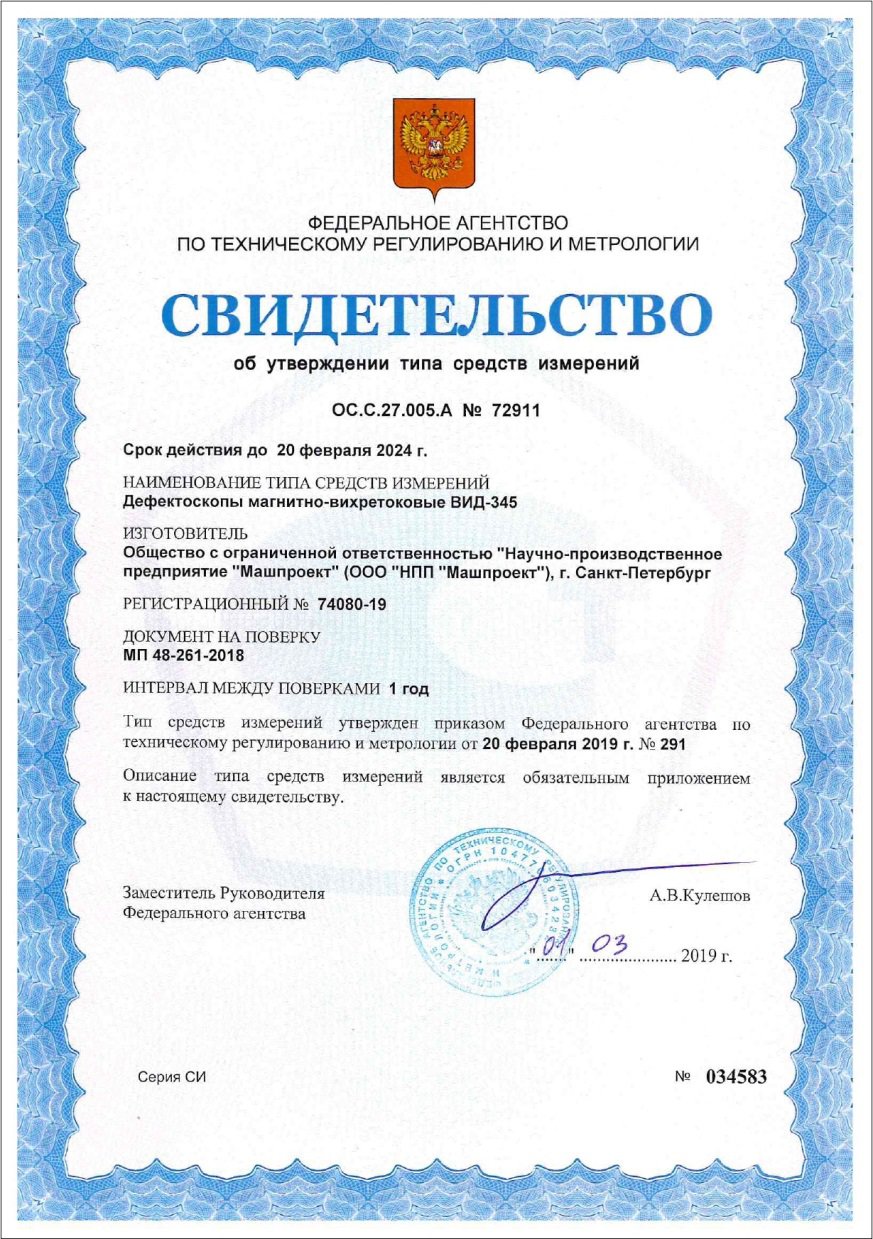

  • Госреестр 74080-19
  • Межповерочный интервал 12 месяцев
  • Гарантия 18 месяцев
  • Производитель НПП Машпроект

Магнитно-вихретоковый дефектоскоп ВИД-345 предназначен для выявления и определения глубины стресс-коррозионных трещин в ферромагнитных конструкциях, в т. ч. под слоем изоляционного покрытия и/или коррозии, а так же для контроля толщины изоляционного покрытия на контролируемом изделии.

Дефектоскоп реализует комбинацию магнитного и вихретокового методов выявления дефектов, что позволяет обеспечить контроль изделий с грубой, скоррогированной поверхностью и работу через слой изоляционного покрытия переменной толщины без дополнительных перестроек.

Типовые объекты контроля - трубы, трубопроводы, нефте-газопроводы, сосуды, сосуды давления, объекты энергетического производства, детали конструкций, машин и механизмов.



Особенности прибора:



  • Работа по грубой, скоррогированной поверхности (трубы бывшие в эксплуатации, детали конструкций, механизмов).
  • Работа по влажной, грязной поверхности.
  • Работа по поверхностям с переменной толщиной изоляционного покрытия без дополнительной перестройки.
  • Одновременное выявление и определение глубины стресс-коррозионных трещин, толщины изоляционного покрытия и/или коррозии в процессе сканирования.
  • Постоянный контроль толщины изоляционного покрытия в процессе сканирования дает возможность выявления коррозионных язв.
  • Оснащение/дооснащение дополнительными сменными датчиками.
  • Металлические корпуса электронного блока дефектоскопа и датчиков для обеспечения эксплуатации в жестких полевых условиях.
  • Контактная поверхность датчиков из кварца обеспечивает стойкость к истиранию.
  • Оперативная подстройка (корректировка) показаний прибора.
  • Регулируемые пороговые устройства по минимально выявляемой глубине трещины и толщине изоляционного покрытия.
  • Сигнализация дефекта - световая, звуковая, звуковая через наушники.
  • Интуитивно понятный русскоязычный интерфейс - обеспечивающий работу оператора по принципу "ВКЛЮЧАЙ И РАБОТАЙ "

Технические характеристики:

Характеристики

Значение

Минимальная глубина выявляемой трещины:

0,3 мм.

Минимальное раскрытие трещины:

0,05 мм.

Минимальная длина выявляемой трещины:

5 мм.

Диапазон определения глубины трещины:

0,5 - 5 мм.

Погрешность определения глубины трещины:

0,1 + 0,1h

Диапазон определения толщины изоляции:

0 - 10 мм.

Погрешность определения толщины изоляции:

0,1 + 0,1h

Максимальная толщина изоляции позволяющая производить определение глубины трещины:

4 мм.

Максимальная толщина изоляции позволяющая производить поиск трещины:

10 мм.

Диапазон рабочих температур:

-15 ... + 40 С

Размеры электронного блока дефектоскопа:

150 х 80 х 35 мм.

Размеры штатного датчика дефектоскопа:

25 х 25 х 50 мм.

Питание прбора:

никель-металлгидридные аккумуляторы (возможно использование алкалиновых батареек)

Вес электронного блока дефектоскопа:

не более 0,5 кг.

Документы Магнитно-вихретоковый дефектоскоп ВИД-345:
