Тепловизор Guide D160

Описание в PDF

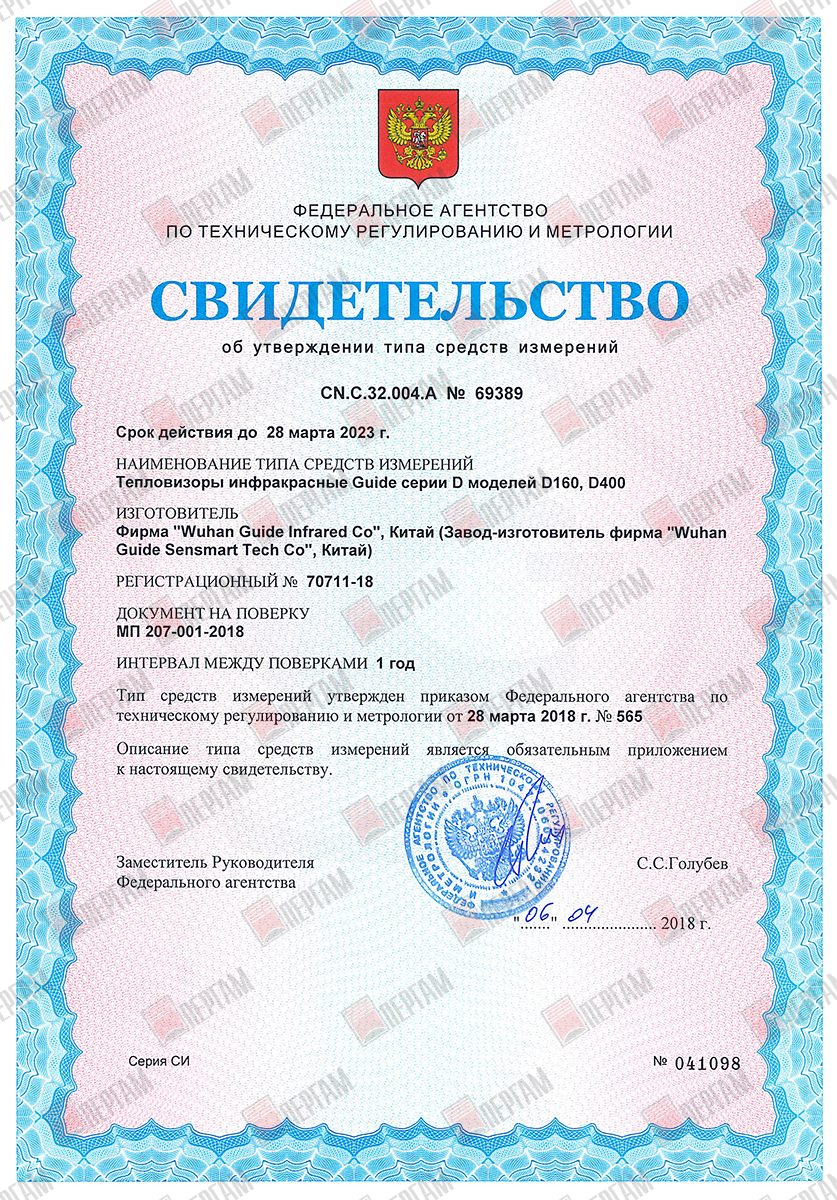

Госреестр 70711-18
Межповерочный интервал 12 месяцев
Гарантия 1 год
Производитель Guide
Производство: Китай

Сферы применения интеллектуального тепловизора Guide D160:

Механическое техническое обслуживание;
Проверка зданий;
Проверка оборудования аппаратной связи;
Проверка электротехнического оборудования.

Описание интеллектуального тепловизора Guide D160:

Работа с интеллектуальной поддержкой. Приемлемая цена. Интеллектуальная тепловизионная камера, серия D,отличается простотой, компактностью и эргономичностью. Она оснащена 4 дюймовым сенсорным экраном с подсветкой с операционной системой Android с интуитивно-понятным дружественным интерфейсом для простоты применения. На каждом этапе работы предлагаются профессиональные подсказки, с помощью которых новичок-пользователь быстро приобретет необходимый опыт. Благодаря высокой разрешающей способности тепловизора и различным высокоэффективным функциям, изделие серии D является идеальным тепловизионным оборудованием для проведения проверок в электротехнике, технического обслуживания оборудования и проверки зданий.

Особенности интеллектуального тепловизора Guide D160:

4-х дюймовый сенсорный экран с подсветкой, все операции можно выполнять на сенсорном экране;
Возможность выбора соответствующих объективов для различных способов применения;
Встроенный осветительный прибор для фотографирования в видимом диапазоне в условиях 1 плохого освещения;
Съемная карта памяти SD, емкость хранения до 32 Гб;
Связь и обмен ИК изображениями и результатами без замедления по Wi-Fi;
Подключение к мобильному терминалу для фотосъемки ИК изображений при управлении несколькими экранами.

Характеристики		Значения
Тип детектора		Матрица в фокальной плоскости (FPA), неохлаждаемый микроболометр
Детектор		160 x 120 пикселей
Размер ячейки матрицы детектора		25 мкм
Спектральный диапазон		От 8 до 14 мкм
Частота кадров		25 Гц
Температурная чувствительность (NETD)		0,06°С
Параметры визуализации
Фокус		7 мм
F#		1.1
Мгновенное поле зрения (IFOV)		3.57 мрад
Минимальное фокусное расстояние		0,5 м
Поле зрения (FOV)		31,9°х24,2°
Дополнительные объективы	телеобъектив	10,4°х7,8°/15мм/F1.1
	широкоугольный объектив	-
	Измерение высоких темп.	Да
Фокусировка		Ручная
Измерение
Интервал температур	Стандартный	От -20°С до +150°С От 150°С до 650°С
	Измерение высоких темп.	От 650°С до 1500°С
Точность		±2°С / ± 2%
Корректировка измерений		Коэффициент излучения, температура окружающего воздуха, расстояние, влажность
Анализ измерений		5 точек, 2 линии, 5 областей (максимальная температура по области, минимальная температура по области, средняя температура по области). разница температур, изотермы
Представление изображения
Дисплей		Цветной сенсорный дисплей с размером по диагонали 4 дюйма, высокой яркости
Тип изображения		ИК, визуальное, картинка в картинке (PIP), MIF
Используемые интерфейсы
Встроенные инструменты		Цифровая камера 4 Мпикс, лазерный целеуказатель, WiFi, лампа подсветки, микрофон, динамик (с регулируемой громкостью)
Интерфейсы		USB, HDMI, слот для SD карт
Источник питания
Тип батареи		Литий–ионная, перезаряжаемая, заменяемая в условиях эксплуатации
Время работы		более 4 часов непрерывной работы
Энергосбережение		Автоматическое выключение и переход в режим ожидания (выбирается пользователем)
Система подзарядки		Подзарядка без извлечения из камеры
Функции
Цифровое увеличение		1-4х
Палитры		8
Хранение изображений		Стандартный JPEG, включая данные измерений, с записью на карту памяти
Хранение видео		Стандартное H.264 видео, включая данные измерений
Наложение информации		Настраиваемый логотип, коэффициент излучения, дата и время съемки, Tmax, Tmix
Системные настройки		Выбор языка, дата, время включения и выключения, сброс настроек
Время запуска		менее 40 сек.
Добавления комментариев к ИК изображениям		Голосовые, текстовые, графические
Другие		60 сек. голосовые комментарии, изотерма, отслеживание max и min температуры, сигнализация по температуре, точка росы, состояние батареи, мгновенный отчет
Требования к условиям окружающей среды
Герметичность		IP 54
Допустимая высота падения		2 м
Интервал рабочих температур		От –10°С до +50°С
Интервал температуры хранения		От –40°С до +70°С
Масса		0,7 кг, включая батарею
Габариты		246 мм ´ 137 мм ´ 78 мм

1. Интеллектуальный тепловизор Guide D160 - 1 шт.;
2. Литий-ионные аккумуляторные батареи - 1 шт.;
3. Адаптер источника питания - 1 шт.;
4. Ремешок для запястья - 1 шт.;
5. Кабель USB - 1 шт.;
6. Кабель HDMI - 1 шт.;
7. Карта загрузки данных - 1 шт.;
8. Карта TF (16 Гб) - 1 шт.;
9. Перчатки для емкостного экрана - 1 шт.;
10. Руководство по быстрому запуску - 1 шт.;
11. Руководство пользователя - 1 шт.;
12. Прочный транспортировочный кейс - 1 шт.
