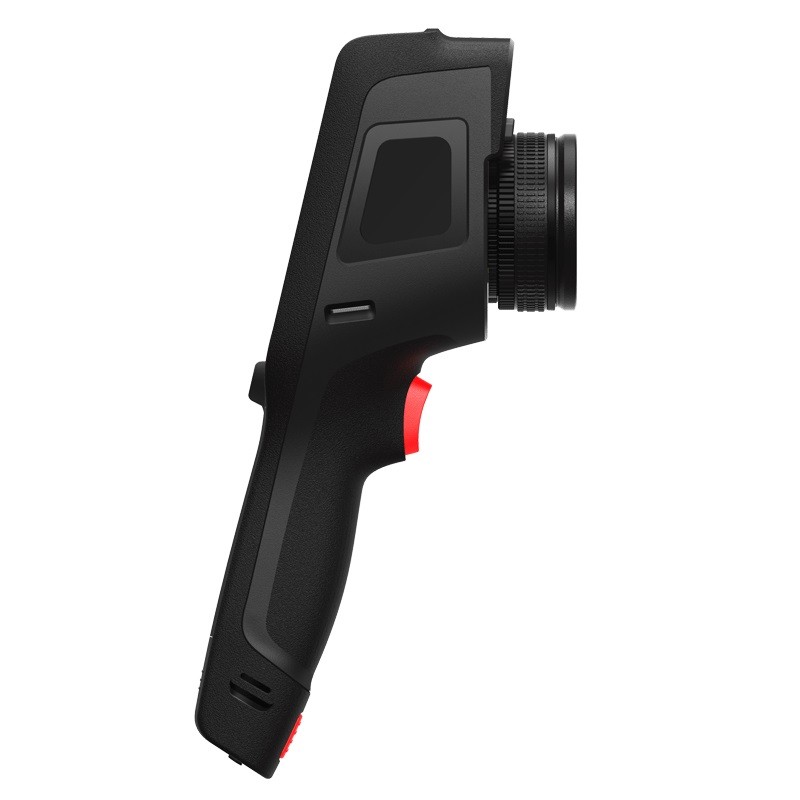

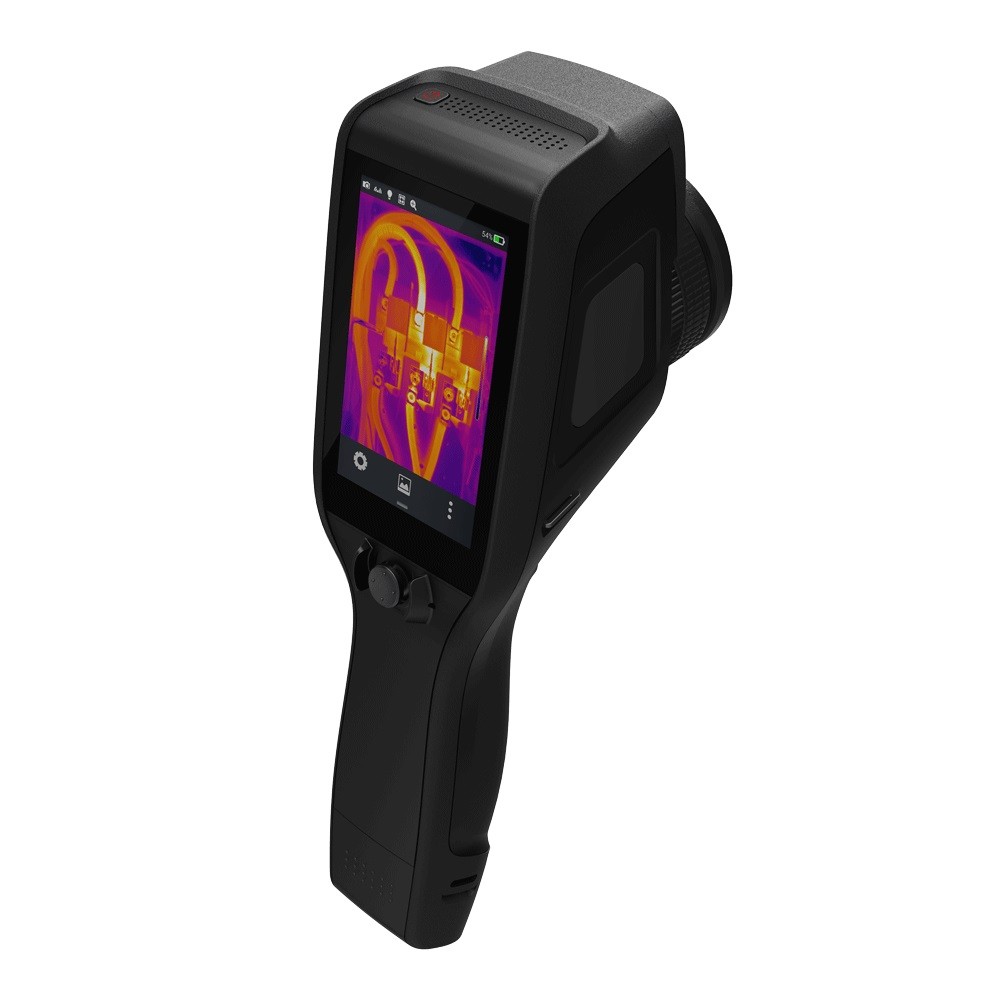

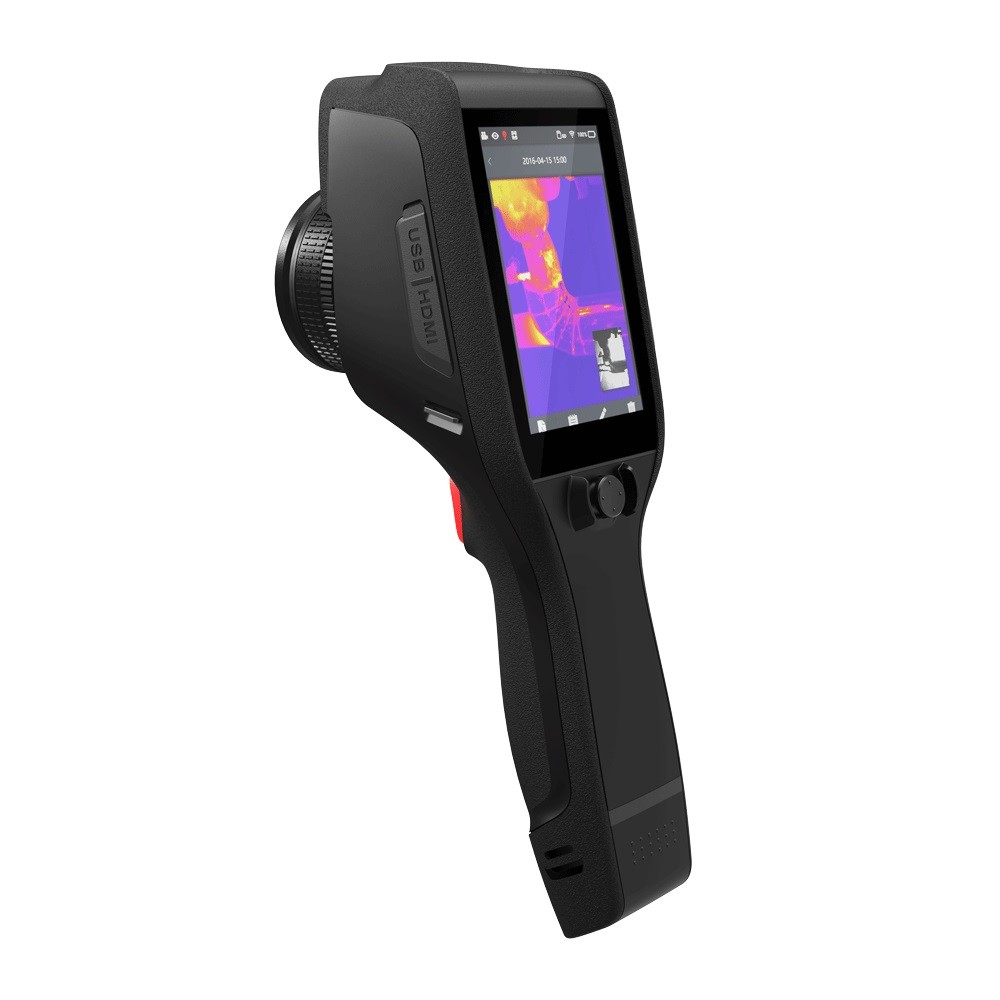

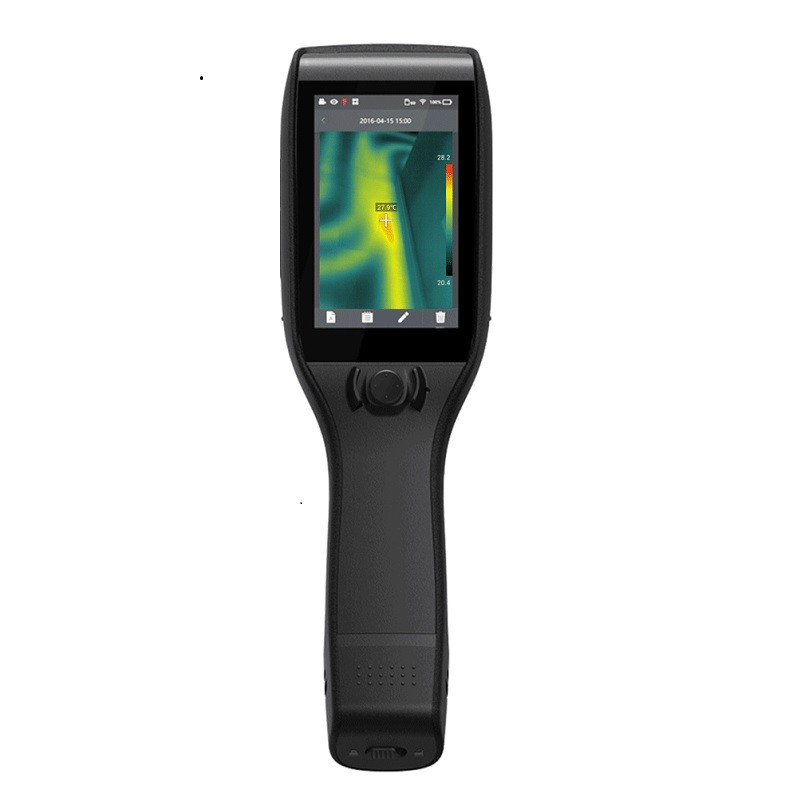

Тепловизор Guide D384A

Описание в PDF

Госреестр 87036-22
Гарантия 3 года
Производитель Guide
Производство: Китай

Интеллектуальная термокамера Guide D384A отличается простотой, компактностью и эргономичностью. Тепловизор оснащён 4-дюймовым сенсорным экраном высокой яркости, работает под управлением ОС Android, удобный пользовательский интерфейс для простоты управления. На каждом этапе измерения даются подсказки по использованию камеры, так что начинающий пользователь может быстро стать экспертом в области тепловидения.

Благодаря высокому ИК-разрешению и различным эффективным функциям, серия D является идеальным инструментом тепловой инспекции для контроля электропитания, обслуживания оборудования и диагностики зданий.

Преимущества Guide D384A

4" сенсорный экран с высокой освещенностью, все операции могут быть выполнены на сенсорном экране
Можно выбрать подходящий объектив для разных случаев
Встроенный осветитель позволяет делать четкие фотографии в условиях недостаточного освещения
Съемная карта SD, объем памяти до 32 Гб
Связь по Wi-Fi, мгновенный обмен ИК-изображениями и результатами исследований
Подключен к мобильному терминалу для получения ИК фотографии, для достижения многоэкранного управления

Применение Guide D384A

Обслуживание механизмов
Диагностика зданий
Контроль телекоммуникационного оборудования
Контроль электрооборудования

Характеристики ИК-изображения
ИК-разрешение	384X288
Тип детектора	25мкм,VOx
Спектр	7,5~14МКМ
Частота кадров	25 Гц/9 Гц
NETD	40 м К
Фокусное расстояние	15 мм/Fl.l
Поле зрения (FOV)	35°Х27°
Пространственное разрешение (IFOV)	1,60 мрад
D:S	625:1
Мин.фокусное расстояние	0,4 м
Фокус	Электрический/автоматический
Идентификация объективов	н/о
Дополнительный объектив (* Фокусное расстояние/ FOV / IFOV / Минимальное фокусное расстояние при диапазоне температур
Широкий угол*	н/о
Теле*	н/о
Высокая темп. ^при	н/о
Визуальная камера	Разрешение: 5МР/ 640x480,альтернативный, без фокуса, FOV 25°х19°
Представление изображения
Дисплей	4-дюймовый сенсорный ЖК-экран с подсветкой, 480x800, 24 бита
Режимы изображения	ИК-изображение/визуальное изображение MIF/ PIP
Цветовые палитры	8:Белый раскаленный, фульгурит, железный красный, горячий железный, медицинский, арктический, радуга 1, радуга 2
Цифровой масштаб	1,1~4
Сверхразрешение	Да, 768x 576
Протяженность уровней	Авто, полуавтомат, ручной
Мозаика панорамных изображений	Да
Измерение температуры
Диапазон температур	-20°С~150°С,е 100°С~650°С
Точность	±2°С или ±2% от показаний при температуре окружающей среды от 15°С до 35°С и температуре объекта выше 0°С
Область измерения (ИК/Р1Р)	5 X пятно; 2 X линия:; 5 X область
Автоотслеживание макс, и мин. темп. ( ИК/Р1Р)	1. Отслеживание макс, темп., мин. темп., макс.+мин. темп., макс.+мин.+средней темп, на весь экран 2. Объект анализа макс, темп., мин. темп., макс.+мин. темп., макс.+мин.+средняя темп., отслеживание средней темп.
Сигнализация	Сигнал макс, темп; сигнал мин. темп.
Хранение
Хранений изображений	В камере и на TF-карте, JPG с инфо о темп.
Видеоформат без инфо о темп.	Н.264с частотой кадров 25 Гц (аудиосигнал включен )
Видеоформат с инфо о темп	.irgd с частотой кадров 25 Гц (аудиосигнал исключен).
Ведеостриминг	Да, передается на ПК или мобильный телефон через USB или Wi-Fi
Соединения и связь
Интерфейс передачи данных	MICRO USB 2.0, MICRO HDMI, питание (12 В), TF-карта (стандартная 16 Гб, до 32 Гб) ) WiFi/лазер
Bluetooth	Н/о Да
Питание
Тип батареи/время работы	Перезаряжаемая литий-ионная батарея (7,2 В), >4 ч; 4 ч в камере, 5 ч в зарядном устройстве с двумя отсеками; автоматическое отключение и режим сна
Параметры внешней среды
диапазон температур	Эксплуатация: -10°С~50°С; Хранение: -40°С~70°С
Корпус	IP54
Сертификация	СЕ, FCC, ROHS
Вес	735 г
Размеры (мм)	274X91X78

1. Тепловизор Guide D384A - 1 шт.;
2. Литий-ионная батарея - 1 шт.;
3. Адаптер питания - 1 шт.;
4. Переходник - 1 шт.;
5. Ремешок на запястье - 1 шт.;
6. Кабель USB - 1 шт.;
7. Кабель HDMI - 1 шт.;
8. Карта загрузки данных - 1 шт.;
9. Перчатки для емкостного экрана - 1 шт.;
10. TF-карта (16 Гб) - 1 шт.;
11. Жесткий транспортировочный кейс - 1 шт.;
12. Руководство пользователя - 1 шт.
