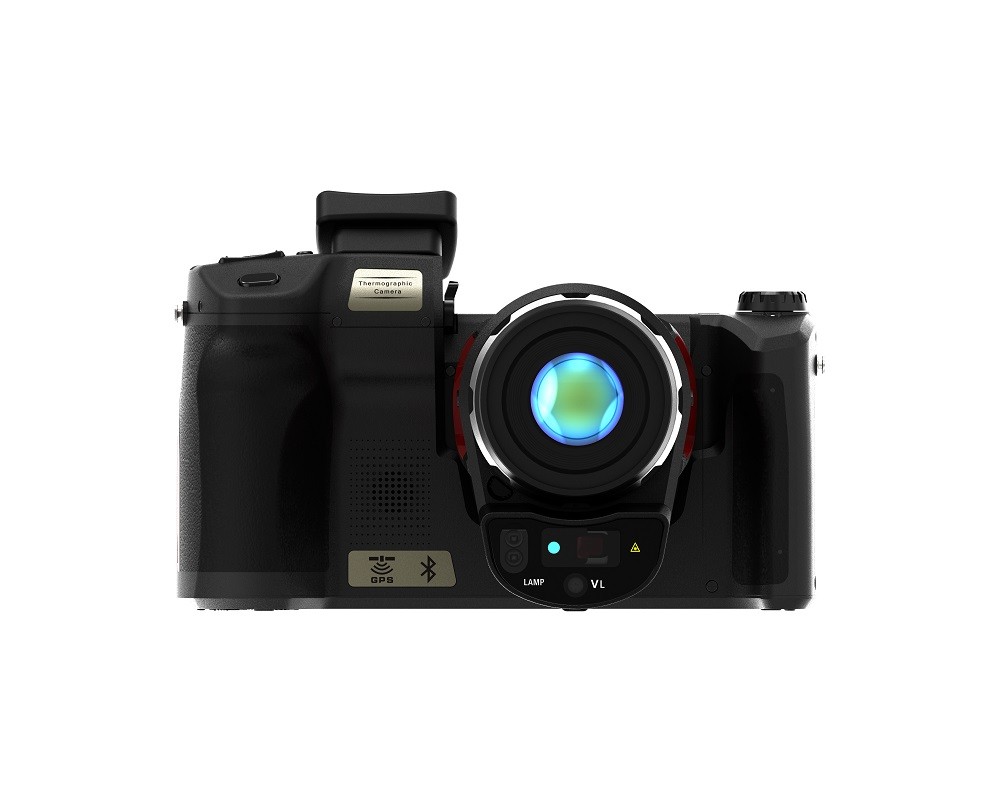

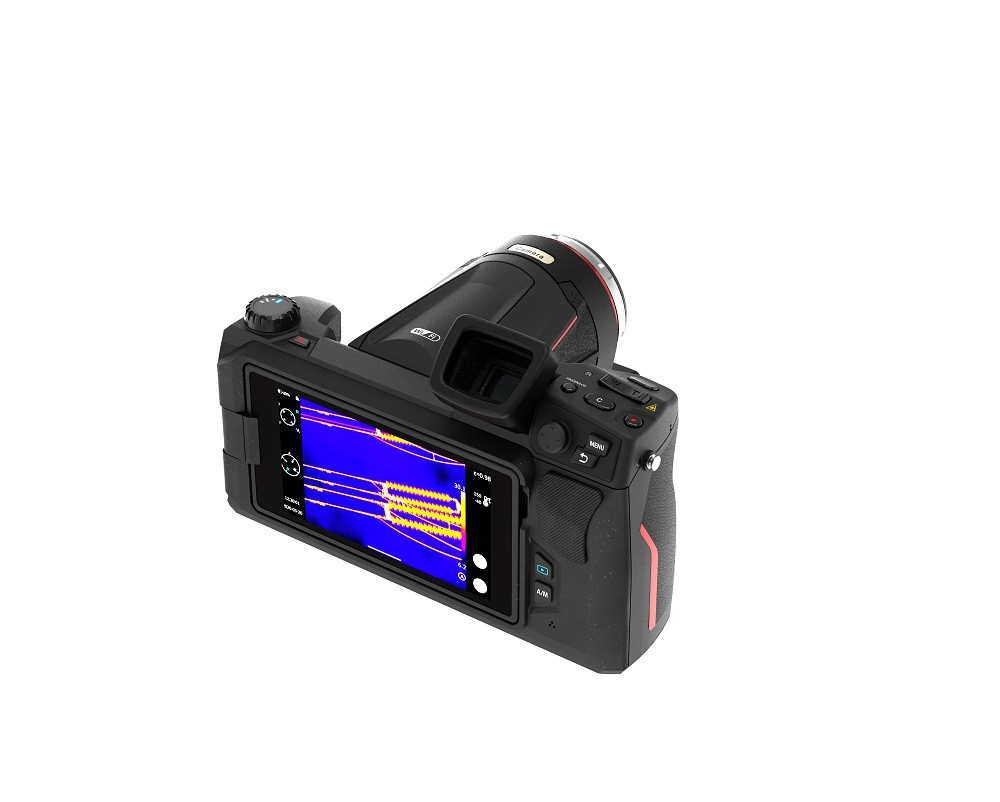

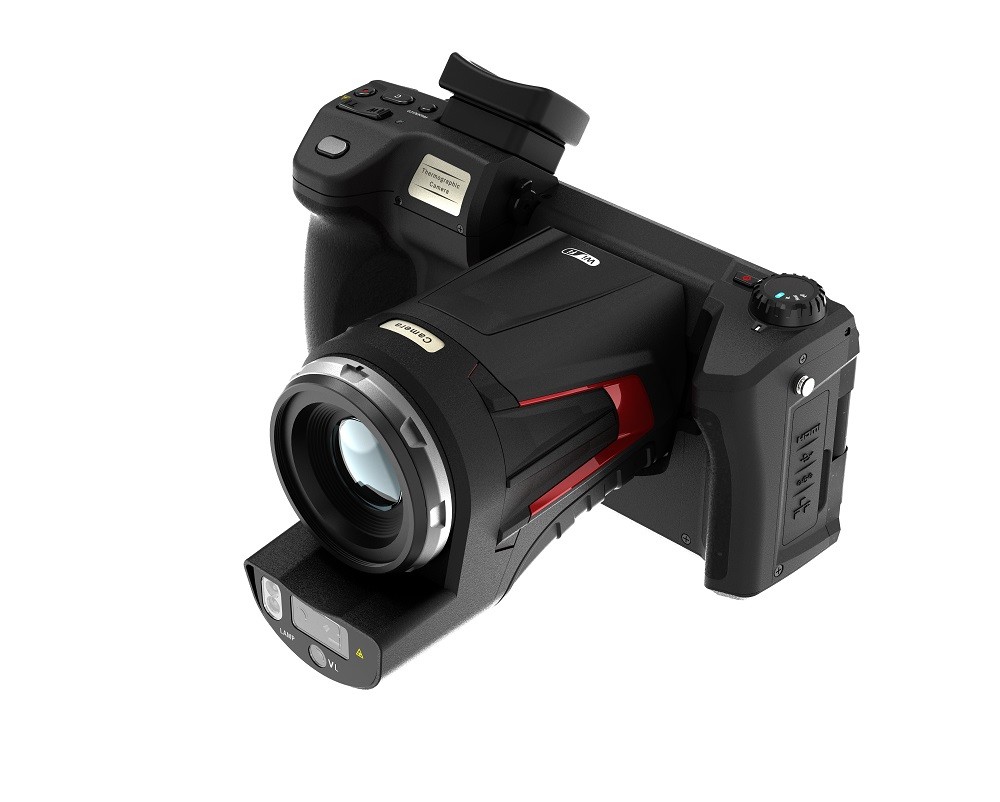

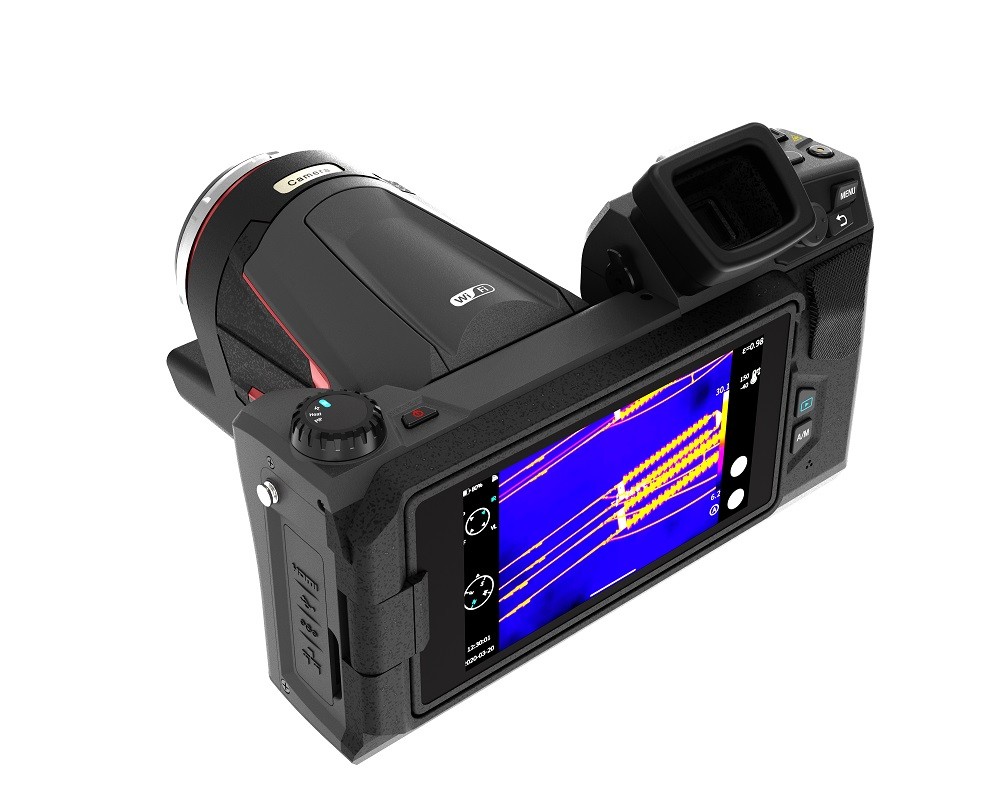

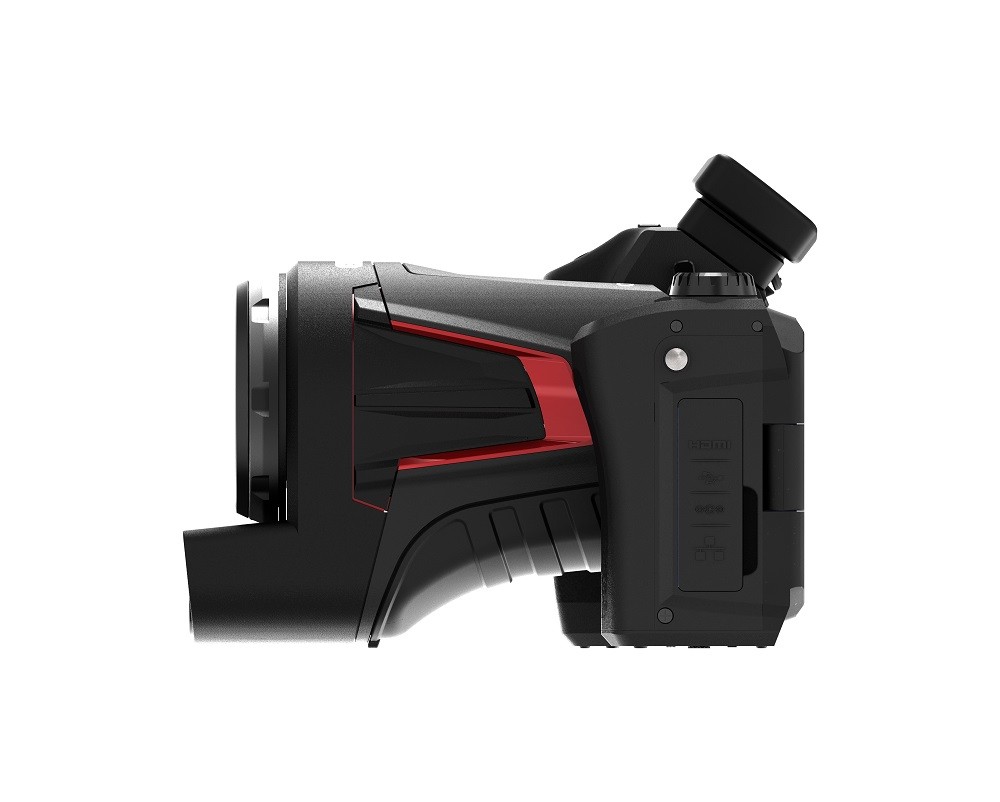

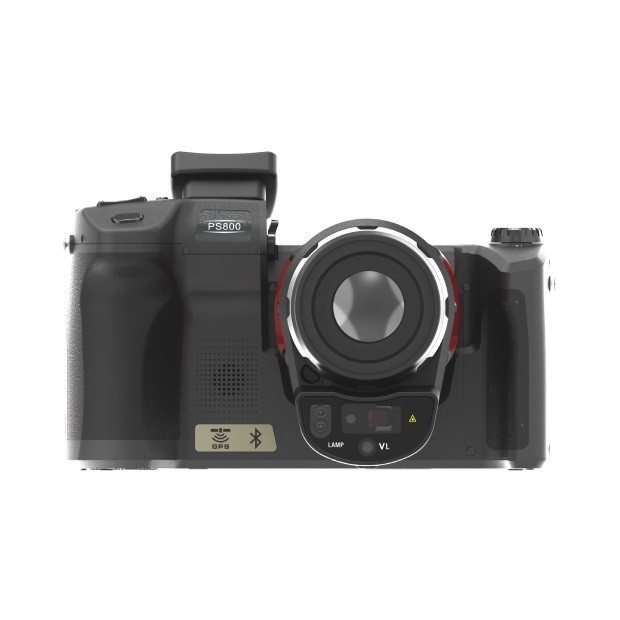

Тепловизор Guide PS800

Описание в PDF

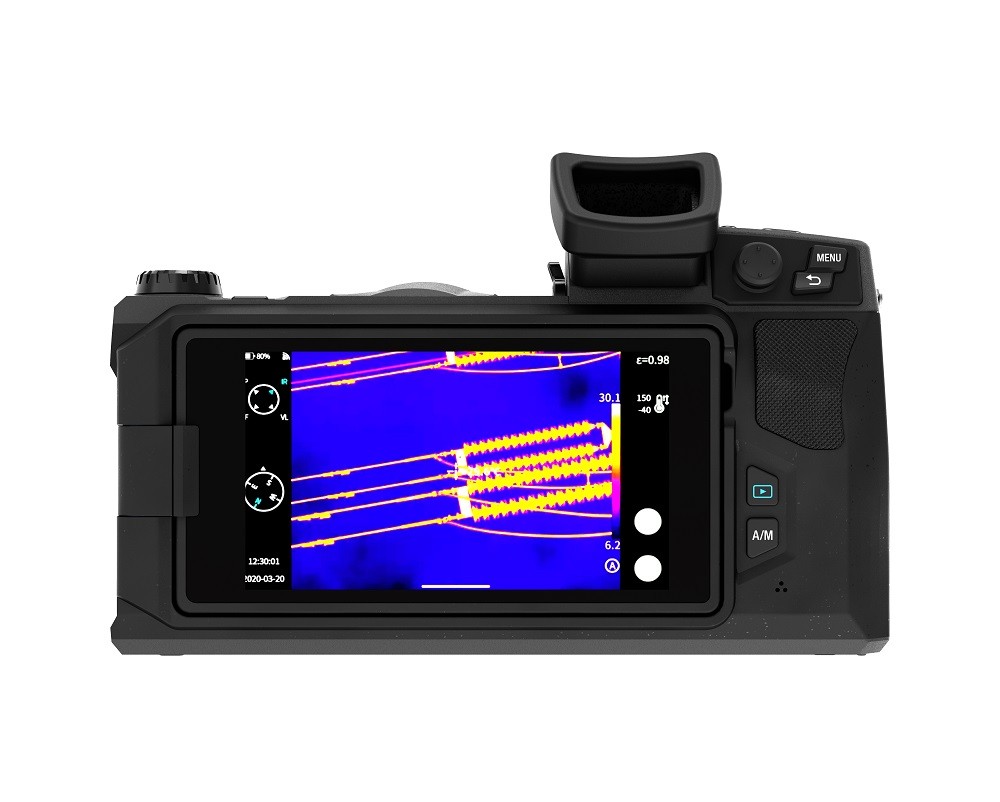

Тепловизор Guide PS800 - изображение на экране

Госреестр 87035-22
Межповерочный интервал 12 месяцев
Гарантия 1 год
Производитель Guide
Производство: Китай

Тепловизор с матрицей 1024×768 пикселей для применения в промышленности и электроэнергетике

Портативный тепловизор Guide PS800 с высокочувствительной матрицей 1024×768 (NETD<30 mK) и сменной частотой кадров 25 Гц/9 Гц, предназначен для тепловизионного обследования технических объектов в ИК-диапазоне (7,5...14 нм), различает нагретые зоны с разницей температур в 30 мК. Камера значительно облегчает работу любого специалиста по тепловому контролю даже на самых сложных объектах. Тепловизор предназначен для обследования промышленных объектов (энергоаудит предприятий), электросистем, нефтехимических предприятий, металлургии, для контроля производствя и многое другое.

PS800 измеряет температуру поверхностей в диапазоне от -40°C до 2000°C, комплектуется объективом 28мм/25°×19°/0.43 мрад/0.3 м, на выбор доступно ещё 5 моделей объективов с разным фокусом, в том числе высокотемпературным с полем зрения 25°*19°. Для улучшения качества измерений также в приборе установлен ЖК-дисплей и модуль камеры видимого света с разрешением 13 млн пикселей. Тепловизор Guide PS800 внесен в Государственный Реестр Средств Измерений.

Дизайн камеры удобен и эргономичен, что позволяет использовать его в самых труднодоступных местах. Тепловизор интуитивно понятен в управлении: устройство выявляет горячие/холодные зоны, выводит тепловую картинку на специальный монитор с ИК-изображением, на котором видно гораздо больше, чем на поворотном экране. Guide PS800 работает в самых плохих погодных условиях, тепловизор имеет специальную защиту.

Особенности и преимущества тепловизора PS800

Автофокусировка в одно касание (0,4 сек);
Двухканальная видеозапись изображений;
AI распознавание голоса, фото и текста;
Настройка названия изображений;
Автоматическая калибровка;
Высокоточный лазерный дальномер;
Модернизированную камеру;
Дополнительные телеобъективы;
Программное обеспечение;
Фокусировочные двигатели нового поколения.

Характеристики	Значения
Получение ИК изображений
Тип детектора	1024x768 при 12 цм, VOx (оксид ванадия)
Спектральный диапазон	7.5~14 цм
Частота кадров	25 Гц/9 Гц
Эквивалентная шуму разность температур (NETD)	30 мК
Опции объективов (* фокусное расстояние / поле зрения (FOV) / мгновенное поле зрения (IFOV) / мин. фокусное расстояние # FOV / IFOV / рабочая дальность при FOV)
Стандартный объектив *	28мм/25°x19°/0.43 мрад/0.3 м
Широкоугольный *	15 мм/45°x34°/0.8 мрад/0.1 м
Телефото *	45 мм/15°x11°/0.27 мрад/3.0 м
Ультра-телефото *	75 мм/9°x7°/0.16 мрад/5.0 м
Макрообъектив #	67 мм/23.3 мм*17.5 мм/22.7 цм
Высокотемпературный	25°*19°
Фокусировка	Быстрая автофокусировка в 1 касание, поддержка переключения на электрическую/ручную фокусировку
Идентификация объектива	Автоматическая идентификация и калибровка объектива без ручного переключения
Представление изображений
Видеоизображение	1300 миллионов
ЖК-дисплей	5 дюймов, 1280x720 яркий сенсорный экран
Видоискатель	1280x960 экран LCOS
Режим отображения	ИК / видео /PIP (картинка в картинке)/М^ (Multi-spectral Imaging Fusion - мультиспектральное слияние изображений)
Цифровое масштабирование	1x~35x непрерывно
Цветовые палитры	10 цветовых палитр, и 12 цветовых палитр, и настраиваемые настраиваемые
Сверхвысокое разрешение	4x сверхвысокое разрешение, 2048 x 1536
Функции
Интеллектуальное голосовое наименование	Поддержка голосового наименования с использованием искусственного интеллекта, интеллектуальное распознавание наименования текста (текст может быть распознан путем фотографирования), и набора
Профессиональный лазерный дальномер	Расстояние между тепловизионной камерой и целью измеряется автоматически и отображается на тепловом изображении
Измерение температуры для различных областей	Автоматическое измерение температуры в зоне прямоугольников и кругов
Интеллектуальное действие	Автоматическое обведение контура цели путем задания зоны и допуска (цветовое различие между двумя пикселями)
Корректировка измерений	Поддержка коррекции коэффициента излучения, атмосферного пропускания и оптического коэффициента пропускания
Диапазон уровня	Автоматический, полуавтоматический, ручной
Облачный сервис	Поддержка загрузки и выгрузки локальных и "облачных" данных
Измерение
Диапазон измерения температуры	Поддержка автопереключения, диапазоны 1: -40°C~150°C; 2: 100°C~800°C; опциональный диапазон: 700°C~2000°C (требуется высокотемпературный фильтр, надевающийся на стандартный объектив)
Погрешность	±2°C (от -20°С до 100°С) либо ±2% (при Т > 100°C)
Зона измерения темп. (IR/PIP)	пятно (точка) x30, линия x30, область x30
Сохранение анализир. объекта	Анализируемый объект может быть сохранен с изображением (пятна, линии, области)
Автоотслеживание макс. и мин. температуры (IR / PIP)	Возможно отслеживание самой высокой/самой низкой/средней температуры экрана в целом и одновременно анализируемого объекта
Изотерма	Верхний и нижний, центрированный интервал
Сигнализация по температуре	Автоматическая сигнализация (визуально и звуковая), когда превышен порог сигнализации по температуре, и поддержка функции сигнализации по определенной области
Разное
Аппаратные средства	Лампа-вспышка, лазер (лазерная индикация, дальность, фокусировка), WIFI, микрофон (регулируемая громкость), громкоговоритель
Аппаратные средства	(регулируемая громкость), электронный компас, GPS-приемник, датчик освещенности, Bluetooth
Интерфейс	TYPE-C (используется для передачи собственных видеоданных с помощь ПК), источник питания (12 В), SD-карта, Gigabit Ethernet, Micro HDMI
Батарея	Подзаряжаемая литиевая батарея (в соответствии с сертификацией UN38.3); может работать в течение 4 часов (полное рабочее время)
Рабочая температура	Рабочая температура: -20°C~50°C. Температура хранения: -40°C~70°C
Герметизация	IP54
Размеры	206 мм x 169 мм x 135 мм
вес	1350 г

1. Тепловизор Guide PS800 - 1 шт.;
2. Крышка объектива - 1 шт.;
3. Литиевые батареи - 2 шт.;
4. Адаптер питания - 1 шт.;
5. Переходник - 1 шт.;
6. Кабель TYPE-C для USB - 1 шт.;
7. Кабель Micro HDMI для HDMI - 1 шт.;
8. Сетевой кабель - 1 шт.;
9. Карта загрузки данных - 1 шт.;
10. Карта SD (64 ГБ) - 1 шт.;
11. Плечевой ремень - 1 шт.;
12. Защитный кейс - 1 шт.;
13. Сертификат калибровки - 1 шт.;
14. Руководство пользователя - 1 шт.
