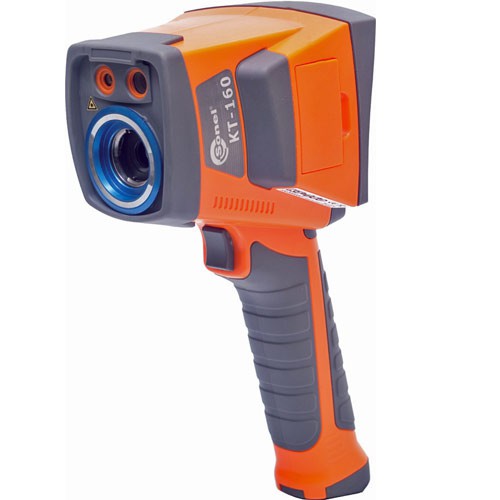

Тепловизор KT-160A

Описание в PDF

Госреестр 49719-12
Межповерочный интервал 12 месяцев
Производитель Sonel
Производство: Польша

КT-160А ТЕПЛОВИЗОР

Назначение и область применения

KT-160 — профессиональный измеритель, предназначенный для наблюдения за распределением температуры различных поверхностей. Позволяет обеспечить качественный контроль температурных изменений в любом производственном процессе. Нашел широкое применение в энергетике, энергоснабжение, в металлургической и химической промышленности, а также в топливно-энергетическом комплексе. Широкий набор дополнительных возможностей позволяет не только упростить, но и повысить эффективность процесса измерения. Оформление результатов возможно с помощью русифицированного бесплатного программного обеспечения, обладающего возможностью редактирования текстовой и графической информации.

Основные возможности и характеристики:

Автофокус/ручной режим фокусировки;
Частота обновления кадров 30 Гц;
Устойчивость к вибрации - стабильное, четкое изображение без необходимости использования штатива;

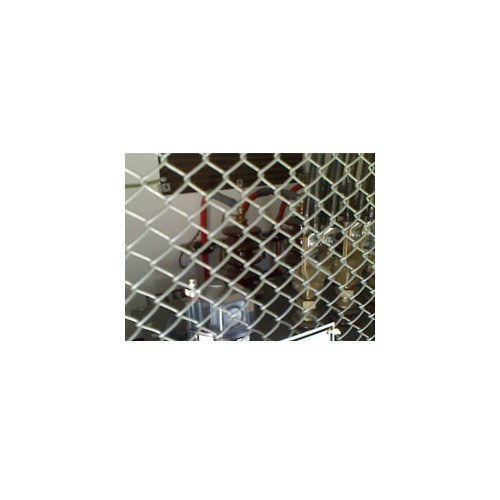

Встроенная камера с разрешением 1600×1200 пикселей - автоматически осуществляет запись фактического изображения, записанного в инфракрасной области;
Возможность записи 1 минуты голосового сообщения для каждого сохраненного изображения;

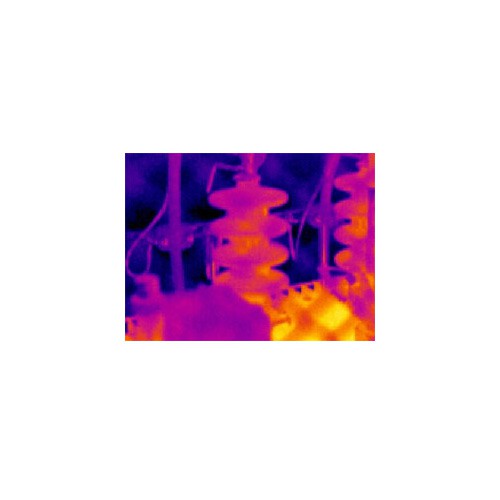

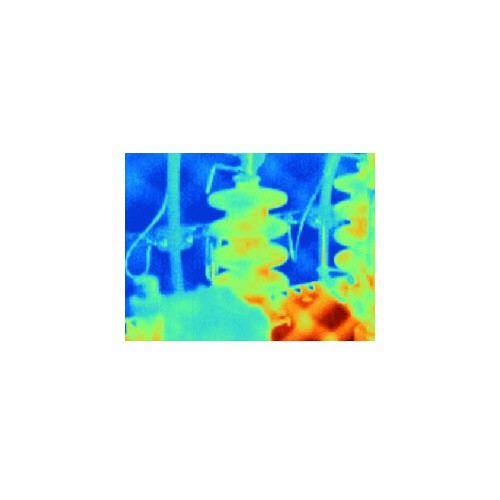

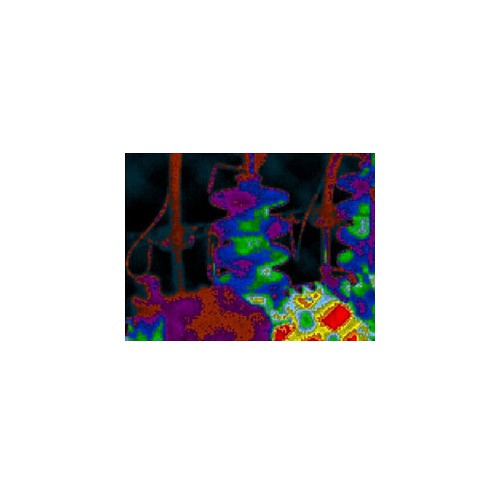

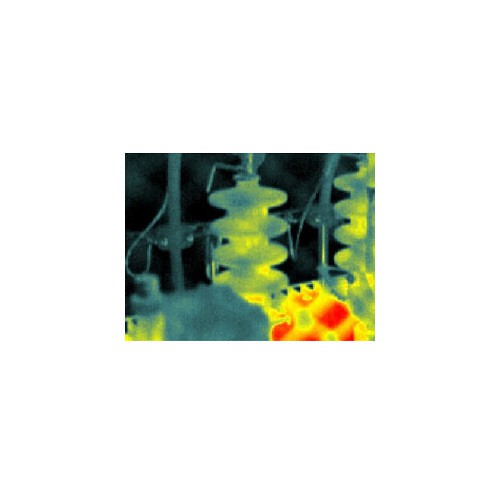

Запись в формате JPEG — позволяет быстро просматривать в любом графическом редакторе; 8 цветовых палитр;
Питание от батареек стандарта АА, аккумуляторных батарей или работа от сети 220 В;
Встроенный лазерный указатель;
Русифицированное программное обеспечение;

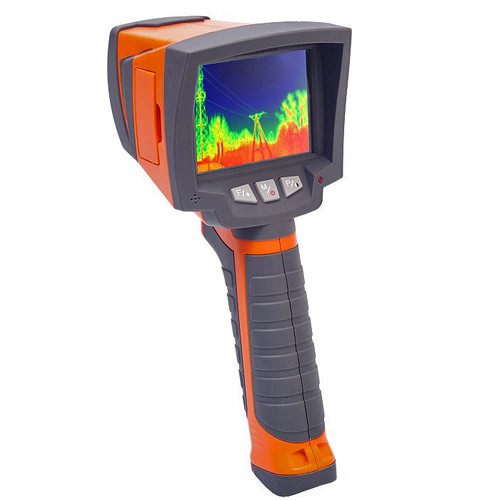

3,6-дюймовый ЖК-дисплей;
Внутренняя память + карта памяти SD или передача в реальном времени на ПК (USB);
Видеовыход PAL/NTSC - позволяет подключать к внешнему дисплею или записывающему устройству для мониторинга в режиме реального времени;
Степень защиты корпуса IP54, ударозащищенный корпус.

Основные технические характеристики

Параметры визуализации

Термические:

поле зрения/минимальное фокусное расстояние	20,6°×15,5°/11 мм (стандартный объектив)
температурная чувствительность	≤ 0,1° С при 30° C
частота кадров	30 Гц
фокусировка	автоматическая/ручная
тип детектора	неохлаждаемый FPA микроболометр (160×120 пикселей, 25 мкм)
спектральный диапазон	от 8 до 14 мкм

Визуальные:

встроенная видеокамера

CMOS сенсор, 1600×1200 пикселей, режим «True Colors» (24 бит)

Представление изображения

дисплей	цветной ЖК дисплей с размером по диагонали 3,6 дюйма (9,1 см)
выходной видеосигнал	PAL/NTSC

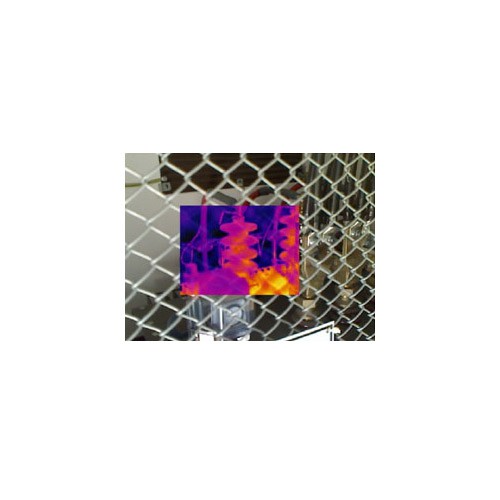

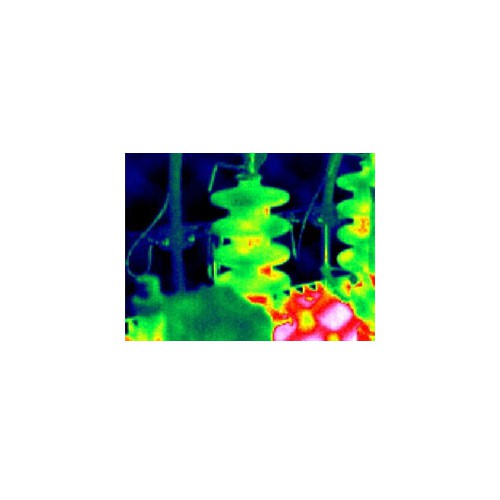

технология InfraFusion	сочетание реального и инфракрасного изображений

Измерение

диапазон температур	от −20° C до 350° C
точность	±2° C или ± 2% от показаний
режим измерения	фиксированная точка, область (МИН/МАКС)
коэффициент эмиссии	варьируется от 0,01 до 1,00 (с шагом 0,01)
корректировка оптической передачи	автоматическая, основанная на сигналах от датчиков
функциональные возможности	автоматическая коррекция основанная на расстоянии, относительной влажности, атмосферной передаче и внешней оптике

Лазерный указатель:

Тип	полупроводниковый A1 GalnP диодный лазер

Сохранение изображений

Тип носителя	флэш-память на съемной SD карте 2 Гб и внутренняя память 150 Мб
Формат файлов	JPG с термографическими данными, реальным изображением и голосовыми комментариями
Голосовые комментарии	до 60 с на одно изображение

Источник питания

тип батареи	аккумуляторные батареи или алкалиновые элементы питания типоразмера AA
система зарядки	встроенное зарядное устройство
время работы	свыше трех часов непрерывной эксплуатации
работа от сети переменного тока	.адаптер переменного тока 110/220 В, 50-60 Гц

Условия окружающей среды

рабочая температура	от −10° C до 50° C
температура хранения	от −20° C до 60° C
влажность	рабочая и хранения: от 10% до 95%, без конденсации влаги
степень защиты корпуса	IP54 IEC 52
устойчивость к перегрузкам	25G, IEC 68C 68-2-29
устойчивость к вибрации	2G, IEC 68-2-6
