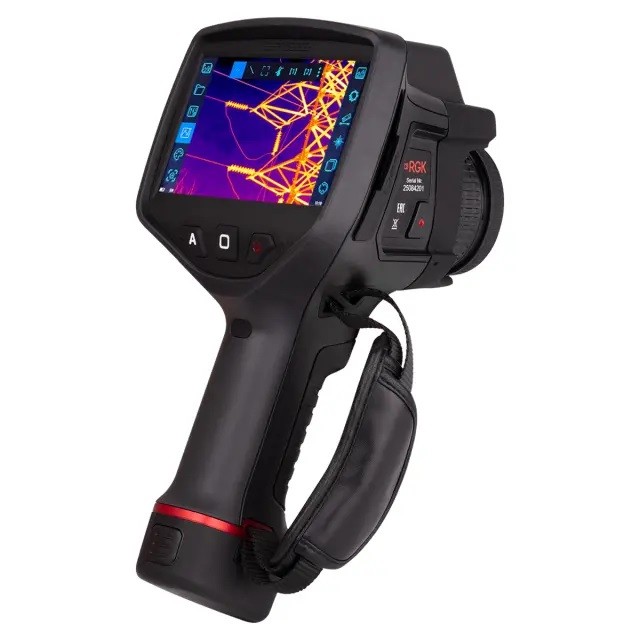

RGK TL-480 Plus с телеобъективами 12° и 6° тепловизор

  • Бренд: RGK
    Страна бренда: Россия
  • Госреестр 97827-26
  • Межповерочный интервал 12 месяцев
  • Гарантия 2 года
  • Артикул: 728592

Тепловизор RGK TL-480 Plus – промышленный диагностический прибор с широким измерительным диапазоном до 2000 °С, выполненный в "пистолетном" форм-факторе и снабженный большим сенсорным дисплеем, обеспечивающим наглядность и простоту управления.

Модификация Plus оснащается дальномерным модулем и ручным и электрическим приводами системы наведения резкости изображений, за счет чего обладает повышенной производительностью, по сравнению с базовым вариантом, оборудованным таким же ИК датчиком с разрешающей способностью 480 x 360 пикс.

Изделие комплектуется быстросменным 25-миллиметровым объективом с сектором обзора 24°, который можно заменять на опциональные линзы с другим фокусным расстоянием – для выполнения теле- или макросъемки.

Функциональные возможности и особенности

Оснащенный встроенной цифровой камерой со светодиодной подсветкой и лазерным указателем, тепловизор может выводить на дисплей изображения в ИК или видимом спектре. Также поддерживается их наложение в виде "картинка в картинке", с полным слиянием или в режиме IMIX, с совмещением термограммы с внешними контурами наблюдаемых объектов. Это ускоряет выявление и идентификацию элементов и деталей с аномальным нагревом. Дополнительно камера способна считывать и расшифровывать QR код диагностируемого оборудования, позволяя соответствующим образом переименовывать сохраняемые файлы для упрощения идентификации.

Промышленный тепловизор RGK TL-480 Plus, помимо измерительных функций, реализует возможность первичного анализа термограмм, поддерживает режим температурной сигнализации и отображения изотерм. Встроенный модуль WiFi и порт Micro HDMI дают возможность транслировать изображение с экрана в реальном времени на мобильные устройства и внешние дисплеи соответственно.

Особенности модели

  • Режим автоматической фокусировки позволяет быстро и точно настраивать резкость термограмм нажатием соответствующей подэкранной кнопки, благодаря чему все операции по термографированию можно выполнять одной рукой.
  • Высокая точность и достоверность температурных измерений достается благодаря учету поправок на эмиссивность поверхности целевых объектов, температурно-влажностные параметры окружающей среды, погодные условия, дистанцию замера и т.п., и за счет выполнения периодической автоматической калибровки, обеспечивающей корректировку текущего рабочего диапазона.
  • Функция аннотирования, реализуемая путем снабжения термограмм при сохранении на съемной карте памяти текстовыми или голосовыми пояснениями, упрощает офисную обработку данных и составление отчетов, для чего можно использовать ПО из комплекта поставки.

Измерение

Диапазон измерений температуры

от -20 до +150 °С
от 0 до +410 °С
от +300 до +650(**) °С
от +300 до +2000(**) °С

Пределы допускаемой абсолютной погрешности измерений температуры в диапазоне от -20 °С до +100 °С включ., °С

±2,0°С

Пределы допускаемой относительной погрешности измерений температуры в диапазоне от. +100 °С до +650 °С, %

±2,0 %

Пределы допускаемой относительной погрешности измерений температуры в диапазоне св. +650 °С, %

±3,0 %

Лазерный дальномер, дистанция

до 40 м

Изображение и оптические данные

Количество пикселей матрицы детектора

480 x 360 px

Порог температурной чувствительности (при температуре объекта +30 °С), °С, не более

0,04

Углы поля зрения, градус по горизонтали x градус по вертикали

стандартный 24,0° x 19,3°
широкоугольный 48,1° x 39,3°
телеобъектив 2x 12,1° x 9,7°
телеобъектив 3x 6° x 4,8°

Минимальное фокусное расстояние

стандартный 0,15 м
широкоугольный 0,15 м
телеобъектив 2x 0,5 м
телеобъектив 2x 2 м

Пространственное разрешение

стандартный 0,92 мрад
широкоугольный 1,87 мрад
телеобъектив 2x 0,46 мрад
телеобъектив 2x 0,23 мрад

Запись изображений или частота обновлений

30 Гц

Режим фокусировки

ручной/электрический/автоматический

Увеличение

1x, 2x, 4x, 8x

Матрица в фокальной плоскости [FPA]

неохлаждаемый микроболометр

Спектральный диапазон, мкм

от 7,5 до 14

Представление изображения

Экран/разрешение

сенсорный экран 5-дюймовый ЖК-дисплей/800x480 px

Режимы изображения

ИК, видимый, картинка в картинке, смешивание/выделение

Цветовые палитры

10 палитр

Анализ измерений

Точка

максимум 10 точек устанавливающихся вручную

Автоматическое обнаружение тепла/холода

автоматические горячий и холодный маркеры

Линия

максимум 5 линий устанавливающихся вручную

Область

максимум 10 областей устанавливающихся вручную

Поправки к измерениям

коэффициент излучения, температура окружающей среды, атмосферная влажность, компенсация расстояния

Предупреждение о превышении температуры

звуковая и индикаторная сигнализация

Хранение видео

Медиа-хранилище

карта MicroSD 32 Гбайт

Формат хранения видео

стандартное кодирование MPEG-4, 640x480 при 25 кадрах в секунду/IRV радиометрическое

Режим хранения видео

ИК

Хранение изображений

Формат хранения изображений

стандартные файлы JPEG, включая данные измерений, PNG

Режим хранения изображений

ИК/видимое изображение/картинка в картинке/смешивание

Анализ изображений

внутренние инструменты анализа изображений, в ПО

Настройка

Лазер

< класс 2

Фонарик

есть

Команды настройки

локальная адаптация единиц измерения, языка, форматов даты и времени, яркости, изотермы, размера шрифта, супер-разрешения, формат сохранения изображения и видео

Языки

многонациональные

Цифровая камера

Встроенная цифровая камера

5 Мп

Встроенные данные цифрового объектива

55°

Интерфейсы передачи данных

Интерфейсы

MicroSD

USB

Type C

Видеовыход

micro HDMI

Настройки сетей

Wi-Fi

802.11, передача изображений и видеопотока в реальном времени

Bluetooth

есть, для подключения гарнитуры

Система питания

Срок службы батареи при непрерывном использовании

4 ч

Напряжение питания

12 В

Система зарядки

в зарядной станции

Управление энергопотреблением

автоматическое отключение

Экологические данные

Диапазон рабочих температур

от -20°C до 55°C

Диапазон температур хранения

от -25°C до 70°C

Влажность (при эксплуатации и хранении)

от 10 до 90%

Устойчивость к падению

2 м

Удар

25 г (IEC60068-2-29)

Вибрация

2 г (IEC60068-2-6)

Степень защиты

IP54

Дополнительные возможности

Разъем под штатив

есть

Физические характеристики

Размеры

280 x 135 x 136 мм

Вес камеры включая батарею

1,25 кг

(**) – по дополнительному заказу

1. Тепловизор RGK TL-480 Plus - 1 шт.;
2. Сменный телеобъектив x2 - 1 шт.;
3. Сменный телеобъектив x3 - 1 шт.;
4. Аккумуляторные литийионные батареи - 2 шт.;
5. Зарядное устройство - 1 шт.;
6. Адаптер питания - 1 шт.;
7. Считыватель карты памяти - 1 шт.;
8. Карта памяти SD - 1 шт.;
9. Программное обеспечение на USB накопителе - 1 шт.;
10. Кейс для переноски - 1 шт.;
11. Наушники - 1 шт.;
12. Руководство по эксплуатации - 1 шт.
