- Госреестр 38603-09
- Межповерочный интервал 12 месяцев
- Производитель Fluke
- Производство: США

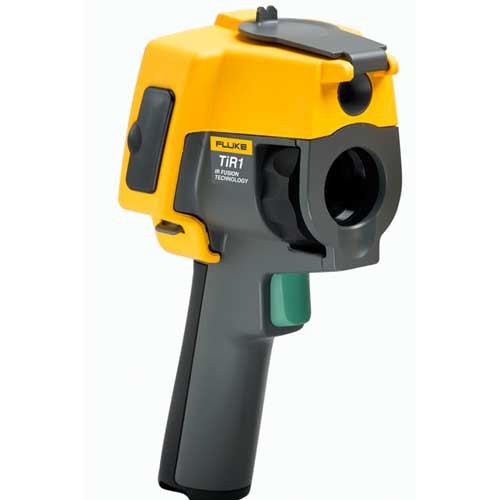

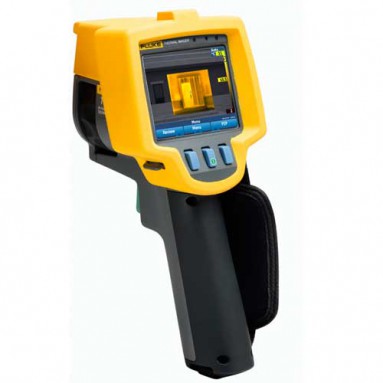

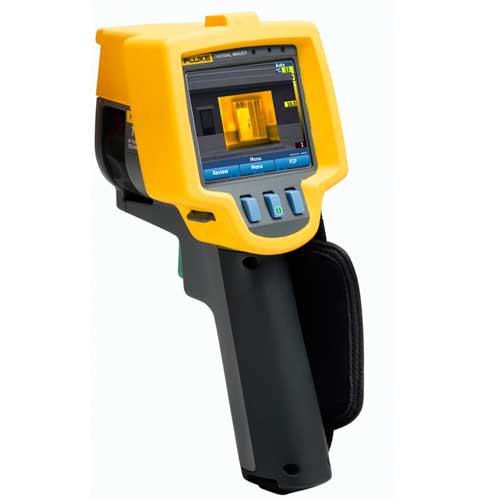

Тепловизор Fluke TiR1
Оптимизированы для обследования ограждающих конструкций зданий, обнаружения мест проникновения влаги, устранения дефектов, общей проверки и обследования кровли. Тепловизоры Fluke TiR1 идеально подходят для обследования ограждающих конструкций зданий, обнаружения мест проникновения влаги, устранения дефектов, общей проверки и обследования кровли.
Технология IR-Fusion®
Отображение объектов двумя способами — слитное изображение в инфракрасном и видимом диапазонах позволяет быстрее и легче найти необходимую информацию — традиционных инфракрасных изображений теперь уже недостаточно. Технология IR-Fusion, на которую подана заявка на патент, позволяет получить цифровой фотоснимок в дополнение к инфракрасному изображению и слить два изображения в одно, существенно облегчив анализ ИК-изображений.
Функция IR-Fusion стандартно включена в модели серии TiR1.
- Включает технологию IR-Fusion®, как на тепловизоре, так и в программном обеспечении (слитное отображение изображений, снятых в инфракрасном и видимом диапазонах, в полноэкранном режиме или в режиме "Кадр в кадре") для лучшей идентификации проблем и составления отчетов
- Прочные и надежные: Разработаны, чтобы выдерживать падение с высоты 2 м

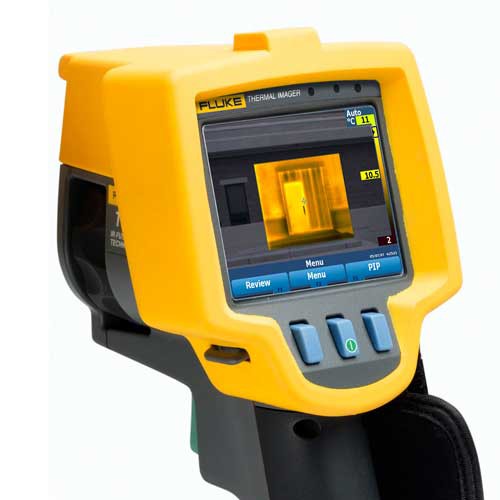

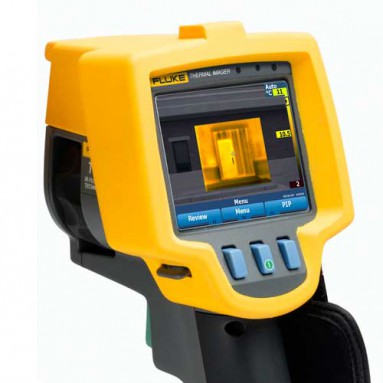

- Цветной ландшафтный ЖК-дисплей VGA (640x480) размером 9,1 см (3,6 дюйма)
- Диапазон температур и тепловая чувствительность оптимизированы для диагностики зданий
- Идеальны для любого бюджета и области применения
- Отличная тепловая чувствительность позволяет выявлять даже небольшие разности температур, которые могут указать на неисправности
- Наручный ремешок, регулируемый для правой или левой руки
- Изготовлено в США
Технические характеристики тепловизора Fluke TiR1
| Технические характеристики |
| Температура |
| Диапазон температурных измерений (не калибруется ниже -10 °C) |
от -20 °C до +100 °C |
| Погрешность |
± 2 °C или 2% (большее из этих значений) |
| Режимы измерения |
Плавное автоматическое или ручное масштабирование шкалы |
| Экранная подстройка коэффициента излучения |
Да |
|
| Характеристики изображения |
| Поле зрения |
23° x 17° |
| Пространственная разрешающая способность (IFOV) |
2,5 мрад |
| Минимальное расстояние фокусировки |
Объектив тепловизора: 15 см
Фотообъектив: 46 см |
| Фокусировка |
Вручную |
| Частота смены кадров |
Частота обновления 9 Гц |
| Тип приемника излучения |
160 x 120 матрица в фокальной плоскости, неохлаждаемый микроболометр |
| Тип инфракрасного объектива |
Объектив 20 мм, F = 0.8 |
| Тепловая чувствительность (NETD) |
≤ 0,07 °C при 30 °C (70 м°K) |
| Спектральный диапазон ИК |
От 7,5 мкм до 14 мкм |
| Фотокамера |
Разрешение 640 x 480 |
|
| Представление изображений |
| Цветовые палитры |
Цвета нагрева железа, сине-красная, высокого контраста, желтая, цвета нагрева метала, серая |
| Уровень и диапазон |
Плавное масштабирование уровня и диапазона в автоматическом и ручном режимах |
| Минимальный диапазон (в ручном режиме) |
2,5 °C |
| Минимальный диапазон (в автоматическом режиме) |
5 °C |
| Сведения о технологии IR-Fusion® |
Режим Full Infrared (Полное ИК) с автоматическим смешиванием МАКС, СРЕД и МИН; режим Picture-in-Picture (Кадр в кадре) с автоматическим смешиванием МАКС, СРЕД и МИН (слияние фото- и ИК-изображений) |
| Режим Picture-In-Picture (PIP - Кадр в кадре) |
Три уровня смешивания окна с ИК-изображением размерами 320 x 240 пикселов в центре дисплея |
| Полноэкранный (выключение режима PIP) |
Три уровня смешивания окна с ИК-изображением размерами 640 x 480 пикселов в центре дисплея |
|
| Голосовая аннотация |
| Голосовая аннотация |
Не более 60 сек. записи на одно изображение |
|
| Сохранение изображений и измерительных данных |
| Носитель |
Карта памяти SD (на карте памяти емкостью 2 ГБ можно сохранить не менее 1200 полностью радиометрических (в формате .is2) ИК или слитных изображений или 3000 базовых ИК-изображений (в формате .bmp). |
| Форматы файлов |
Нерадиометрические (.bmp) или полностью радиометрические (.is2)
Для анализа нерадиометрических (.bmp) файлов не требуется специальной программы |
| Форматы файлов, экспортируемых с помощью ПО SmartView™ |
JPEG, BMP, GIF, PNG, TIFF, WMF, EXIF и EMF |
|
Общие характеристики тепловизора Fluke TiR1
| Общие характеристики |
| Температура |
Для измерений: от -10 °C до +50 °C
Для хранения: от -20 °C до +50 °C без аккумулятора
|
| Относительная влажность |
от 10 % до 90 % без конденсации |
| Дисплей |
Цветной ландшафтный ЖК-дисплей VGA (640 x 480) размером по диагонали 9,1 см (3,6 дюйма) с подсветкой (выбираемая или автоматическая подстройка яркости) |
| Органы управления и настройки |
Температурная шкала (°C/°F), выбираемая пользователем
Выбор языка
Установка даты/времени
|
| Программное обеспечение |
SmartView™ для полного анализа данных и составления отчетов входит в комплект поставки |
| Питание |
| Аккумулятор: |
Встроенный блок аккумуляторов (входит в комплект) |
| Время работы от аккумулятора: |
Три или четыре часа непрерывной работы (при 50 %-ном уровне яркости ЖК-дисплея) |
| Время зарядки аккумулятора с помощью сетевого или автомобильного адаптера/зарядного устройства: |
Два часа для полной зарядки |
|
| Работа/зарядка от сети |
Сетевой адаптер/зарядное устройство (110/220 В, 50/60 Гц). Можно заряжать аккумулятор одновременно с использованием тепловизора. В комплект входит универсальный набор сетевых переходников. |
| Функции энергосбережения |
Переход в режим ожидания после 5 минут бездействия; автоматическое отключение после 30 минут бездействия |
| Стандарты безопасности |
| Директива CE: |
IEC/EN61010-1 (2-я редакция), степень загрязнения среды 2; |
|
| Электромагнитная совместимость |
| Директива EMC: |
EN61326-1 |
| C-Tick |
IEC/EN 61326 |
| США FCC: |
CFR 47, часть 15, класс A |
|
| Вибрация |
2 G, IEC 68-2-29 |
| Удары |
25 G, IEC 68-2-29 (падение с высоты 2 м на 5 сторон тепловизора) |
| Размеры (ВxШxД) |
0,27 м x 0,13 м x 0,15 м |
| Вес |
1,2 кг |
| Степень защиты |
IP54 |
| Гарантия |
Два года |
| Цикл калибровки |
Два года (при нормальной эксплуатации и нормальном износе) |
| Поддерживаемые языки |
Английский, итальянский, немецкий, испанский, французский, русский, португальский, шведский, турецкий, чешский, польский, финский, упрощенный китайский, традиционный китайский, корейский и японский |
Модели и принадлежности Тепловизор Fluke TiR1
| Наименование модели |
Описание модели |
|
| Fluke TiR1 |
В комплект тепловизора 9 Гц входит:
- Тепловизор Fluke-TiR1 9 Гц
- Сетевой блок питания/зарядное устройство (с сетевыми адаптерами)
- Карта памяти SD
- Считывающее устройство карт памяти SD (USB) для загрузки изображений на компьютер
- Программное обеспечение SmartView™ с бесплатными обновлениями в течение всего срока службы изделия
- Прочный жесткий футляр для переноски
- Мягкий футляр для транспортировки
- Наручный ремешок
- Руководство пользователя
- Гарантийный документ
|
По просьбе |
1. Тепловизор Fluke-TiR1 9 Гц;
2. Сетевой блок питания/зарядное устройство (с сетевыми адаптерами);
3. Карта памяти SD;
4. Считывающее устройство карт памяти SD (USB) для загрузки изображений на компьютер;
5. Программное обеспечение SmartView™ с бесплатными обновлениями в течение всего срока службы изделия;
6. Прочный жесткий футляр для переноски;
7. Мягкий футляр для транспортировки;
8. Наручный ремешок;
9. Руководство пользователя;
10. Гарантийный документ.
