Ультразвуковой толщиномер УТМ-МГ4

Описание в PDF

Госреестр 49932-12
Межповерочный интервал 12 месяцев
Гарантия 18 месяцев
Производитель СКБ Стройприбор

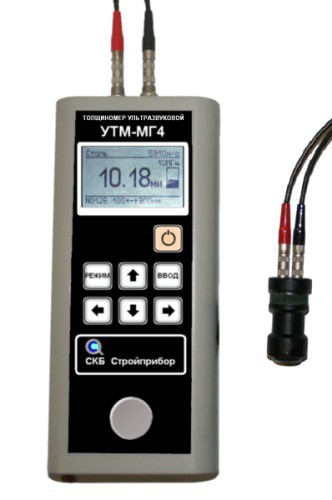

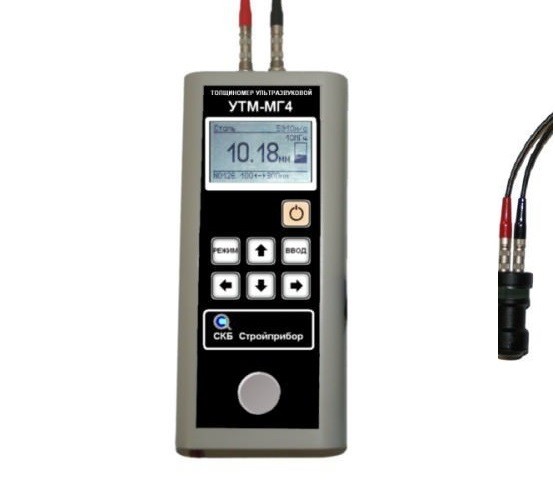

Ультразвуковой толщиномер УТМ-МГ4

Толщиномер УТМ-МГ4 предназначен для измерения толщины стенок труб, котлов, сосудов, обшивок судов, литья, листового проката и других изделий из чёрных и цветных металлов и пластмасс. Поверхности изделий могут быть как гладкими, так и грубыми, корродированными с шероховатостью до Rz160 и радиусом кривизны от 5 мм.

В толщиномере применяется автоматическая настройка чувствительности и индикация акустического контакта.

Оригинальный алгоритм обработки сигнала позволяет проводить измерения во всем диапазоне толщин используя один раздельно совмещенный ПЭП частотой 5 МГц.

В толщиномере имеются две таблицы с данными для скорости распространения ультразвука в различных материалах.

Питание осуществляется от встроенного литий-ионного аккумулятора емкостью 1800 мА*ч.

Для настройки ПЭП имеется встроенный в корпус толщиномера образец толщины.

Возможность связи с ПК по USB-интерфейсу.

Технические характеристики

Наименование характеристик	УТМ-МГ4
Цена, рублей (НДС не облагается)	32 000
Диапазон измерения толщины (по стали), мм	0,7...300
Пределы допускаемой основной абсолютной погрешности, мм (h – измеряемая толщина)	± (0,003h + 0,1)
Диапазон настроек скорости ультразвука, м/с	1000...9999
Питание от встроенного аккумулятора напряжением, В	3,7
Продолжительность работы, час	35
Диапазон рабочих температур, °С	-10...+40
Габаритные размеры, мм	175х78х25
Масса прибора не более, кг	0,32

Гарантийный срок эксплуатации 18 месяцев. Обеспечивается сервисное и метрологическое обслуживание в течение всего срока эксплуатации.

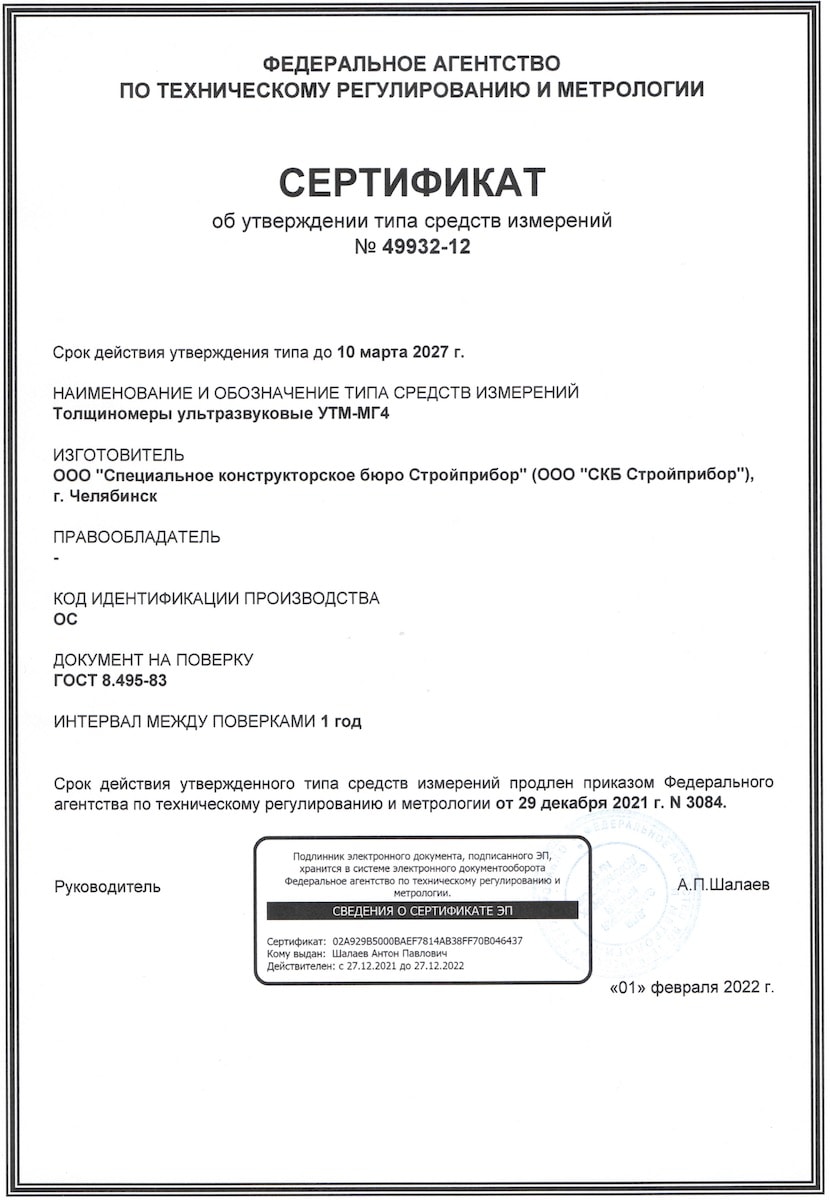

Утвержден тип средства измерения Внесен в Госреестр РФ под № 49932-12

1. Электронный блок, 1шт.;
2. Пьезоэлектрический преобразователь (ПЭП) 5МГц, 1шт.;
3. Зарядное устройство, 1шт.;
4. Кабель интерфейса USB, 1шт.;
5. CD с программным обеспечением, 1шт.;
6. Футляр, 1шт..
