- Гарантия 1 год
- Производитель Вибро-Центр

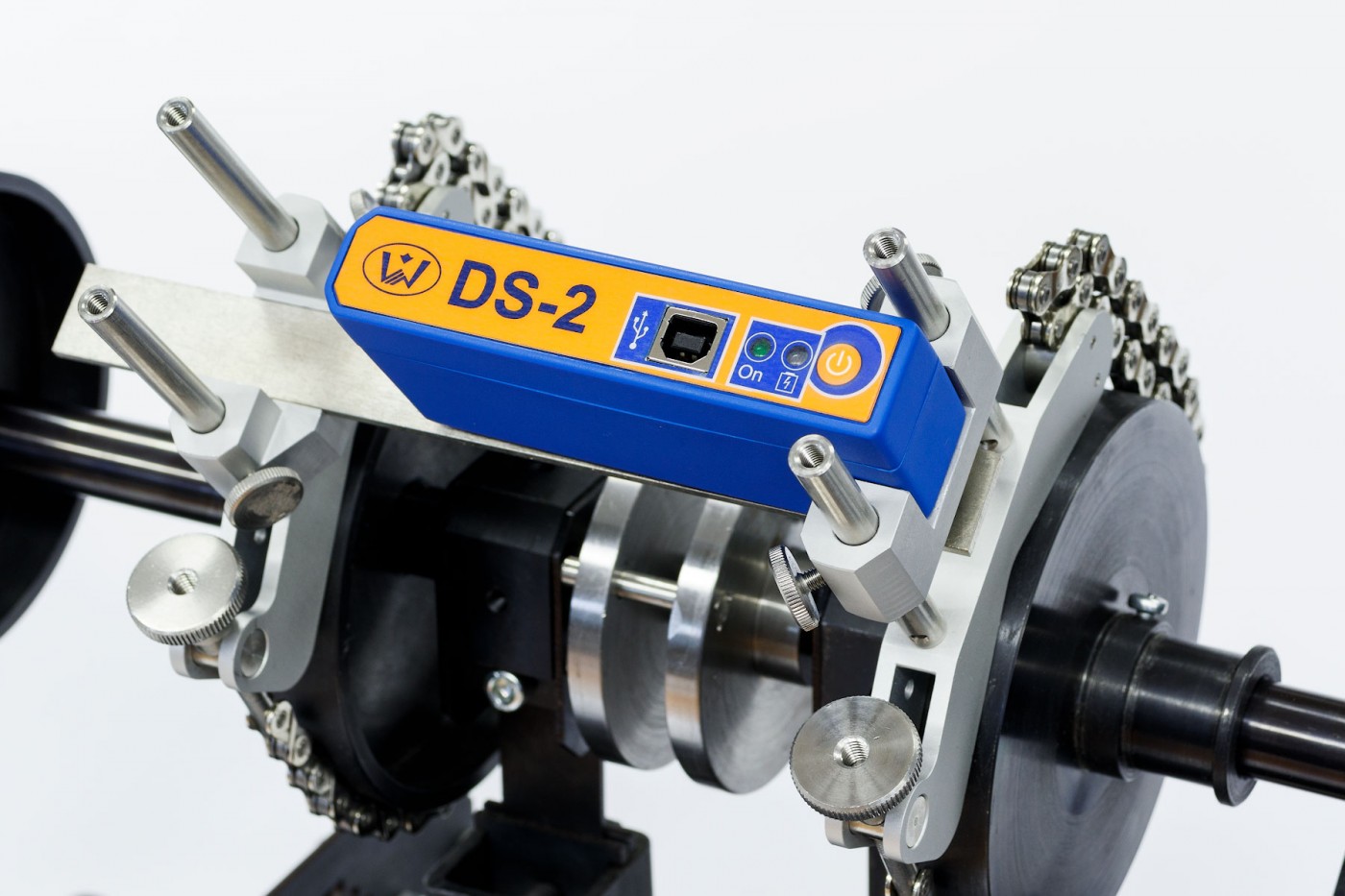

Центровщик марки DS-2 (универсальное приспособление для центровки валов, расположенных в горизонтальной плоскости) предназначен для центровки валов механизмов в агрегатах малой и средней мощности. В отличие от большинства лазерных устройств, представленных на рынке, центровщик DS-2 более компактен, проще в работе, имеет меньшую стоимость.
Принцип действия DS-2 основан на использовании двух бесконтактных датчиков перемещения большой точности, измеряющих взаимное угловое и параллельное смещение валов механизмов при повороте вала агрегата на 90, 180 и 270 градусов.
На одном валу агрегата устанавливается прибор с бесконтактными датчиками перемещения, а на другом металлическая пластина, относительно которой определяется расстояние до датчиков в разных угловых положениях вала.
Стандартным является измерения при положении датчиков на 9-12-3-6 часов условного циферблата часов. Эти положения автоматически контролируются и фиксируются прибором.
Значения относительных положений валов в агрегате передаются по беспроводному интерфейсу в смартфон (в поставку не входит) с ОС Android, в котором производятся все измерения и расчеты.
На рисунке показаны две копии экрана смартфона, на одном из которых показано задание начальных условий для центровки, а на другом приведены результаты измерения показаний датчиков и расчета взаимного положения валов.
В измерительный прибор встроен датчик углового положения корпуса прибора, использование которого позволяет упростить процесс центровки и помогает избежать ошибок.
Достоинства центровщика DS-2:
- Прибор DS-2 является современным решением для проверки соосности валов и упрощения процесса центровки. Для этого в DS-2 использованы современные средства измерения, обработки и передачи информации.
- Использование в приборе вихретоковых датчиков высокой точности, на которые не оказывает влияния внешняя засветка. Автоматическое проведение измерений взаимного положения роторов с высокой точностью.
- Бесконтактная передача информации о взаимном положении роторов в смартфон.
- Отображение положения прибора и роторов на экране смартфона в режиме реального времени.
- Автоматические расчеты и формирование отчетов по результатам расчетов, которые передаются в компьютер по любому стандартному интерфейсу.
- Пользователь самостоятельно выбирает смартфон (планшет), максимально отвечающий его требованиям.
