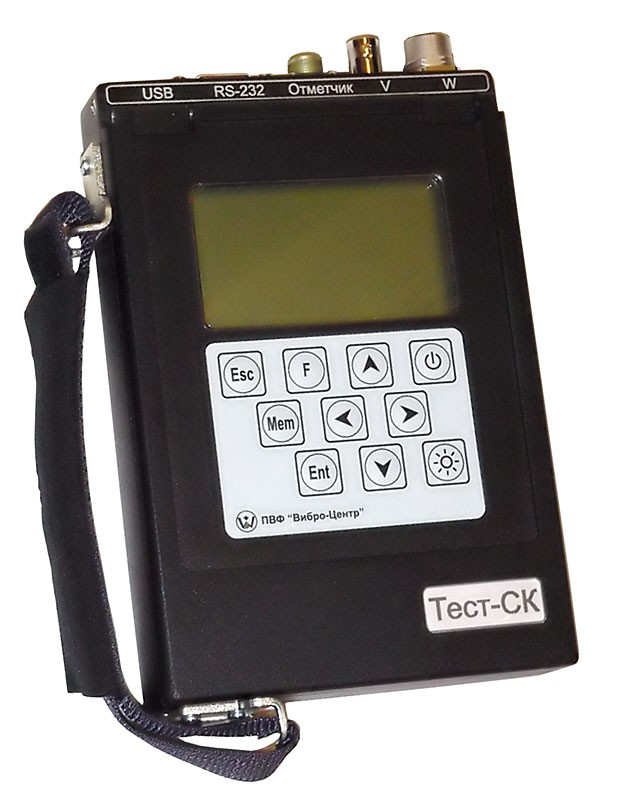

Тест-СК - прибор контроля состояния станков-качалок
Прибор Тест-СК предназначен для проведения диагностики технического состояния оборудования станков-качалок и проведения диагностики состояния и балансировки вращающегося оборудования.
Основная функции прибора - регистрация и анализ ваттметрграмм работы станков-качалок (СК) и регистрация вибросигналов с вращающегося оборудования. Важным преимуществом применения прибора Тест-СК является то, что он позволяет диагностировать техническое состояние не только штангового насоса, как при динамографировании, но и редуктора и приводного электродвигателя.
Для удобства работы в приборе реализованы дополнительные алгоритмы, удобные для практического применения. В состав этих алгоритмов входят: балансировка с использованием отметчика фазы, расчет амплитуды и фазы гармоники, расчет спектра огибающей вибросигнала, определение частот собственного резонанса, маршрутная технология.
В состав функций прибора Тест-СК входит регистрация и анализ спектров вибросигналов на электродвигателе и редукторе станка-качалки. Одноканальный анализатор вибросигналов, необходимый для этого, расположен в корпусе прибора Тест-СК Это позволяет диагностировать подшипники качения двигателя и редуктора СК.
При помощи прибора Тест-СК и прилагаемого к нему программного обеспечения можно:
- Диагностировать дефекты штанговых насосов. Достаточно уверенно диагностируется до 80 % дефектов, определяемых по динамограммам. Преимуществом данного метода является сравнительно невысокая трудоемкость и оперативность проведения работ.
- Проводить анализ и контроль технического состояния редуктора. В процессе такого анализа оценивается состояние зубчатых пар и подшипников по валам, оценивается износ и остаточный ресурс редуктора.
- Эффективно проводить динамическое уравновешивание СК. Реально, до 60 % всех СК разбалансировано. Это объясняется низкой эффективностью уравновешивания при помощи токовых клещей.
- Определять КПД всего станка-качалки, включая электродвигатель, редуктор, штанговый насос и гидравлическое сопротивление колонны штанг и, частично, самой скважины.
- Регистрировать вибросигналы (виброускорение, виброскорость или виброперемещение) по одному измерительным каналу в выбранном частотном диапазоне с возможностью сохранения результатов измерения в энергонезависимую память прибора и последующего их просмотра;
- Преобразовывать и анализировать зарегистрированные вибросигналоы (спектр, спектр огибающей, мощность в полосе);
- Проводить работы по динамическому уравновешиванию роторов агрегатов в собственных подшипниках или на балансировочных станках (в приборе реализован алгоритм одноплоскостной балансировки);
- Определять амплитудно-фазо-частотные характеристики механического оборудования в режимах разгона/выбега;
- Определять собственные частоты колебаний конструкций методом импульсного возбуждения;
- Сохранять зарегистрированные сигналы в базе данных персонального компьютера (в приборе реализованы интерфейсы RS-232 и USB).
Прибор включен в Государственный реестр средств измерений под №34728-07 и допущен к применению в Российской Федерации.
Результатом практического внедрения простого и эффективного прибора Тест-СК является:
- снижение затрат электроэнергии на добычу (благодаря оптимальному динамическому уравновешиванию СК);
- уменьшение количества и длительности внеплановых простоев скважин (за счет снижения количества аварийных остановов);
- минимизация общих затрат на поддержание нефтедобывающего оборудования в рабочем состоянии (за счет внедрения системы обслуживания и ремонтов СК по техническому состоянию
В состав поставки прибора Тест-СК входит программное обеспечение по диагностике станков-качалок "СК-Диагностика". При помощи этой программы осуществляется хранение в компьютере ваттметрграмм и виброзамеров. Передача информации из прибора в компьютер осуществляется по порту COM или USB.
Также в состав поставки прибора Тест-СК входит программное обеспечение вибрационной диагностики "Атлант". При помощи этой программы осуществляется хранение в компьютере вибросигналов и спектров. Передача информации из прибора в компьютер осуществляется по порту COM или USB. В программе "Атлант" реализованы все необходимые временные и частотные преобразования вибросигналов, вайвлет-представление сигналов. Большую пользу при диагностике могут принести имеющиеся средства пространственной визуализации многомерных колебаний.
Для удобства работы, в состав программного обеспечения "Атлант" включены:
- Базу данных с многоуровневым хранением информации;
- Набор функций для проведения различных преобразований вибросигналов и их просмотра;
- Набор автоматизированных экспертных систем для проведения различных диагностических работ, включая специальный язык "Паллада" для написания экспертных систем пользователем;
- Программу "Диана" для проведения расчетов при проведении многоплоскостной балансировки и успокоения роторов;
- Программу "Ариадна" для оперативного определение технического состояния подшипников качения.
