Преимущества ПВЕ-35-0,05
- Компактные размеры и малый вес, оптимальная стоимость;
- Возможность измерения ПКЭ на стороне высокого напряжения;
- Классы точности 0,05;
- Номинальное напряжение 15 и 35 кВ

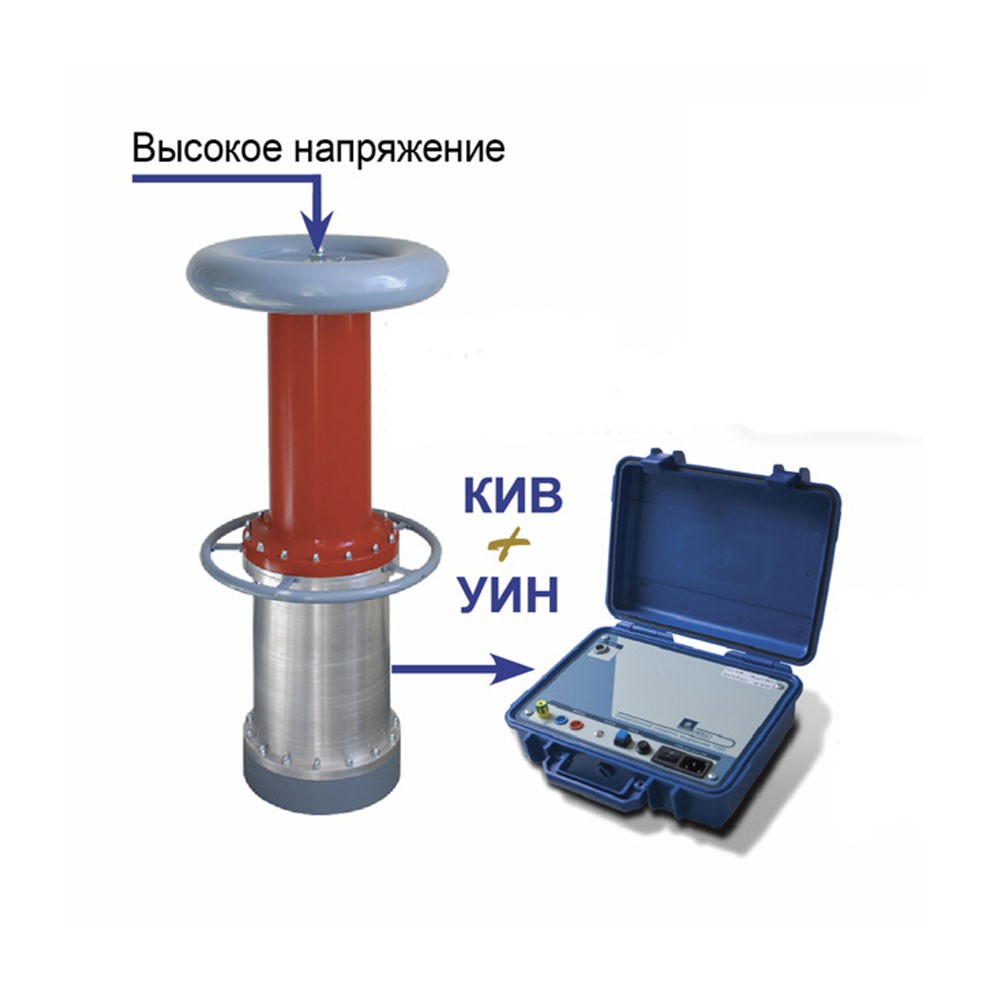

Преобразователи напряжения высоковольтные емкостные масштабные серии ПВЕ полностью заменяют любой эталонный трансформатор напряжения при поверке рабочих измерительных трансформаторов напряжения 15 и 35 кВ класса точности 0,2 и менее точных на месте эксплуатации. При поверке используются аттестованные в Росстандарте методики (МИ приведены в разделе Документация). ПВЕ с 2005 г. выпускаются на базе измерительных конденсаторов КИВ с элегазовой изоляцией.
| Погрешность измерений |
напряжения |
±0,05 или ±0,1 % |
| угловая |
±3' или ±5' |
| Номинальное первичное напряжение, кВ |
Номинальное вторичное напряжение, В
|
Пределы допускаемой основной погрешности измерений |
| Класс точности 0,1 |
Класс точности 0,05* |
| Напряжения, % |
Угловой, мин |
Напряжения, % |
Угловой, мин |
| 6 |
100 |
±0,1 |
±5 |
±0,05 |
±3 |
| 10 |
100 |
±0,1 |
±5 |
±0,05 |
±3 |
* - по специальному заказу.
По заказу поставляется ПВЕ с иными номинальными первичными напряжениями.
Диапазон измерения входного напряжения составляет от 40 до 120 % от номинального.
Общие технические характеристики УИН
| Характеристики |
Значения |
| Габариты УИН (высота х ширина х глубина), мм |
(106х272х215) ±5 |
| Масса УИН, кг, не более |
1,9 |
| Сопротивление нагрузки, не менее, кОм |
100 |
| Емкость нагрузки, не более, нФ |
5,0 |
| Потребляемая мощность (от сети), В·А, не более |
10 |
Общие технические характеристики УИН
| Характеристики |
Значения |
| Номинальное первичное напряжение, кВ |
10 |
| Испытательное напряжение в течение 1 мин, кВ |
22 |
| Избыточное давление заполнения газом SF6, МПа (номинальное) |
0,1
0,0 |
| Габариты конденсатора (высота х диаметр), мм |
350х150 |
| Масса, кг, не более |
4 |
1. Преобразователь напряжения;
2. Блок первичного преобразователя ПП;
3. Блок усилителя УИН (УИНД);
4. Кабель измерительный К2;
5. Кабель К1 (РК);
6. Руководство по эксплуатации;
7. Методика поверки;
8. Ящик упаковочный;
9. Кабель некоронирующий (или изолированный) высоковольтный К4.
Цена по запросу
поверкa включена в стоимость
