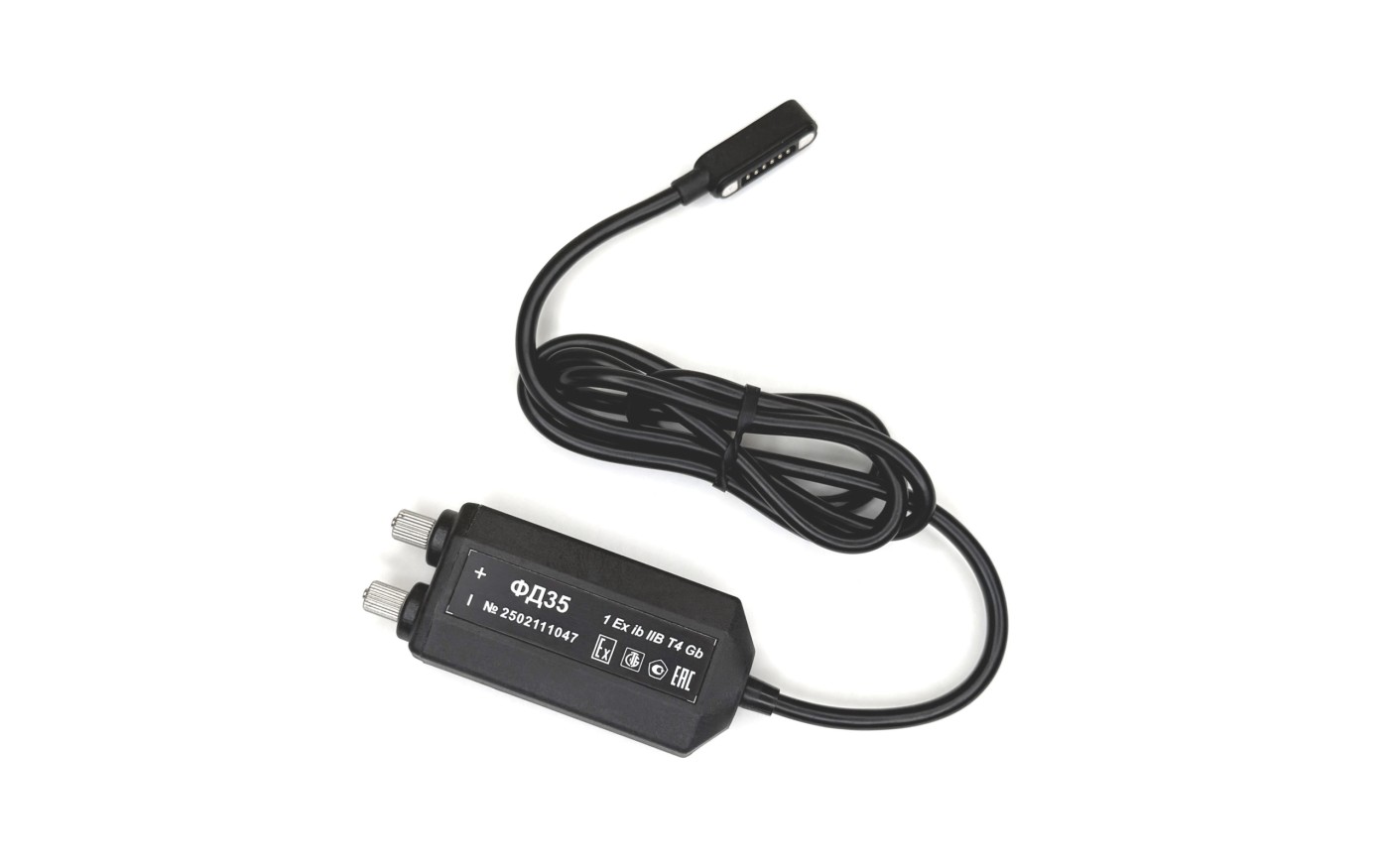

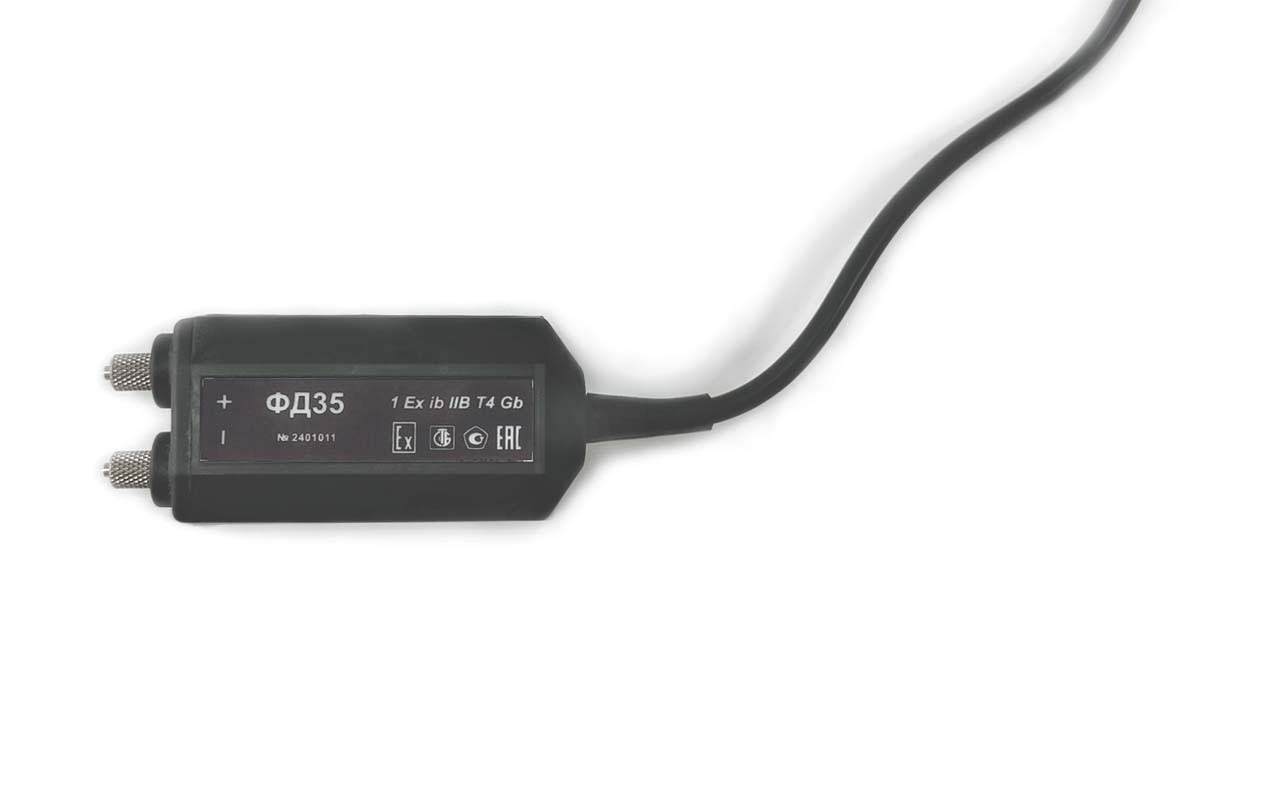

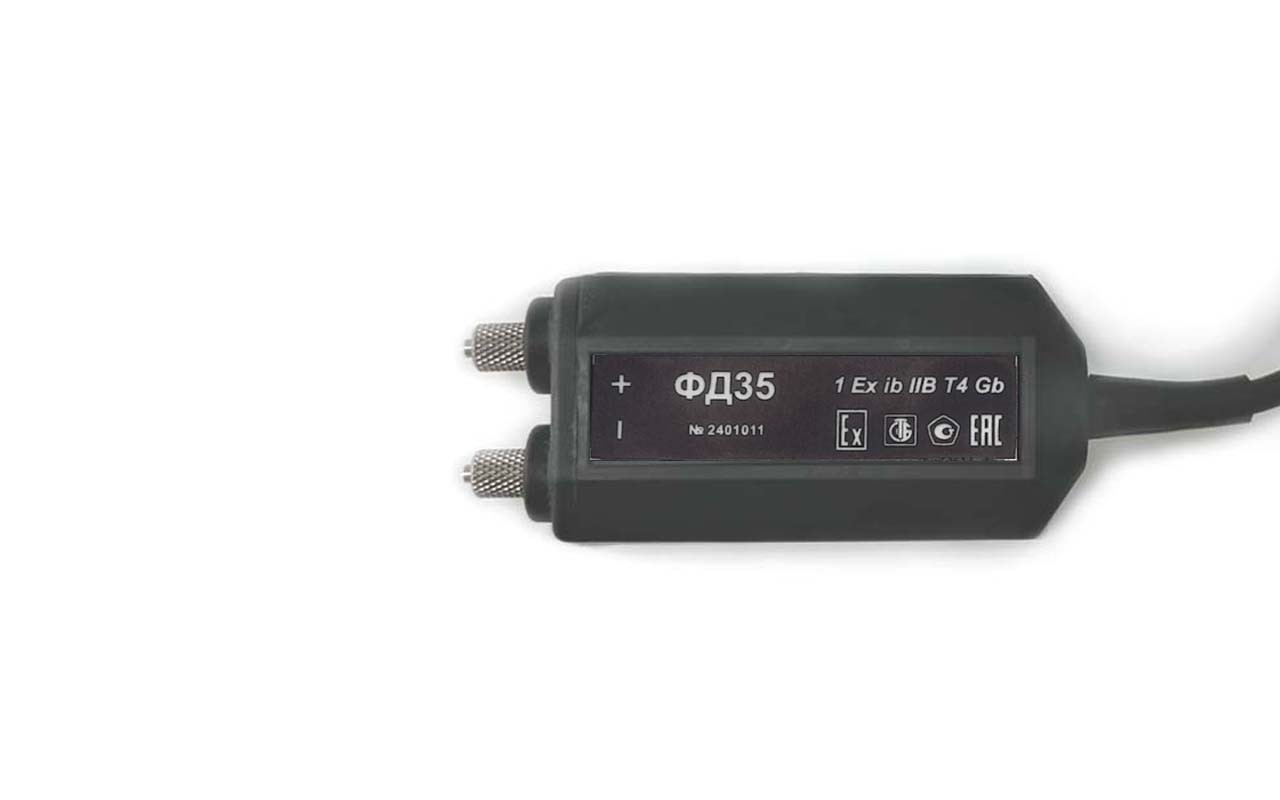

ФД35 блок измерителя низкого давления

Код: 035038

Описание в PDF

Бренд: Фармэк
Страна бренда: Беларусь
Госреестр 96156-25
Межповерочный интервал 12 месяцев
Гарантия 18 месяцев
Артикул: АРТ23312

Назначение блока измерителя низкого давления ФД35:

Измеритель предназначен для измерения избыточного, абсолютного, разности (дифференциального) давлений газов в газовом оборудовании и газопроводов низкого давления.

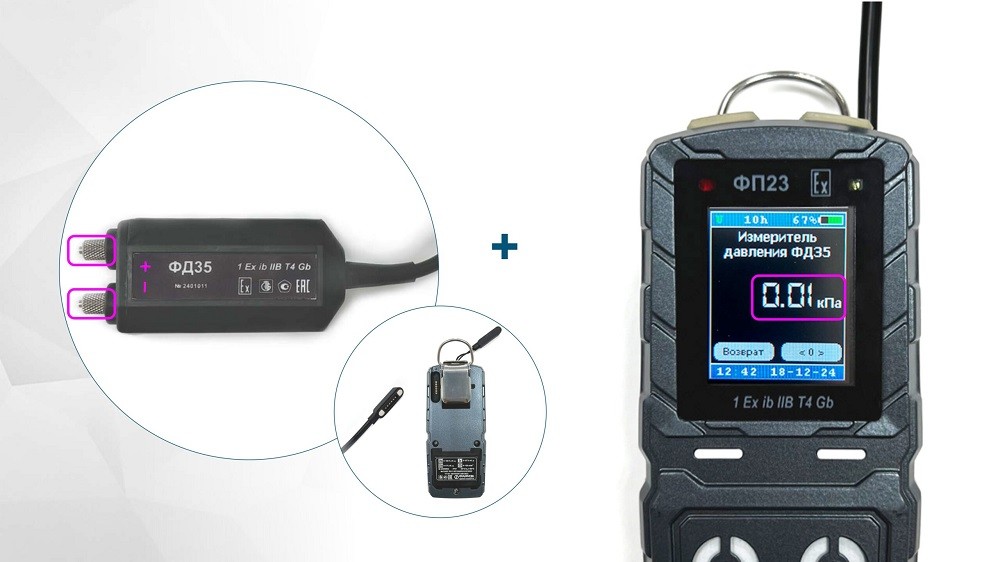

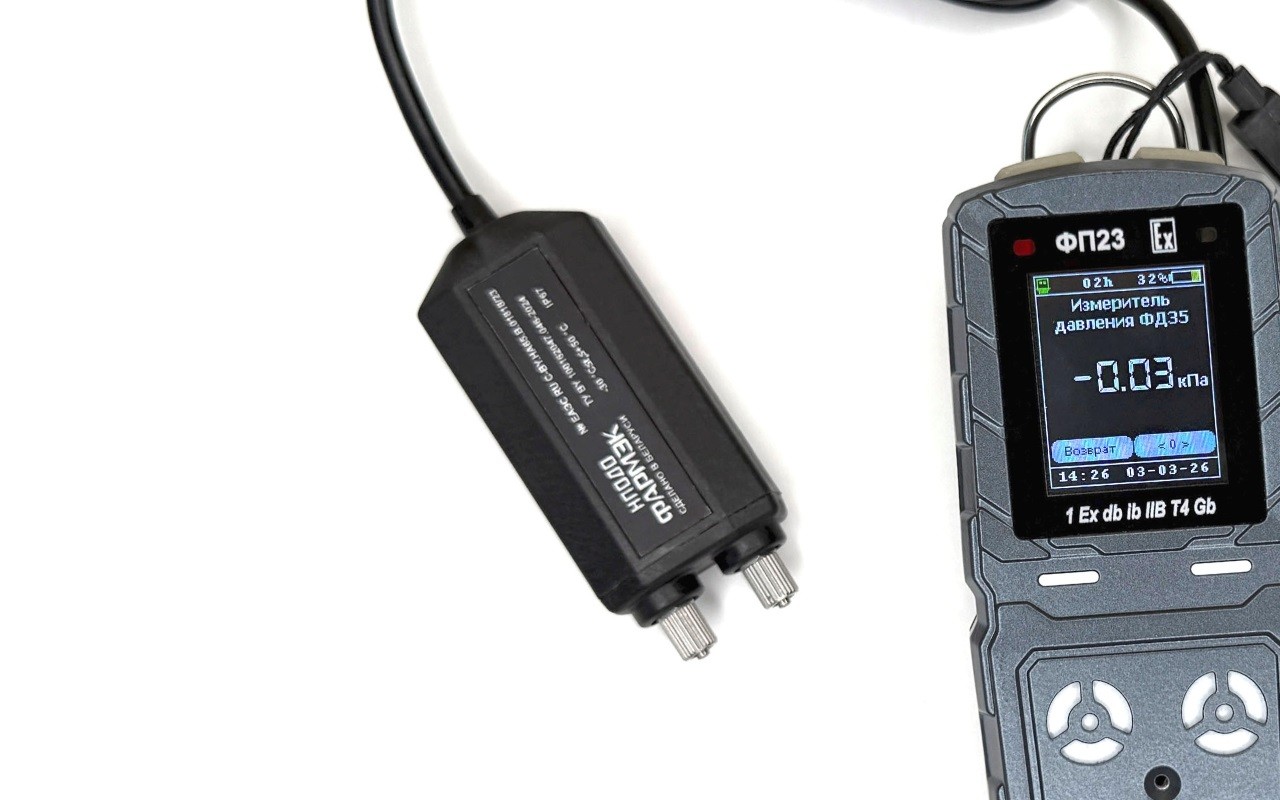

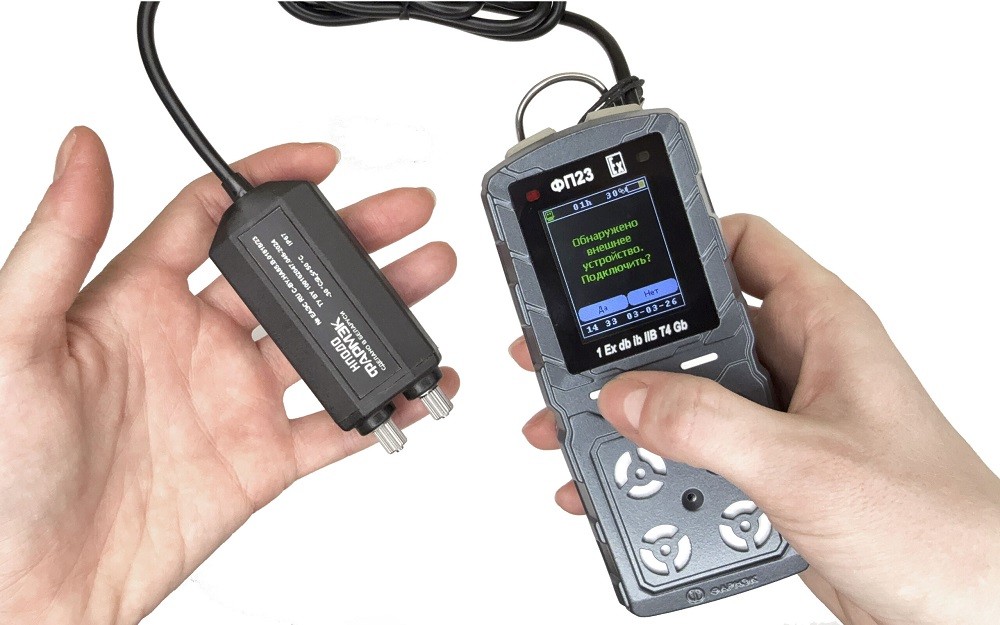

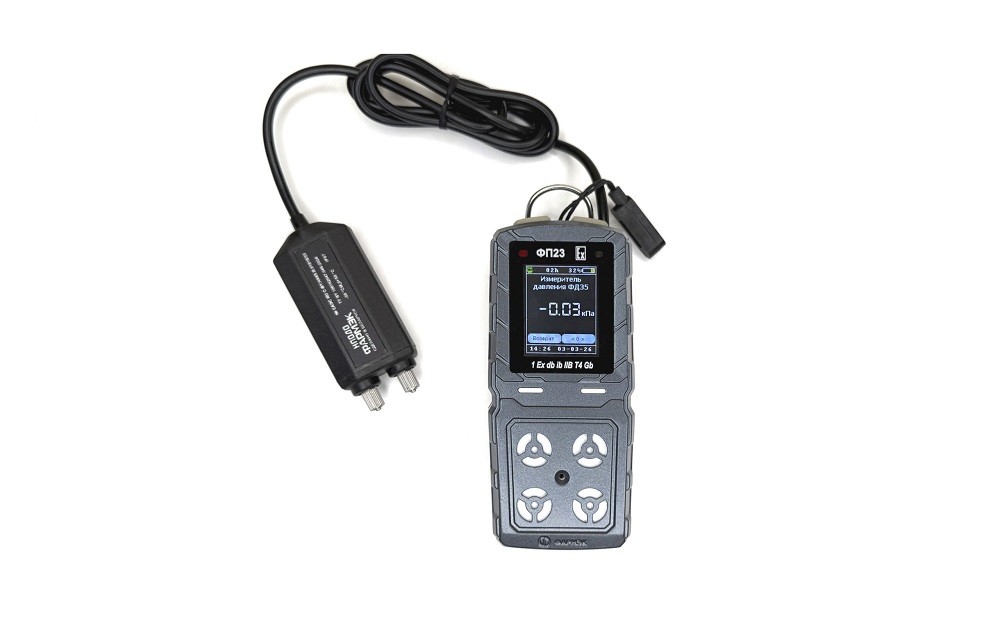

ФД35 — устройство в виде выносного блока, взрывозащищенного исполнения, который может присоединяться непосредственно к газопроводу. Измеритель работает при подключении к газоанализатору ФП23.

Подключение измерителя производится через специализированный разъем USB.

Область применения:

ФД35 используется в газовой, нефтехимической и других отраслях промышленности, энергетике, коммунальных хозяйствах и экологии.

Отличительные особенности:

ФД35 является прибором без источника питания и может быть использован совместно с прибором ФП23.
Магнитный пружинный разъем Pogo pin для передачи данных и питания.
Маркировку взрывозащиты 1 Ex ib IIВ Т4 Gb.
Прочность и надёжность: корпус с защитой IР67.
Широкий температурный диапазон: стабильная работа от -30 до +50 °C.
Блок измерителя является средством измерения и подлежит поверке.

Характеристики	Значения
Климатические условия эксплуатации измерителя: температуре окружающей среды относительной влажности атмосферного давления	от минус 30°С до плюс 50 °С 98 % при 25 °С от 84,0 до 106,7 кПа
Напряжение питания постоянного тока должно быть	от 3,2 до 5,2 В
Диапазон измерений давления	от 0 до 20 кПа. Верхний предел измерения (ВПИ) давления 20 кПа
Предельное подаваемое давление	не более 40 кПа. Измеритель должен выдерживать перегрузку со стороны плюсового и минусового входа в течение 1 мин односторонним воздействием давления, равного (40,0 ± 0,4) кПа
Допускаемая приведенная погрешность к верхнему пределу измерений давления	свыше 0 °С до плюс 50 ºС не более ±1 %. Допускаемая приведенная погрешность к верхнему пределу измерений давления от минус 30 °С до 0 ºС не более ±2 %
Средняя наработка на отказ	не менее 30000 ч
Масса, кг, не более	0,12
Габариты, мм, не более	82 х 36 х 20
Степень защиты оболочки	IP67

1. Блок измерителя низкого давления ФД35 - 1 шт.;
2. USB кабель ПР21-09.12.000 - 1 шт.;
3. Трубка TU 0425 BU - 1 шт.;
4. Паспорт - 1 шт.;
5. Упаковка - 1 шт.
