Каталог Приборы определения параметров окружающей среды Дифференциальные манометры

MP 200 Портативный микроманометр без модуля давления

Описание в PDF

Производитель KIMO
Производство: Франция

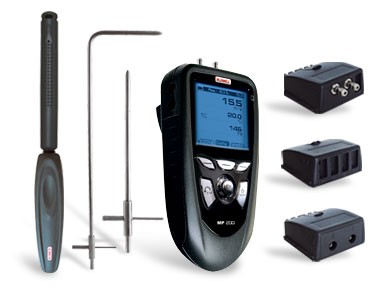

Манометр KIMO MP 200

Манометр KIMO MP 200 - многофункциональный прибор, предназначенный помимо измерения дифференциального давления для измерения скорости воздуха, температуры, объемного расхода воздуха. Оснащен сменными измерительными модулями, большим графическим дисплеем с подсветкой, поддерживает беспроводную связь прибор/ПК. Прибор прост в эксплуатации (управление при помощи джойстика), поддерживает до 8000 точек измерения и 6 измерений одновременно.

Модели KIMO MP 200

MP 200 P (±500 Па);
MP 200 M (±2500 Па);
MP 200 G (±10,000 Па);
MP 200 H (±500 мбар);
MP 200 HG(±2000 мбар).

Функции KIMO MP 200

Измерение давления.
Измерение скорости воздуха.
Измерение объемного расхода воздуха.
Измерение концентрации СО.
Измерение температуры.

Принцип действия

Пьезорезисторный сенсор

Это мембрана, расположенная на кремниевой подложке, которая прогибается в соответствии с приложенным давлением и генерирует напряжение в милливольтах или ток в миллиамперах пропорционально приложенному давлению. Регулируемое смещение от -50 до +50 мбар позволяет настроить прибор в соответствии с высотой над уровнем моря на месте измерения.

Трубка Пито

Динамическое давление измеряется с помощью трубки Пито: Pd=Общее давление - Статическое давление. Скорость вычисляется в соответствии с упрощенной формулой Бернулли.

Манометры MP200 могут быть оснащены опциональными температурными зондами различного назначения. За более подробной информацией просьба обращаться к специалистам по телефонам, указанным в разделе Контакты.

Программное обеспечение

Программное обеспечение для регистратора Datalogger-10 для записи данных и проводного (LPCF) и беспроводного (LPCR) интерфейса.

Гарантийный период

Приборы имеют гарантию 1 год в случае обнаружения производственного дефекта (требуется возврат в отдел послепродажного обслуживания для выполнения оценки).

Технические характеристики KIMO MP 200

Чувствительные элементы	Модуль давления: Пьезорезистивный датчик Допустимое превышение давления ±500 Па: 250 мбар Допустимое превышение давления ±2500 Па: 500 мбар Допустимое превышение давления ±10000 Па: 1200 мбар Допустимое превышение давления ±500 мбар: 2 бар Допустимое превышение давления ±2000 мбар: 6 бар Подсоединение 2 соединителя давления ø 6,2 мм из никелированной латуни 2 резьбовых соединителя ø 4,6 мм из никелированной латуни + 1 температурный вход для термопар для миниатюрных соединителей Модуль термопары: Соединения:4 температурных входа для термопар для миниатюрных соединителей термопар типа K, J или T класса 1 (в соответствии со стандартом IEC 584-3) Модуль тока/напряжения: Соединения: 2 стерео разъема
Соединение с МР200	Соединения: 4 температурных входа для термопар для миниатюрных соединителей термопар типа K, J или T класса 1 (в соответствии со стандартом IEC 584-3) Модуль тока/напряжения: Соединения: 2 стерео разъема
Сменные измерительные модули	Сверху: 2 защищенных мини-DIN разъема для зондов SMART-Plus С левой стороны: 1 порт USB, только для кабеля KIMO 1 разъем питания
Дисплей	Графический дисплей 128х128 пикселей Размеры 50 х 54 мм Подсветка голубого цвета Отображение 6 измерений (включая 4 одновременно)
Корпус	Ударопрочный, изготовлен из ABS пластика (акрилонитрил-бутадиен-стирол), защита IP54
Соответствие стандартам	Электромагнитная совместимость (стандарт NF EN 61326-1)
Источник питания	4 щелочные батареи LR6 1,5 В
Рабочая среда	Нейтральный газ
Температура хранения	от -20 до +80°C
Температура эксплуатации	от 0 до +50°C
Автовыключение	настраиваемое, от 0 до 120 минут
Масса	340 г
Размеры	Прибор: 161,9 x 80,8 x 57,4мм
Языки	Французский, английский, нидерландский, немецкий, итальянский, испанский, португальский, шведский, норвежский, финский, датский

Спецификация KIMO MP 200

Единицы измерения	Диапазон измерения	Погрешность	Разрешение
Давление
Па, мм НО, дюймы водного столба, мбар, ГПа, мм рт. ст, даПа	от 0 до ±500 Па от 0 до ±2500 Па от 0 до ±10000 Па	± 100 Па: ±0,2% от показаний ±0,8Па, за пределами указанного диапазона ±0,2% от показаний ±1,5 Па, ±0,2% от показаний ±2 Па ±0,2% от показаний ±10 Па	0,1 Па от -100 до +100 Па1 за пределами указанного диапазона 1 Па 1 Па
Па, мм НО, дюймы водного столба, мбар, ГПа, мм рт. ст, фунты на кв. дюйм, кПа	от 0 до ±500 мбар	±0,2% от показаний ±0,5 мбар	0,1 мбар
Бар, дюймы водного столба, мбар, ГПа, мм рт. ст, фунты на кв. дюйм, кПа	от 0 до ±2000 мбар	±0,2% от показаний ±0,5 мбар	1 мбар
Трубка Пито
Скорость воздуха (м/с, фт/мин, км/ч, миль/час)	От 2 до 5 м/с От 5,1 до 100 м/с	±0,3 м/с ±0,5% от показаний ±0,2 м/с	0,1 м/с 0,1 м/с
Объемный расход (м³/ч, куб фут³/мин, л/с, м³/с)	от 0 до 99,999 м³/ч	±0,2% показаний ±1% PE	1 м³/ч
Пластина Дебимо
Скорость воздуха (м/с, фт/мин, км/ч, миль/час)	От 4 до 20 м/с От 21 до 100 м/с	±0,3 м/с ±1% от показаний ±0,1 м/с	0,1 м/с 0,1 м/с
Объемный расход (м³/ч, куб фут³/мин, л/с, м³/с)	от 0 до 99,999 м³/ч	±0,2% показаний ±1% PE	1 м³/ч
Ток/Напряжение
В, мА	от 0 до 2,5 V от 0 до 10 В От 0 до 4/20 мА	±2 мВ ±10 мВ ±0,01 мА	0,001 В 0,01 В 0,01 мА
Термопара
°С, °F	Диапазон и погрешность измерения зависят от выбранной термопары
CO/ температура
Температура (°С, °F)	от -20 до +80°С от 0 до 200 ppm	±0,3% показаний ±0,25°C ±3 ppm	0,1°C
CO (ppm)	от 200 до 500 ppm	±1,5% от показаний	0,1 ppm
Утечка газа
ppm	от 0 до 10000 ppm (ПДК: 0-1800)	±20% полной шкалы при 20 °C при 65 % отн. влажности ± 5 % отн. влажности	1 ppm
% нижнего предела взрывоопасной концентрации	от 0 до 20% нижнего предела взрывоопасной концентрации	±20% полной шкалы при 20 °C при 65 % отн. влажности ± 5 % отн. влажности	0,01 %LEL
% объема	От 0 до 1% объема	±20% полной шкалы при 20°C при 65 % отн. влажности ± 5 % отн. влажности	0,001 % объема
