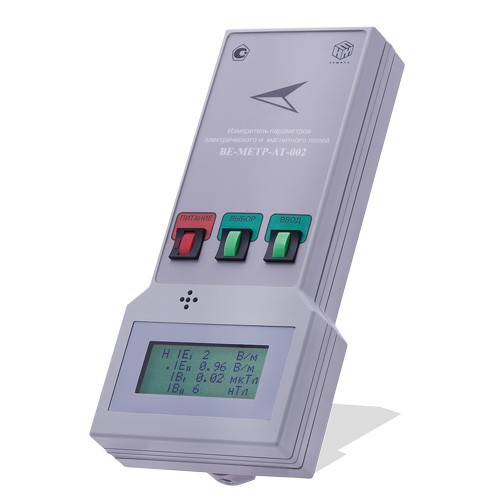

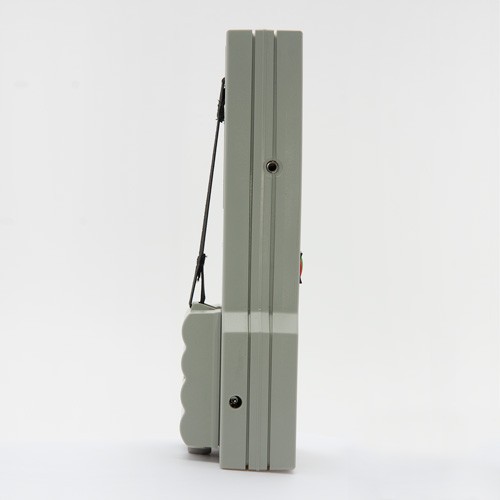

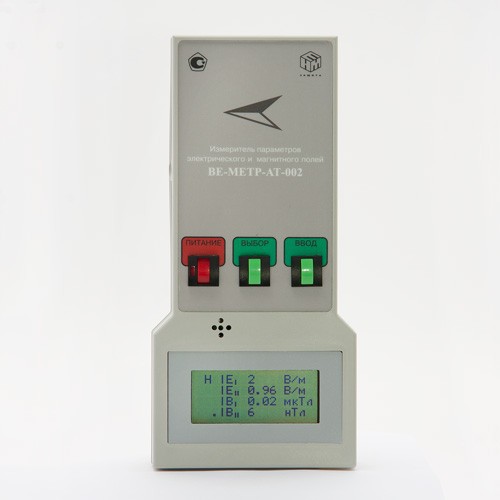

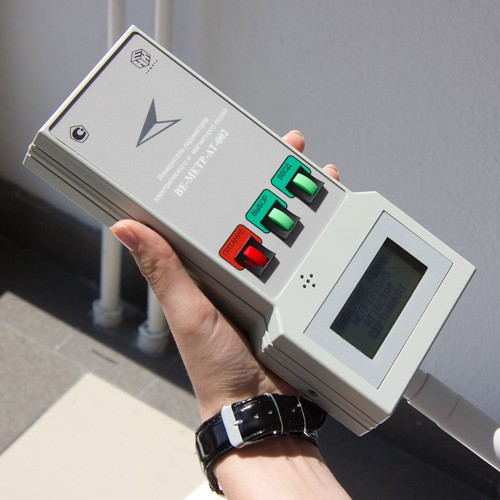

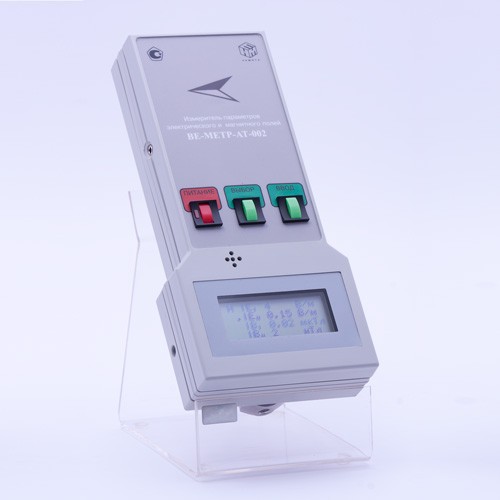

Измеритель ВЕ-метр-АТ-002

Описание в PDF

Измеритель параметров электрического и магнитного полей ВЕ-метр-АТ-002 предназначен для измерения параметров электрического и магнитного полей.

Применяется для контроля норм по электромагнитной безопасности видеодисплейных терминалов и для проведения комплексного санитарно-гигиенического обследования жилых помещений и рабочих мест.
Принцип действия измерителя состоит в преобразовании колебаний электрического и магнитного полей в колебания электрического напряжения, частотной фильтрации и усилении этих колебаний с последующим автокомпенсационным анализом и детектированием.
Конструктивно измеритель состоит из датчиков электрического и магнитного полей, блока ВЧ и НЧ фильтров, раздельных по ВЧ и НЧ каналам, блоков операционных усилителей, блоков среднеквадратического детектирования сигналов, блока процессорной обработки результатов измерения, жидкокристаллического дисплея для отображения измеренных величин и блока питания.

Диапазон измерений напряженности электрического поля 5 Гц до 400 кГц:

на частотах от 5 Гц до 2000 Гц	от 8 В/м до 100 В/м
на частотах от 2 кГц до 400 кГц	от 0,8 В/м до 10 В/м

на частотах от 5 Гц до 2000 Гц	от 0,08 мкТл до 1 мкТл
на частотах от 2 кГц до 400 кГц	от 8 нТл до 100 нТл
Пределы допускаемой относительной погрешности измерения:	± 20%

Время установления рабочего режима:	не более 1 мин
Время непрерывной работы измерителя без подзарядки аккумуляторной батареи:	не менее 15 час
Средняя наработка на отказ:	не менее 1000 час
Масса измерителя:	не более 450г
Габариты измерителя:	не более 210х100х60 мм
Потребляемая мощность:	не более 250 мВт

Снят с производства
