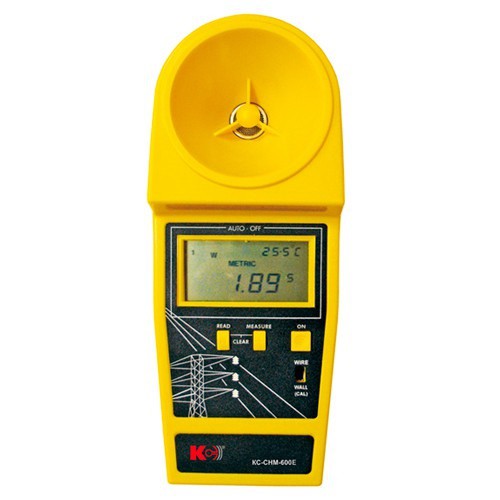

Высотомер КС-СНМ-600Е

Высотомеры КС-СНМ-600Е

Высотомеры КС-СНМ-600Е представляют собой портативные приборы для измерения высоты проводов над землей и расстояния между ними. Высотомеры являются современной альтернативой телескопическим мерным штангам. При помощи ультразвукового сигнала высотомеры КС-СНМ-600Е определяют высоту проводов на расстоянии от 3 до 23 м. Высотомер КС-СНМ-600Е измеряет одновременно высоту 6 проводов. Высотомер излучает короткие ультразвуковые сигналы при помощи конусообразного излучателя и принимает обратно сигналы, отраженные от проводов. Микроконтроллер рассчитывает расстояние до проводов по времени между излученным и принятым сигналом. Результат измерения отображается на ЖК-индикаторе в метрах или дюймах. Ввиду того, что скорость звука зависит от температуры, прибор учитывает в расчетах температуру окружающего воздуха, которую измеряет при помощи датчика, находящегося в головной части прибора.

Область применения КС-СНМ-600Е

Приборы предназначены для измерения высоты воздушных линий разного назначения:

• линий электропередачи;
• магистральных линий электропередачи;
• телефонных линий;
• линий кабельного телевидения;
• линий уличного освещения;

Прибор также позволяет проводить безопасные измерения высоты проводов над шоссе с интенсивным движением транспорта.

Описание КС-СНМ-600Е

Высотомеры КС-СНМ-600Е представляют собой портативные приборы для измерения высоты проводов над землей и расстояния между ними. Высотомеры являются современной альтернативой телескопическим мерным штангам. При помощи ультразвукового сигнала высотомеры КС-СНМ-600Е определяют высоту проводов на расстоянии от 3 до 23 м. Высотомер КС-СНМ-600Е измеряет одновременно высоту 6 проводов.

Принцип действия КС-СНМ-600Е

Высотомер излучает короткие ультразвуковые сигналы при помощи конусообразного излучателя и принимает обратно сигналы, отраженные от проводов. Микроконтроллер рассчитывает расстояние до проводов по времени между излученным и принятым сигналом. Результат измерения отображается на ЖК-индикаторе в метрах или дюймах.

Ввиду того, что скорость звука зависит от температуры, прибор учитывает в расчетах температуру окружающего воздуха, которую измеряет при помощи датчика, находящегося в головной части прибора.

Проведение измерений

• Включите прибор, нажав кнопку “On” (“Вкл”).
• Дождитесь установления показаний температуры.
• Установите прибор на землю непосредственно под проводами вдоль проводов.
• Нажмите “Measure” (“Замер”).
• При помощи кнопки “Read” (“Показания”) просмотрите результаты измерения.
• Не используйте прибор в дождь или снег.

Достоинства и особенности высотомеров КС-СНМ-600Е:

• Быстрота измерений – экономия времени и денег.
• Безопасность метода измерений - отсутствие механического контакта с измеряемым проводом.
• Высокая точность измерений – относительная погрешность не более 0,5% ± 2 е.м.р.
• Простота использования – три кнопки управления прибором, быстрое обучение персонала.
• Компактность – легкость и портативность прибора позволяют свободно транспортировать его от объекта к объекту и производить многочисленные измерения.
• Не требует технического обслуживания - доказанная надежность при эксплуатации в полевых условиях, никакой подстройки не требуется.
• Гарантия – один год.
