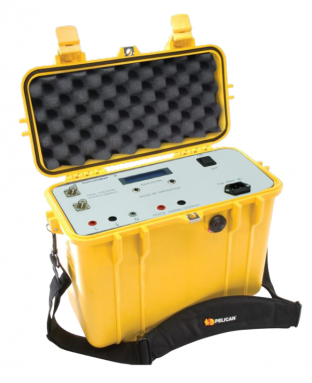

Высоковольтный комбинированный блок установки BURNMAKER-2

  • Гарантия 1 год
  • Производитель Эрстед

Установка BURNMAKER-2 – это универсальный комплект для определения места повреждения электрического нагревательного кабеля в системах теплого пола. Комплект состоит из «комбинированного» блока и приемника дефектоискателя.

В состав «комбинированного» блока входит:

  1. 1. измеритель сопротивления изоляции;
  2. 2. формирователь проводящего канала («прожиг»);
  3. 3. генератор для трассировки кабеля;

Комплект позволяет находить все виды неисправностей: обрыв кабеля, короткое замыкание жил кабеля и понижение сопротивления изоляции жилы кабеля относительно экрана. Работает с нагревающими кабелями любого диаметра.

Особенности Установки BURNMAKER-2

  • Определение характера неисправности (обрыв кабеля, короткое замыкание и понижение изоляции) путем одновременного измерения трех сопротивлений: ЖИЛА1‑ЖИЛА2, ЖИЛА1‑ЭКРАН, ЖИЛА2-ЭКРАН.
  • Формирование устойчивого проводящего канала в месте неисправности с помощью высокого напряжения (до 5600 В).
  • Три алгоритма формирования проводящего канала высоким напряжением для различных типов нагревательного кабеля.
  • Формирование сигнала частотой 2 кГц для трассировки кабеля приемником дефектоискателем.
  • Четыре уровня выходного сигнала генератора в режиме трассировки кабеля.
  • Функция отстройки от внешних помех в режиме трассировки кабеля.
  • Вращение головки приемника в 3 плоскостях.
Характеристики Значения
Напряжение пробоя изоляции 1200 – 5600 В (в зависимости от нагрузки и режима)
Диапазон измеряемых сопротивлений 1.0 Ом – 2.0 МОм
Частота генератора тестового сигнала 2000 Гц
Выходная мощность генератора до 20 Ватт (в зависимости от нагрузки)
Напряжения питания блока «комбинированного» ~220 В 50 Гц
Максимальное потребление блока «комбинированного» не более 1000 Ватт
Габаритные размеры блока «комбинированного» 420х210х460
Масса прибора блока «комбинированного» не более 22 кг
1. Блок комбинированный - 1 шт.;
2. Кабель переходной высоковольтный - 1 шт.;
3. Кабель переходной низковольтный (трехжильный) - 1 шт.;
4. Кабель переходной низковольтный (двухжильный) - 1 шт.;
5. Кабель сетевой - 1 шт.;
6. Инструкция по эксплуатации - 1 шт.;
