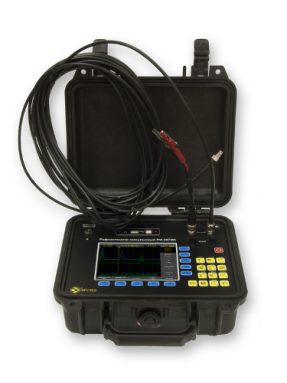

Защищённый высокоточный импульсный рефлектометр РИ-307М3 «СТРИЖ»

Рефлектометр импульсный РИ-307М3 для систем ОДК

РИ-307М3 - эффективный высокоточный двухканальный полевой рефлектометр специально предназначенный для выполнения измерений в системах ОДК. Прибор создан с учетом пожеланий и рекомендаций эксплуатирующих организаций (Ассоциация производителей и потребителей трубопроводов с индустриальной полимерной изоляцией).

Программное обеспечение доступно для скачивания с сайта АО "ЭРСТЕД".

Область применения РИ-307М3

РИ-307М3 позволяет с высокой точностью определять следующие основные повреждения в теплосетях оснащенных системой ОДК:

• Место обрыва сигнального или транзитного проводников;
• Место короткого замыкания сигнального или транзитного проводников на трубу;
• Место намокания ППУ изоляции;

Особенности

Прибор РИ-307М3 является глубокой модернизацией стандартного рефлектометра РИ-307 в части как аппаратного, так и программного обеспечения:

• За счет увеличения эффективной частоты дискретизации до 3.2 ГГц в 4 раза поднята разрешающая способность приемного тракта до 0.3 нс, что эквивалентно инструментальной погрешности 3 см при КУ=1.5 на шкале расстояний.
• Введены два дополнительных «коротких» диапазона 15 м и 30 м для повышения эффективности измерений в ближней зоне;
• Обновленная функция Лупы позволяет получать детализацию рефлектограммы 3 см на любом диапазоне по дальности от 15 м до 32 км, кроме того для более удобного просмотра отдельных участков предусмотрен горизонтальный «цифровой зум»;
• Переработка приемного тракта позволила улучшить качество принимаемого сигнала -фронты зондирующих импульсов стали более крутыми, и как следствие повысилась детализация рефлектограмм;
• Появилась функция прокрутки окна лупы в пределах диапазона;
• Появилась возможность сравнивать рефлектограммы снятые для разных диапазонов по дальности;
• Введена функция «Снимок экрана» позволяющая мгновенно сделать снимок текущего экрана прибора сохранить его в виде файла в формате JPG c указанием даты и времени; снимки записываются на внешний накопитель одновременно с файлами рефлектограмм и могут быть прочитаны любым графическим или текстовым редактором, что может быть полезно при составлении отчетов;
• В качестве опции прибор может быть оснащен функцией оценки волнового сопротивления линии с точностью около 5%, что позволяет контролировать этот параметр на этапе производства труб, а на этапе монтажа трассы позволяет отбраковывать трубы, волновое сопротивление которых критически отличается от нормы, что, как уже говорилось, вызывает значительные выбросы на стыках, затрудняющие анализ при последующей эксплуатации СОДК.
• Сохранение положения курсоров при записи рефлектограммы в память
• Новая программа для работы с рефлектограммами на ПК;

Эргономичность, наглядность и удобство работы

• Большой яркий цветной TFT дисплей 5.7 дюйма с разрешением 640x480 пикселей и широким углом обзора для удобной работы и наглядного представления результатов измерений;
• Прямое управление измерительными параметрами позволяет быстро и наглядно управлять параметрами измерения без лишних затрат времени на переключения между меню;
• Двухкурсорная измерительная система позволяет измерять расстояния между любыми двумя точками трассы - прибор индицирует расстояние до первого и второго курсора, а также расстояние между ними;
• Автоматическое запоминание параметров измерения - при выключении прибора (кнопкой выключения или по таймеру автоотключения) параметры измерения запоминаются в энергонезависимой памяти, так что после повторного включения Вам не придется устанавливать измерительные параметры заново.

Измерительные характеристики   оптимизированные для СОДК

• Диапазоны по дальности оптимизированы для измерений СОДК - от 15 м до 32 км
• Минимальная дискретность рефлектограммы - 3 см при КУ=1.5;
• Широкий диапазон рабочих длительностей зондирующего импульса от 10 нс до 50 мкс позволяет оператору выбрать оптимальное соотношение разрешения прибора и перекрываемого затухания.
• На коротких участках с небольшим затуханием лучше использовать короткие зондирующие импульсы для обеспечения наилучшего разрешения;
• На длинных трассах с большим затуханием для обеспечения максимальной дальности необходимо устанавливать большую длительность зондирующего импульса;
• Коэффициент усиления и полоса пропускания прибора оптимизированы для нужд систем ОДК;
• Цифровое осреднение 1...128 реализаций позволяет эффективно подавлять асинхронные помехи и шумы;
• Два параллельных физических канала позволяют выявлять различия линий в реальном режиме времени не прибегая к сохранению рефлектограммы в память.

Специальные режимы измерения и анализа

• Одновременное отображение до 5 рефлектограмм прибор имеет возможность одновременно отображать рефлектограммы с двух физических входов и трѐх рефлектограмм из энергонезависимой памяти;
• Режим "Разность" (поточечное вычитание рефлектограмм) предназначен для выявления различий в рефлектограммах, может применяться как для рефлектограмм физических каналов, так и для рефлектограмм из памяти в любых сочетаниях в режиме реального времени;
• Режим "Захват" повышает эффективность работы прибора для определения дефектов непостоянных во времени ("мерцающих" дефектов) - прибор этом режиме накапливает на экране рефлектограммы сколь угодно продолжительное время, так что кратковременные события не будут пропущены.
• В качестве опции прибор может быть оснащен функцией оценки волнового сопротивления линии с точностью 5%, что позволяет контролировать этот параметр на этапе производства труб, а на этапе монтажа трассы позволяет подбирать трубы близкие по волновому сопротивлению, что позволяет существенно ослабить отражения зондирующего импульса на стыках, нежелательные для последующей эксплуатации СОДК.

Хранение результатов измерений и интерфейс c компьютером

• Большой объем энергонезависимой памяти прибора позволяет сохранить в энергонезависимой памяти до 300 именованных и датированных рефлектограмм с высоким разрешением (8000 точек на рефлектограму), что позволяет детально изучать результаты измерений и отслеживать их динамику за длительный период времени;
• функция «Снимок экрана» позволяющая мгновенно сделать снимок текущего экрана прибора сохранить его в виде файла в формате JPG c указанием даты и времени; снимки записываются на внешний накопитель одновременно с файлами рефлектограмм и могут быть прочитаны любым графическим или текстовым редактором, что может быть полезно при составлении отчетов;
• В приборе предусмотрена встроенная пополняемая таблица коэффициентов укорочения;
• Прибор оснащен USB-портом для записи/чтения рефлектограмм и таблицы коэффициентов укорочения на внешний USB-накопитель;
• Расширяемая функциональность встроенного ПО - легкое и безопасное обновление встроенного ПО рефлектометра через USB-накопитель.

Эксплуатация в жѐстких полевых условиях

• Ударопрочный, герметичный корпус;
• Пылевлагозащищенная клавиатура;
• Широкий диапазон рабочих температур -20C...+40C;
• Мощный LiIon аккумулятор позволяет длительное время обходиться без подзарядки - время непрерывной работы от аккумулятора не менее 8 часов, а функция автоотключения не допустит разряда прибора во время простоя;
• Скоростное зарядное устройство позволяет оперативно подзарядить прибор, обеспечивая при этом достаточное для проведения измерений время работы;
• Небольшие габариты 70х246х124 мм и вес не более 2,5 кг
