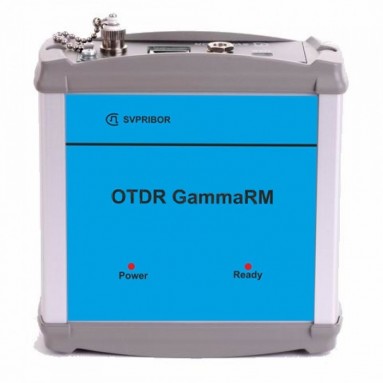

Оптический рефлектометр OTDR GammaRM 1310DF

OTDR GammaRM - одноканальный оптический рефлектометр для систем мониторинга. Прибор предназначен для временной или постоянной установки в узлы сети и выполнен в компактном корпусе, специально для удобного размещения даже в небольшие настенные шкафы. Управление прибором а так же проведение измерений осуществляется по протоколу TCP/IP. Настройка сетевой конфигурации прибора осуществляется через встроенный WEB-интрефейс. Предлагается два варианта оптических конфигураций для мониторинга светлых волокон (LF - Light Fiber), для мониторинга темных волокон (DF - Dark Fiber).

Характеристики Значения
Тип измеряемого волокна Одномодовое (SMF)
Тип оптических разъемов FC/UPC
Вносимое затухание для сквозного канала менее 1 дБ
Изоляция между сквозным каналом и OTDR не менее 50дБ
Модуль 1310 DF
Длина волны OTDR, нм 1310±15
Динамический диапазон, дБ 36
Мертвая зона по затуханию, м 7
Мертвая зона по событиям, м 3
Длительность импульса, нс 6 - 20 000
Диапазоны расстояний, км 0.2; 0.5; 1.2; 2.5; 5; 10; 25; 50; 100; 200
Дискретность отображения затухания, дБ 0.001
Максимальное число точек 80000
Минимальная дискретность по расстоянию 8 см
Питание AC-DC адаптер 12В, 2А
Габариты/Масса 110 х 125 х 45 мм / 0.8 кг



1. Оптический рефлектометр OTDR GammaRM 1310DF – 1 шт.;
2. Руководство по эксплуатации – 1 экз.
