Корреляционный течеискатель ИСКОР-305

  • Гарантия 2 года
  • Производитель ТЕХНО-АС
  • Производство: Россия

Назначение корреляционного течеискателя Искор-305

Корреляционный течеискатель Искор-305 - переносной прибор, предназначенный для точного и быстрого обнаружения мест утечек жидкости из скрытых коммуникаций и несанкционированных врезок в трубопроводах хозяйственно-питьевого водоснабжения, горячего водоснабжения, отопления и других систем трубопроводов, при условии, что транспортируемая среда в трубопроводе под давлением.


Индикация утечки осуществляется визуально по графику корреляционной функции.


Искор-305 позволяет фиксировать акустические сигналы при помощи двух пьезоэлектрических акустических датчиков и отображает график корреляционной функции. Регулируемый фильтр помогает выделить нужный сигнал и ограничить влияние помех.


Применение корреляционного течеискателя Искор-305

  • Для систем водоснабжения и теплосетей (как для распределительных, так и магистральных), выполненных из чугунных, стальных и пластиковых труб.
  • Для диагностики и контроля герметичности нефтепродуктопроводов, работающих в условиях высокого давления.
  • Создание информационной базы данных состояния трубопроводов и результатов диагностики трубопроводов.

Основные преимущества корреляционного течеискателя Искор-305

  • Наличие двух радиоканалов.
  • Высокая помехозащищенность, регулируемый фильтр.
  • Оперативность и скорость расчетов.
  • Ударозащищенные водонепроницаемые датчики.
  • Малые габариты и вес.
  • Высокая точность определения мест разгерметизации, удобство в эксплуатации.
  • Визуальная индикация утечки по графику корреляционной функции.

Рекомендуемые области применения корреляционного течеискателя Искор-305

  • Теплосети.
  • Водоканал.
  • ЖКХ.
  • Продуктопроводы.

Характеристики корреляционного течеискателя Искор-305

Характеристики Значения
Длина диагностируемого участка трубопровода, м
Внимание! Для материала «Полиэтилен» поддерживается максимальная длина не более 160 метров.
от 10 до 1000
Диаметр трубопровода, мм от 25 до 1000
Давление в трубопроводе, атм не менее 1,5
Точность определения утечки (максимума корреляционной функции) при усреднении по 60 измерениям, см
- от 10 до 250 м не более ±5
- от 250 до 500 м не более ±10
- от 500 до 1000 м не более ±15
Время построения корреляционной функции при усреднении по 60 измерениям, мин
- от 10 до 250 м не более 3
- от 250 до 500 м не более 4,5
- от 500 до 1000 м не более 4,5
Частоты фильтрации сигнала утечки
- фильтр нижних частот, кГц 1,0; 1,5; 2,2
- фильтр верхних частот, кГц 0,3; 0,4; 0,5
- цифровой фильтр, Гц от 65 до 4500
Общие данные
Дальность работы радиоканала 433 МГц между корреляционным приемником и каждым предусилителем-передатчиком, м не менее 500
Дисплей графический, TFT, 320х480 точек
Электропитание встроенные Li-Ion аккумуляторы
Время заряда аккумуляторов от комплектного источника питания с зарядным устройством, час не более 6
Допустимый диапазон температур окружающей среды при эксплуатации, °С от -25 до +45
Время непрерывной работы, час
- в нормальных условиях не менее 8
- при пониженной температуре -25°С не менее 6
Средняя наработка на отказ, час не менее 2000
Класс защиты от внешних воздействий
- акустического датчика АДК-305 IP65
- предусилителя-передатчика УП-305 IP51
- корреляционного приемника КП-305, источника питания, зарядного устройства IP42
Габаритные размеры, мм
- акустического датчика АДК-305 Ø36, Н=68, Lкабеля=5 м
- предусилителя-передатчика УП-305 135x95x78
- корреляционного приемника КП-305 152x203x51
Масса, кг
- акустического датчика АДК-305 0,3
- предусилителя-передатчика УП-305 0,9
- корреляционного приемника КП-305 1,3
1. Приемник корреляционный КП-305 - 1 шт.;

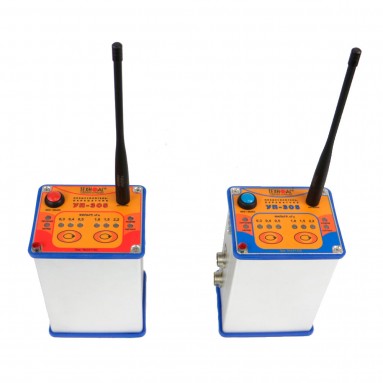

2. Предусилитель-передатчик УП-305К - 1 шт.;
3. Предусилитель-передатчик УП-305С - 1 шт.;
4. Датчик акустический АДК-305 - 2 шт.;
5. Антенна - 4 шт.;
6. Источник питания И305.02.040 - 1 шт.;
7. Наушники - 1 шт.;
8. Переходник USB-SD/Micro - 1 шт.;
9. SD-карта (8 Гб) - 1 шт.;

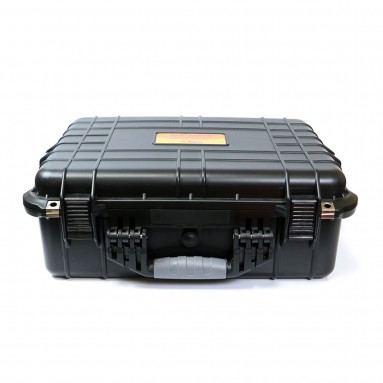

10. Чемодан-кейс - 1 шт.;
11. Руководство по эксплуатации - 1 шт.
