Корреляционный течеискатель ИСКОР-319КД

Описание в PDF

Трассопоисковый приемник АП-019.3 и трассопоисковый приемник АП-027M

Держатель для трассопоискового приемника АП-027M

Корреляционный течеискатель ИСКОР-319КД - комплект щупов

Корреляционный течеискатель ИСКОР-319КД - щуп

Гарантия 2 года
Производитель ТЕХНО-АС
Производство: Россия

Назначение корреляционного течеискателя Искор-319КД

Определение корреляционным методом местоположения утечек жидкости из трубопроводов хозяйственно-питьевого водоснабжения, горячего водоснабжения, отопления и других систем трубопроводов, при условии, что транспортируемая среда в трубопроводе под давлением.
Проведение трассировки подземных коммуникаций с отображением оси коммуникации и цифровым измерением глубины залегания.
Встроенный модуль GPS/ГЛОНАСС сохранения координат с последующим нанесением трассы коммуникации на карту.
Уточнение местам утечки акустическим течеискателем.
Диагностика запорной арматуры.
Создание информационной базы данных состояния трубопроводов и результатов диагностики трубопроводов.

Корреляционный течеискатель с двумя радиоканалами.

Выполняемые функции корреляционным течеискателем Искор-319КД

Поиск места разгерметизации трубопроводов и несанкционированных врезок корреляционным методом и акустическим методами.
Поиск и трассировка подземных коммуникаций (трубопроводы, кабельные линии).
Трассировка подземных коммуникаций с графическим отображением оси коммуникации и цифровым измерением глубины залегания.
Функция сохранения координат для нанесения на карту.
Диагностика запорной арматуры.
Поиск мест повреждения кабелей индукционным и акустическим (совместно с генератором высоковольтных импульсов) методами.

Основные преимущества корреляционного течеискателя Искор-319КД

Наличие двух радиоканалов.
Высокая помехозащищенность, регулируемый фильтр.
Оперативность и скорость расчетов.
Ударозащищенные водонепроницаемые датчики.
Малые габариты и вес.
Высокая точность определения мест разгерметизации, удобство в эксплуатации.
Визуальная индикация утечки по графику корреляционной функции.
Возможность обнаружения подземных коммуникация в пассивном режиме («ШП», 50 и 100 Гц).
Проведение трассировки подземных коммуникаций в активном режиме от генератора.
Уточнение места утечки акустическим методом в режиме «График».

Применение корреляционного течеискателя Искор-319КД

Для систем водоснабжения и теплосетей (как для распределительных, так и магистральных), выполненных из чугунных, стальных и пластиковых труб.
Для диагностики и контроля герметичности нефтепродуктопроводов, работающих в условиях высокого давления.

Характеристики корреляционного течеискателя Искор-305

Общие данные
Характеристики	Значения
Длина диагностируемого участка трубопровода, м Внимание! Для материала «Полиэтилен» поддерживается максимальная длина не более 160 метров.	от 10 до 1000
Диаметр трубопровода, мм	от 25 до 1000
Давление в трубопроводе, атм	не менее 1,5
Точность определения утечки (максимума корреляционной функции) при усреднении по 60 измерениям, см
- от 10 до 250 м	не более ±5
- от 250 до 500 м	не более ±10
- от 500 до 1000 м	не более ±15
Время построения корреляционной функции при усреднении по 60 измерениям, мин
- от 10 до 250 м	не более 3
- от 250 до 500 м	не более 4,5
- от 500 до 1000 м	не более 4,5
Частоты фильтрации сигнала утечки
- фильтр нижних частот, кГц	1,0; 1,5; 2,2
- фильтр верхних частот, кГц	0,3; 0,4; 0,5
- цифровой фильтр, Гц	от 65 до 4500
Дальность работы радиоканала 433 МГц между корреляционным приемником и каждым предусилителем-передатчиком, м	не менее 500
Дисплей	графический, TFT, 320х480 точек
Электропитание	встроенные Li-Ion аккумуляторы
Время заряда аккумуляторов от комплектного источника питания с зарядным устройством, час	не более 6
Допустимый диапазон температур окружающей среды при эксплуатации, °С	от -25 до +45
Время непрерывной работы, час
- в нормальных условиях	не менее 8
- при пониженной температуре -25°С	не менее 6
Средняя наработка на отказ, час	не менее 2000
Класс защиты от внешних воздействий
- акустического датчика АДК-305	IP65
- предусилителя-передатчика УП-305	IP51
- корреляционного приемника КП-305, источника питания, зарядного устройства	IP42
Габаритные размеры, мм
- акустического датчика АДК-305	Ø36, Н=68, Lкабеля=5 м
- предусилителя-передатчика УП-305	135x95x78
- корреляционного приемника КП-305	152x203x51
Масса, кг
- акустического датчика АДК-305	0,3
- предусилителя-передатчика УП-305	0,9
- корреляционного приемника КП-305	1,3

Характеристики трассопоискового приемника АП-019.3

Характеристики	Значения
Квазирезонансные частоты фильтров	50(60) / 100(120) / 512 / 1024 / 8192 / 32768 Гц
Диапазон частот «Широкая полоса»	0,04…8 кГц
Частота фильтра в режиме «Зонд»	512 Гц
Диапазон частот «Радио»	8…40 кГц
Динамический диапазон входных сигналов	120 дБ
Количество встроенных датчиков	4
Максимальная чувствительность (режим «График» f0 = 33 кГц, некогерентные помехи +10 дБ в диапазоне от 31 до 35 кГц)	5 мкА на расстоянии 1 м
Объем памяти модуля GPS	2300 «точек»
Подключаемые внешние датчики	CI-105, CI-110, НР-117, ДОДК-117, ДКИ-117 (пр-во ТЕХНО-АС)
Управление чувствительностью	- автоматическое – для 2D отображения «Трасса»; - полуавтоматическое / ручное (по выбору) – для режимов «График», «График+», «MIN&MAX» и «Зонд»; - автоматическое / ручное (по выбору) – для режима «2 частоты»
Определение глубины залегания трассы	- 0...10 м; - автоматически в режиме «Трасса»; - по нажатию кнопки в режиме «Зонд»
Точность определения глубины залегания	±5%
Измерение тока принимаемого сигнала	- 0,01...9,99 А; - автоматически в режиме «Трасса»
Точность определения оси коммуникации, в % от глубины залегания	±5%
Поддержка энергосберегающих (прерывистых) режимов работы трассировочных генераторов	при совместной работе с трассировочными генераторами пр-ва ТЕХНО-АС («Импульсный» режим)
Визуальная индикация	LCD дисплей, 320х240 пикселей, LED подсветка
Индицируемые параметры	- 2D визуализация положения трассы относительно прибора; - глубина залегания трассы; - ток сигнала; - графики уровня сигнала; - сила сигнала; - параметры настройки и управления
Звуковая индикация	встроенный излучатель: - синтезированный звук ЧМ; - звуковая индикация нажатия кнопок
Источник питания	4…7 В: - 4 элемента тип «С»; - внешний аккумулятор (Power Bank - опция)
Время непрерывной работы от одного комплекта щелочных батарей	не менее 20 часов
Автоматическое отключение питания при бездействии для экономии заряда	после 30 минут
Диапазон температур эксплуатации / хранения	-20…+60°С / -30…+60°С
Степень защиты корпуса	IP54
Габаритные размеры	330х140х700 мм
Масса	2,45 кг

Характеристики трассопоискового приемника АП-027М

Характеристики	Электромагнитный трассо-дефектопоиск	Акустический трассо-дефектопоиск
Вид принимаемого сигнала	непрерывный / прерывистый	монотонный / импульсный
Частоты цифровой фильтрации	Центральная частота квазирезонансного фильтра 50/60 Гц, 100…450 Гц через 50 Гц, 120…540 Гц через 60 Гц, 512 Гц, 1024 Гц, 8192 Гц, 33 кГц	Ограничение диапазона «снизу» 0,1 / 0,15 / 0,21 / 0,31 / 0,45 / 0,65 / 0,95 / 1,38 кГц; Ограничение диапазона «сверху» 2,00 / 1,38 / 0,95 / 0,65 / 0,45 / 0,31 / 0,21 / 0,15 кГц
	Двухчастотные режимы 1024 Гц + 2048 Гц, 1024 Гц + 8192 Гц
«Широкая полоса»	0,05…8,6 кГц	0,09…2,20 кГц / 0,03…0,50 кГц
Визуальная индикация	ЖКИ: - символы и значения выбираемых режимов и параметров; - анимированная шкала уровня входного сигнала; - цифровое значение и анимированная шкала уровня выходного сигнала; - график (движущаяся диаграмма) уровня выходного сигнала; - частотный спектр выходного сигнала; - цифровое и графическое отображение уровней выходного сигнала записанных в «памяти»
Звуковая индикация	Головные телефоны - натуральный широкополосный или отфильтрованный сигнал
	Головные телефоны - синтезированный звук ЧМ	-
	Встроенный излучатель - синтезированный звук ЧМ
Питание	напряжение 4…7 В: - аккумуляторы «тип АА» 1,2 В 4 шт. - щелочные (алкалиновые) батареи «тип АА» 1,5 В 4 шт.; - внешний аккумулятор
Количество сохраняемых значений в памяти	30
Время непрерывной работы, не менее	20 часов
Диапазон эксплуатационных температур	-20…+50ºС
Класс защиты	IP54
Габаритные размеры	220x102x42 мм
Масса	0,46 кг

Характеристики трассировочного генератора АГ-105

Характеристики	Значения
Частоты непрерывного «НП» или прерывистого «ПР» сигнала, Гц ± 0,1% «кГц»
Нагрузка «клипсы» или «клещи»	512 «0.5» / 1024 «1.0» / 8192 «8.2» / 32768 «33»
«Антенные» режимы	8192 - «8.2» / 32768 - «33» для «Lc» или 8192 - «8.2» для «AH»
Режим работы
«Антенные» режимы	встроенная передающая антенна «LC»
	внешняя передающая антенна «АН»
Режим работы
Режимы «модуляции» (сигналы специальной формы)	- прерывистый «ПР» (кратковременные посылки сигнала); - длительность посылки 0,12 сек.; - частота следования посылок 1 Гц
	- двухчастотный «2F» (одновременная генерация частот 1024 Гц и 8192 Гц); - соотношение амплитуд 4/1 (соответственно)
Выходные параметры при напряжении питания 12…15 В
Выходной ток, А
Ограниченный программой при ручном повышении, ≥	5 - при частотах 512 Гц «0.5» / 1024 Гц «1.0» / 8192 Гц «8.2» / «2F»
	3 - при частоте 32768 Гц «33»
Заданный для автоматического согласования, ≥	0,2 - при частотах 512 Гц «0.5» / 1024 Гц «1.0» / «2F»
	0,1 - при частотах 8192 Гц «8.2» / 32768 Гц «33»
Максимальное выходное напряжение, В
В зависимости от «модуляции», ≥	32 - в двухчастотном режиме модуляции «2F»
	40 - в других режимах
Максимальная выходная мощность, Вт
Ограниченная программой, ≥	20 - при частотах 512 Гц «0.5» / 1024 Гц «1.0» / 8192 Гц «8.2»
	6 - при частоте 32768 Гц «33»
Источники питания
Напряжение питания	7...15 В
Батарейный комплект «тип С×8»	8 щелочных («alkaline») элементов 1,5 В «тип С»
Внешние источники питания (не входят в комплект поставки)	- аккумулятор «12 В» (например, автомобильный); - выходное напряжение 11...14 В при токе не менее 4 А
	- сетевой блок питания АГ114М.02.020 (дополнительная принадлежность); - выходное напряжение 15 В, мощность 60 Вт
Время работы («жизненный цикл» зависит от качества батарей)	при работе от батарейного комплекта «тип С×8» ≈ 5 часов в режимах «НП» и «2F» (при исходной выходной мощности 7 Вт) или ≈ 25 часов в режиме «ПР» (при исходной выходной мощности 15 Вт)
	при внешнем источнике питания, полностью определяется его свойствами и, соответственно, при питании от сетевого блока, время работы не ограничено
Функциональные особенности
Автоматическое управление выходной мощностью в процессе генерации	пропорциональное управление выходной мощностью в зависимости от «энергетического потенциала» источника питания
Согласование с нагрузкой	автоматическое, до достижения определенной интенсивности потребления или до достижения тока в нагрузке: - ≥ 0,2 А при частотах 512 Гц «0.5» / 1024 Гц «1.0» / «2F»; - ≥ 0,1 А при частотах 8192 Гц «8.2» и 32768 Гц «33»
	ручное (кнопками МЕНЬШЕ / БОЛЬШЕ « ») после автоматического согласования
Варианты подключения к исследуемой коммуникации	контактное подключение с возвратом тока через землю
	бесконтактное подключение с применением встроенной передающей антенны «LC»
	бесконтактное подключение с применением внешней передающей антенны «АН»
	бесконтактное подключение с применением индукционных передающих клещей
Конструктивные параметры
Выходной усилитель мощности	модифицированный CLASS D КПД до 85%
Габаритные размеры, мм	216х180х105 мм
Вес, кг	2
Условия эксплуатации
Допустимый диапазон температур окружающей среды при эксплуатации	-30…+60ºС (с «батарейным» питанием, не рекомендуется эксплуатация при отрицательных температурах окружающей среды)
Степень защиты корпуса	IP65 (при закрытой крышке корпуса - кейса)

Характеристики электромагнитного датчика EMD-257

Характеристики	Значения
Тип преобразователя	резонансная ферритовая магнитная антенна
Частота резонанса	50…60 Гц /100 Гц / 512 Гц / 1024 Гц / 8192 Гц / 33 кГц
Тип питания	от приемника
Коммутация резонанса	принудительная (управляется приемником)

Характеристики акустического датчика AD-257

Характеристики	Значения
Габаритные размеры прибора, не более, мм	60х130
Масса, не более, кг	0,95

Характеристики акустического датчика ADM-227

Характеристики	Значения
Масса датчика, кг	0,225±0,02
Масса штыря, кг	0,115±0,02
Габаритные размеры датчика, мм (без соединительного провода)	105(+2)x31(+1)
Габаритные размеры штыря, мм	190(+2)x29(+1)

1. Корреляционный приемник КП-305 - 1 шт.;
2. Предусилитель-передатчик УП-305К - 1 шт.;
3. Предусилитель-передатчик УП-305C - 1 шт.;
4. Акустический датчик АДК-305 - 2 шт.;
5. Антенна И305 - 4 шт.;
6. Зарядное устройство И305.02.010 - 1 шт.;
7. Источник питания И305.02.020 - 1 шт.;
8. SD-карта (8 Гб) - 1 шт.;
9. Картридер USB2.0 SD/MicroSD - 1 шт.;
10. Наушники с регулировкой громкости - 1 шт.;
11. Наушники - 1 шт.;

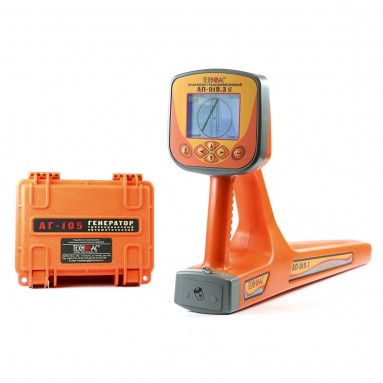

12. Генератор трассировочный АГ-105 - 1 шт.;
13. Трассопоисковый приемник АП-019.3 - 1 шт.;
14. Трассопоисковый приемник АП-027M - 1 шт.;
15. Комплект акустического датчика AD-257 - 1 шт.;
16. Акустический датчик малогабаритный ADM-227 с функцией магнитного датчика - 1 шт.;
17. Датчик электромагнитный EMD-257 - 1 шт.;
18. Батарейка типоразмер R14 алкалиновая - 12 шт.;
19. Батарейка типоразмер AA алкалиновая - 4 шт.;
20. Диск CD-R ПО АП-019.3 - 1 шт.;
21. Кабель USB 2,0 AM-mini USB 1 м - 1 шт.;
22. Кабель АГ105.02.020 - 1 шт.;
23. Кабель АГ120.02.020 - 1 шт.;
24. Кабель АГ120.02.050 - 1 шт.;
25. Кабель AP027.02.030 - 1 шт.;
26. Штырь АГ110.02.004 - 2 шт.;
27. Колпачок изоляционный d=8 мм - 2 шт.;
28. Контакт магнитный АГ120.02.090 - 2 шт.;
29. Отвертка крестовая - 1 шт.;
30. Пакет 25х30+4 ант. с липким слоем из ВП2-10-90 - 1 шт.;
31. Пакет 10х29+4 ант. с липким слоем из ВП2-10-90 - 1 шт.;
32. Пакет 18х26+4 ант. с липким слоем из ВП2-10-90 - 3 шт.;
33. Пакет 25х30+4 ант. с липким слоем из ВП2-10-90 - 2 шт.;
34. Чехол 53212 (сумка для приемник АП-019) - 1 шт.;
35. Чехол 53222 (сумка для комплекта) - 1 шт.;
36. Чехол 53186 (сумка для EMD-257) - 1 шт.;
37. Кейс И305.02.030 - 1 шт.;
38. Руководство по эксплуатации - 4 шт.
