Кабелетрассотечеискатель с возможностью контроля качества изоляции Атлет ТЭК-120ГАЗ-4Н

  • Гарантия 2 года
  • Производитель ТЕХНО-АС
  • Производство: Россия

Описание кабелетрассоискателя Атлет ТЭК-120ГАЗ-4Н

Многофункциональный трассопоисковый комплект для поиска подземных коммуникаций (кабельных линий, металлических трубопроводов и прочих коммуникаций из токопроводящих материалов).


Наличие акустического датчика и ударного механизма позволяет проводить трассировку НЕМЕТАЛЛИЧЕСКИХ трубопроводов, а также осуществлять поиск утечек из трубопроводов и поиск мест повреждения кабеля.

Датчики контроля изоляции ДКИ-117 и датчик-определитель дефектов коммуникаций ДОДК-117 осуществляют поиск мест повреждения внешней изоляции коммуникации.


В составе комплекта самый мощный мультичастотный генератор в линейке ТЕХНО-АС, с дальностью работы до 10 км. Подключение к искомой трассе возможно как контактным, так и бесконтактным способом.


Назначение кабелетрассоискателя Атлет ТЭК-120ГАЗ-4Н

  • Определение местоположения и глубины залегания скрытых подземных коммуникаций на глубине до 6 м.
  • Поиск утечек жидкости из трубопроводов на глубине до 3 м.
  • Трассировка коммуникаций с использованием генератора на расстояние до 10 км.
  • Трассировка НЕМЕТАЛЛИЧЕСКИХ трубопроводов.
  • Поиск электрических кабелей под напряжением.
  • Определение мест повреждения кабельных линий (акустическим и электромагнитным способом).
  • Поиск мест пересечения трубопровода и кабеля.
  • Поиск мест повреждения внешней изоляции коммуникации (трубопровода, кабеля).
  • Обследование участков местности перед проведением земляных работ.

Особенности приемника АП-027М

  • Цифровой трассопоисковый приемник.
  • Большой ЖК дисплей с переключаемыми режимами работы и индикации.
  • Отображение частотного спектра входного сигнала.
  • Вывод звукового сигнала как на наушники оператора, так и на встроенный динамик.
  • Приемник является многофункциональным прибором и может работать с внешними датчиками различного типа: электромагнитными EMD-257 и MED-127, акустическими AD-327, AD-257 и ADM-227, датчиком контроля качества изоляции DKI-117M, датчиком-определителем дефектов коммуникаций DODK-117M, накладной рамкой NR-117М, клещами индукционными CI-110 (CI-105).
  • При работе с акустическим - диапазон частот 0.03...2.2 кГц с возможностью устранения звуковых частот, находящихся вне полосы, занимаемой звуком дефекта.
  • При работе с электромагнитным датчиком - широкий набор рабочих частот: 50/60 Гц, 100…450 Гц через 50 Гц, 120…540 Гц через 60 Гц, 512 Гц, 1024 Гц, 8192 Гц, 33 кГц, «Широкая полоса» 50...8600 Гц, двухчастотные режимы 1024 Гц / 2048 Гц и 1024 Гц / 8192 Гц.
  • Класс защиты корпуса от внешних воздействий IP54.

Особенности генератора АГ-120ТМ

  • Автоматическое согласование по заданному току в нагрузке, вместо выходной мощности, позволяет получить прогнозируемый уровень сигнала на входе поискового приемника.
  • Мультичастотный (200...10000 Гц) многофункциональный прибор может комплектоваться любым поисковым приемником, использующим данный диапазон частот.
  • Автоматический выбор выходной мощности “интеллектуальной” программой выбора мощности.
  • Встроенный “мультиметр выхода” показывает напряжение, ток, сопротивление и мощность в нагрузке.
  • Высокий выходной ток (до 15 А) позволяет эффективно работать на “низкоомных” (до КЗ) нагрузках (например, заземленных трубопроводах).
  • Высокое выходное напряжение (220 В автономное / 330 В с дополнительным аккумулятором) позволяет эффективно трассировать “высокоомные” коммуникации большой протяженности.
  • Многофункциональность: работа без непосредственного подключения с резонансной передающей антенной, индуктивными клещами, ударным механизмом и датчиком контроля изоляции.
  • Возможность работы в дождливую погоду (вкл./откл.; просмотр параметров с закрытой крышкой).

Рекомендуемые области применения кабелетрассоискателя Атлет ТЭК-120ГАЗ-4Н

  • Электросети.
  • Телекоммуникация.
  • Строительно-монтажные организации.
  • ЖКХ.
  • Водоканалы.
  • Теплосети.
  • Нефтегазовая отрасль.
  • Геодезия.

Характеристики трассопоискового приемника АП-027М

Характеристики Электромагнитный трассо-дефектопоиск Акустический трассо-дефектопоиск
Вид принимаемого сигнала непрерывный / прерывистый монотонный / импульсный
Частоты цифровой фильтрации Центральная частота квазирезонансного фильтра 50/60 Гц, 100…450 Гц через 50 Гц, 120…540 Гц через 60 Гц, 512 Гц, 1024 Гц, 8192 Гц, 33 кГц Ограничение диапазона «снизу» 0,1 / 0,15 / 0,21 / 0,31 / 0,45 / 0,65 / 0,95 / 1,38 кГц;
Ограничение диапазона «сверху» 2,00 / 1,38 / 0,95 / 0,65 / 0,45 / 0,31 / 0,21 / 0,15 кГц
 Двухчастотные режимы 1024 Гц + 2048 Гц, 1024 Гц + 8192 Гц
«Широкая полоса» 0,05…8,6 кГц 0,09…2,20 кГц / 0,03…0,50 кГц
Визуальная индикация ЖКИ:
- символы и значения выбираемых режимов и параметров;
- анимированная шкала уровня входного сигнала;
- цифровое значение и анимированная шкала уровня выходного сигнала;
- график (движущаяся диаграмма) уровня выходного сигнала;
- частотный спектр выходного сигнала;
- цифровое и графическое отображение уровней выходного сигнала записанных в «памяти»
Звуковая индикация Головные телефоны - натуральный широкополосный или отфильтрованный сигнал
Головные телефоны - синтезированный звук ЧМ -
Встроенный излучатель - синтезированный звук ЧМ
Питание напряжение 4…7 В:
- аккумуляторы «тип АА» 1,2 В 4 шт.
- щелочные (алкалиновые) батареи «тип АА» 1,5 В 4 шт.;
- внешний аккумулятор
Количество сохраняемых значений в памяти 30
Время непрерывной работы, не менее 20 часов
Диапазон эксплуатационных температур -20…+50ºС
Класс защиты IP54
Габаритные размеры 220x102x42 мм
Масса 0,46 кг

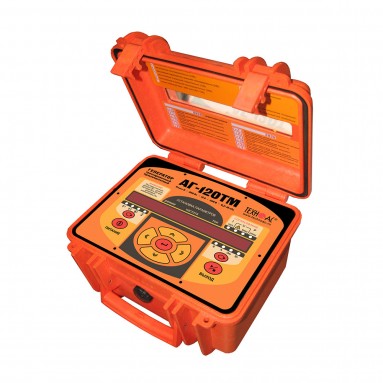

Характеристики трассировочного генератора АГ-120ТМ

Характеристики Значения
Частоты синусоидального сигнала, Гц
Частоты f1, f2, f3 («постоянные») 200…9999 Гц
выбираются в диапазоне с дискретностью 1 Гц и точностью ±0,05%, заносятся в энергонезависимую память
Частота f1 («временная») 200…9999 Гц
выбирается взамен одной из «постоянных», не заносится в память, существует до выключения питания
Режимы генерации
Режим 1 непрерывный «НП»
Режим 2 кратковременные посылки «ПР» (прерывистый):
- длительность импульса - 100 мс;
- частота следования импульсов - 1 Гц
Режим 3 двухчастотный «2F» (одновременная генерация):
- первая частота - 1024 Гц;
- вторая частота - 8192 Гц;
- соотношение амплитуд первой и второй частот - 4:1
Режим 4 генерация ударных импульсов «УР» (ударный режим):

- амплитуда импульса - равна напряжению питания, выбирается автоматической перекоммутацией источников питания в зависимости от заданной силы удара («С1», «С2» или «С3» на поле «ТОК»)

- частота следования импульсов (ударов), уд./мин.:
--- низкая - 30
--- средняя - 60
--- высокая - 120

- длительность импульса - минимально достаточная для производства удара механизмом УМ-112, задается автоматически
Выходные параметры синусоидальной генерации
Выходной ток, А
Максимальный в ручном режиме:
- непрерывная и двухчастотная генерация 10
- кратковременные посылки 15
Задаваемый для автосогласования десять предустановленных значений в диапазоне 0,1…9,9 А, могут быть изменены пользователем с дискретностью 0,1 А и занесены в энергонезависимую память
Максимальное выходное напряжение, В
При автономном питании 220 (180 при «2F»)
С добавлением внешнего аккумулятора 12 В 330 (260 при «2F»)
При питании от сетевого блока 110 (90 при «2F»)
Максимальная выходная мощность, Вт
При автономном питании или от внешнего аккумулятора 21 В 150 непрерывно на 1,3...300 Ом и «2F» на 1,3...200 Ом / 200 импульсы на 0,8...200 Ом
С добавлением внешнего аккумулятора 12 В 200 непрерывно на 2,0...150 Ом и «2F» на 2,0...300 Ом / 300 импульсы на 1,3...300 Ом
От сетевого блока (СБП) 100 на 1,0...120 Ом непрерывно / импульсы или на 1,3...80 Ом при «2F»
ПРИМЕЧАНИЕ
При неполной зарядке или (и) на частотах выше «логарифмической середины» диапазона (1,1 кГц) допускается уменьшение максимальной мощности с ростом частоты и сопротивления нагрузки, но не более чем на 3 дБ
Допустимое сопротивление нагрузки - любое (0…∞);
- ограничение тока на «низкоомных» нагрузках, «Uмакс» на «высокоомных» нагрузках
Согласование с нагрузкой - автоматическое, обеспечивающее достижение заданного тока в нагрузке;
- ручное (кнопками "Вверх" или "Вниз")
Источники питания
Встроенный аккумуляторный комплект два свинцово - кислотных герметизированных аккумулятора 12 В/15 Ач (технология AGM) с автоматической перекоммутацией 12 В/30 Ач или 24 В/15 Ач
Ресурс питания при 0ºС в зависимости от мощности не менее, ч
Непрерывная и двухчастотная генерация 1,7 (при 150 Вт автономно/200 Вт с доп. акк. 12 В)
4,0 (при 65 Вт автономно/100 Вт с доп. акк. 12 В)
Импульсные посылки одной частоты 11 (при 200 Вт автономно/300 Вт с доп. акк. 12 В)
25 (при 100 Вт автономно/150 Вт с доп. акк. 12 В)
Генерация ударных импульсов с максимальной частотой 80 уд./мин. 25 (при силе удара «С2» автономно или «С3» с доп. акк.)
62 (при силе удара «С1» автономно)
Время зарядки полностью разряженных автономных аккумуляторов не более, ч 8
Сетевой блок для работы или зарядки аккумуляторов выходное напряжение 15 В, выходной ток 15 А max
Допустимые внешние аккумуляторы 11...14 В / 22...28 В
Функциональные особенности
Автоматические функции - выбор оптимального режима питания (коммутация внутренних и внешнего источников питания);
- автосогласование (достижение заданного тока в нагрузке);
- автоматический «интеллектуальный» выбор выходной мощности;
- специальная программа управления передающей антенной;
- встроенное автоматическое зарядное устройство;
- автоотключение питания при простое (1 мин.)
Автоматические выключения генерации (зарядки) - при разряде аккумуляторов ниже допустимой нормы;
- при несоответствии внешнего напряжения режиму зарядки;
- при превышении допустимого потребляемого тока;
- при отключении внешнего питания в процессе генерации;
- при коротком замыкании выхода в процессе генерации;
- при несоответствии режима генерации наличию/отсутствию антенны на выходе
Типы подключаемых нагрузок при генерации «SIN» - непосредственное подключение к объекту с «возвратом» тока через жилу или броню кабеля;
- непосредственное подключение к объекту с «возвратом тока через землю» при помощи штыря – «заземлителя»;
- индуктивное подключение с применением передающей антенны на частоте 8192 Гц (выбирается автоматически при подключении антенны);
- индуктивное подключение с применением передающих «клещей» (возможен выбор кабеля из пучка)
Конструктивные параметры
Выходной усилитель мощности импульсный, CLASS D(BD), КПД > 80%
Индицируемые параметры (светодиодные сверх яркие цифровые индикаторы широкого температурного диапазона) - все питающие напряжения;
- режимы и установки;
- ресурс питания;
- «МУЛЬТИМЕТР ВЫХОДА»: «напряжение на выходе», «ток в нагрузке», «сопротивление нагрузки», «мощность в нагрузке»
Управление девятикнопочная клавиатура и наружный выключатель питания с индикатором наличия генерации, обеспечивающий работу под дождем с закрытой крышкой (благодаря запоминанию установленных параметров), «Интуитивный» интерфейс
Классификация электромагнитной совместимости по ГОСТ Р 51318.22-2006 класс А
Допустимый диапазон температур окружающей среды при эксплуатации -30…+45ºС
Степень защиты корпуса IP54
Габаритные размеры электронного блока (кейса), не более, мм 305х270х191
Вес электронного блока, не более, кг 14,5

Характеристики электромагнитного датчика EMD-257

Характеристики Значения
Тип преобразователя резонансная ферритовая магнитная антенна
Частота резонанса 50…60 Гц /100 Гц / 512 Гц / 1024 Гц / 8192 Гц / 33 кГц
Тип питания от приемника
Коммутация резонанса принудительная (управляется приемником)

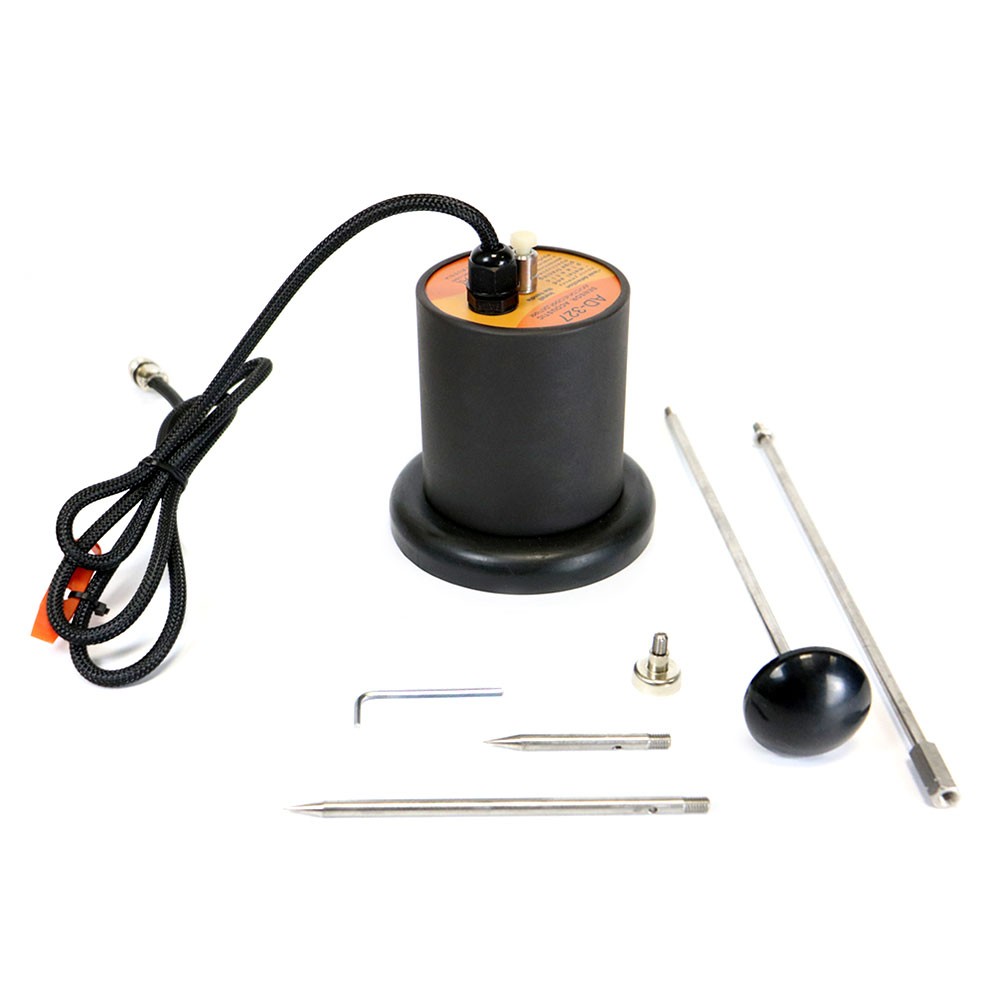

Характеристики акустического датчика AD-327

Характеристики Значения
Габаритные размеры прибора, не более, мм 120х135
Масса, не более, кг 1,7

Характеристики индукционной антенны ИЭМ-301.3

Характеристики Значения
Максимальная мощность, подводимая к «рамке», не более Вт 10
Модуль полного комплексного сопротивления на частоте 8192 Гц, Ом 36
Тип корпуса пластмассовый, герметичный

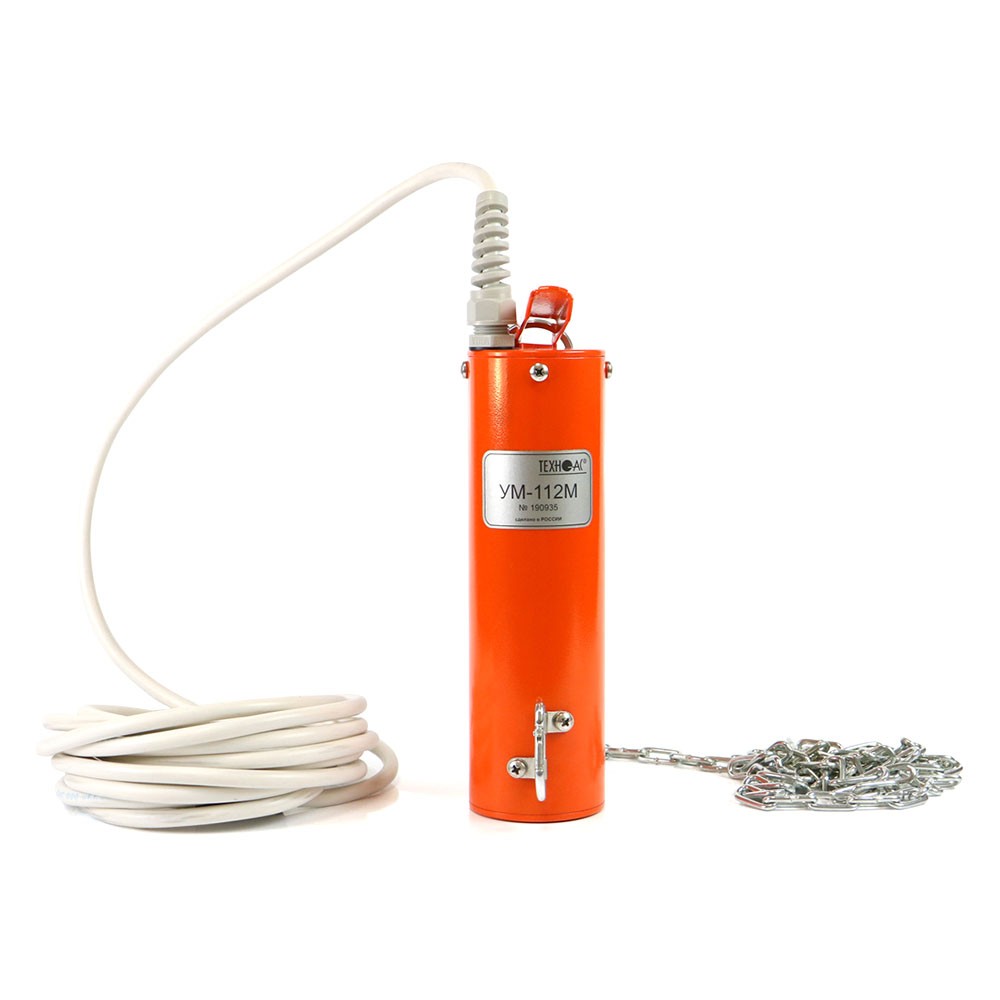

Характеристики ударного механизма УМ-112М

Характеристики Значения
Рабочее положение крепления ударного механизма на трубу
Допустимое любое
Оптимальное для максимальной дальности трассировки верхнее
Общие данные
Длина соединительного кабеля, м 5
Диаметр исследуемой трубы, мм от 50
Габаритные размеры, мм 90х200
Вес, кг 3

Характеристики датчика контроля качества изоляции DKI-117M

Характеристики Значения
Чувствительность в различных положениях переключателя, В:
- «0»
- «I»
- «II»

0,3…14
3…1400
30…1400
Частотный диапазон чувствительности, Гц 40...10000
Максимально допустимое переменное входное напряжение, В 400
База (расстояние между электродами в рабочем положении), не более, мм:
- на угол 30°
- на угол 60°

550
880
Длина штанг, не более, мм:
- в рабочем положении
- в транспортном положении

870
490
Вес, не более, кг 0,8

Характеристики датчика определителя дефектов коммуникаций DODK-117M

Характеристики Значения
Минимальная диагностируемая площадь повреждения изоляции на эксплуатирующихся газопроводах, мм2 15
Точность определения обрыва кабеля, м 0,25
Входное сопротивление датчика, МОм 2,4
Питание предварительного усилителя внешнее от приёмника
Коэффициент усиления предварительного усилителя, дБ 40
1. Трассопоисковый приемник АП-027M - 1 шт.;
2. Генератор трассировочный АГ-120ТМ - 1 шт.;
3. Комплект акустического датчика AD-327 - 1 шт.;
4. Электромагнитный датчик EMD-257 - 1 шт.;
5. Головные телефоны - 1 шт.;
6. Держатель для приемника АП-027.00.010 - 1 шт.;
7. Антенна индукционная ИЭМ-301.3 - 1 шт.;
8. Устройство зарядное AG120.02.100 - 1 шт.;
9. Кабель АГ120.02.020 - 1 шт.;
10. Кабель АГ120.02.050 - 1 шт.;
11. Кабель АГ105.02.020 - 1 шт.;
12. Ударный механизм УМ-112М - 1 шт.;
13. Датчик контроля качества изоляции DKI-117M - 1 шт.;
14. Датчик определитель дефектов коммуникаций DODK-117M - 1 шт.;
15. Контакт магнитный АГ120.02.090 - 2 шт.;
16. Штырь заземления АГ110.02.004 - 2 шт.;
17. Батарейки для приемника (AA) - 4 шт.;
18. Крестовая отвертка - 1 шт.;
19. Кабель для подключения внешнего питания AP027.02.030 - 1 шт.;
20. Сумка для антенны ИЭМ-301.3 (чехол 53107) - 1 шт.;
21. Сумка для ударного механизма УМ-112М (чехол 53208) - 1 шт.;
22. Сумка для электромагнитного датчика EMD-257 (чехол 53186) - 1 шт.;
23. Сумка для DKI (чехол 53178) - 1 шт.;
24. Сумка для генератора АГ-120ТМ (чехол 53181) - 1 шт.;
25. Сумка для комплекта (чехол 53183) - 1 шт.;
26. Руководство по эксплуатации - 3 шт.;
27. Паспорт - 1 шт.
