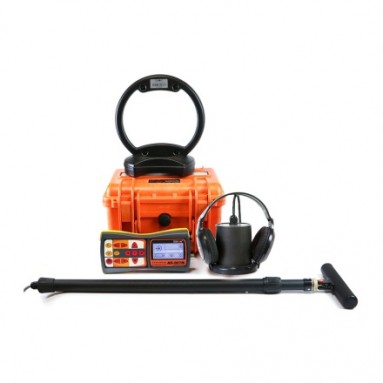

Кабеледефектоискатель Атлет ТЭК-127АНЭ

  • Гарантия 2 года
  • Производитель ТЕХНО-АС
  • Производство: Россия

Назначение кабеледефектоискателя Атлет ТЭК-127АНЭ

  • Поиск подземных трасс, электрических кабелей, армированных оптоволоконных линий и трубопроводов на расстоянии до 10 км, а также определение глубины их залегания и мест повреждения до 6 м.
  • Поиск мест повреждения силового кабеля индукционным методом.
  • Поиск мест повреждения кабеля акустическим методом.
  • Поиск мест пересечения трубопроводов и кабеля.

Комплект с интеллектуальным алгоритмом выявления дефектов и мощным генератором.


Особенности приемника АП-027М

  • Цифровой трассопоисковый приемник.
  • Большой ЖК дисплей с переключаемыми режимами работы и индикации.
  • Отображение частотного спектра входного сигнала.
  • Вывод звукового сигнала как на наушники оператора, так и на встроенный динамик.
  • Приемник является многофункциональным прибором и может работать с внешними датчиками различного типа: электромагнитными EMD-257 и MED-127, акустическими AD-327, AD-257 и ADM-227, датчиком контроля качества изоляции DKI-117M, датчиком-определителем дефектов коммуникаций DODK-117M, накладной рамкой NR-117М, клещами индукционными CI-110 (CI-105).
  • При работе с акустическим - диапазон частот 0.03...2.2 кГц с возможностью устранения звуковых частот, находящихся вне полосы, занимаемой звуком дефекта.
  • При работе с электромагнитным датчиком - широкий набор рабочих частот: 50/60 Гц, 100…450 Гц через 50 Гц, 120…540 Гц через 60 Гц, 512 Гц, 1024 Гц, 8192 Гц, 33 кГц, «Широкая полоса» 50...8600 Гц, двухчастотные режимы 1024 Гц / 2048 Гц и 1024 Гц / 8192 Гц.
  • Класс защиты корпуса от внешних воздействий IP54.

Особенности генератора АГ-120ТМ

  • Автоматическое согласование по заданному току в нагрузке, вместо выходной мощности, позволяет получить прогнозируемый уровень сигнала на входе поискового приемника.
  • Мультичастотный (200...10000 Гц) многофункциональный прибор может комплектоваться любым поисковым приемником, использующим данный диапазон частот.
  • Автоматический выбор выходной мощности “интеллектуальной” программой выбора мощности.
  • Встроенный “мультиметр выхода” показывает напряжение, ток, сопротивление и мощность в нагрузке.
  • Высокий выходной ток (до 15 А) позволяет эффективно работать на “низкоомных” (до КЗ) нагрузках (например, заземленных трубопроводах).
  • Высокое выходное напряжение (220 В автономное / 330 В с дополнительным аккумулятором) позволяет эффективно трассировать “высокоомные” коммуникации большой протяженности.
  • Многофункциональность: работа без непосредственного подключения с резонансной передающей антенной, индуктивными клещами, ударным механизмом и датчиком контроля изоляции.
  • Возможность работы в дождливую погоду (вкл./откл.; просмотр параметров с закрытой крышкой).

Рекомендуемые области применения кабеледефектоискателя Атлет ТЭК-127АНЭ

  • Электроэнергетика.

Характеристики трассопоискового приемника АП-027М

Характеристики Электромагнитный трассо-дефектопоиск Акустический трассо-дефектопоиск
Вид принимаемого сигнала непрерывный / прерывистый монотонный / импульсный
Частоты цифровой фильтрации Центральная частота квазирезонансного фильтра 50/60 Гц, 100…450 Гц через 50 Гц, 120…540 Гц через 60 Гц, 512 Гц, 1024 Гц, 8192 Гц, 33 кГц Ограничение диапазона «снизу» 0,1 / 0,15 / 0,21 / 0,31 / 0,45 / 0,65 / 0,95 / 1,38 кГц;
Ограничение диапазона «сверху» 2,00 / 1,38 / 0,95 / 0,65 / 0,45 / 0,31 / 0,21 / 0,15 кГц
 Двухчастотные режимы 1024 Гц + 2048 Гц, 1024 Гц + 8192 Гц
«Широкая полоса» 0,05…8,6 кГц 0,09…2,20 кГц / 0,03…0,50 кГц
Визуальная индикация ЖКИ:
- символы и значения выбираемых режимов и параметров;
- анимированная шкала уровня входного сигнала;
- цифровое значение и анимированная шкала уровня выходного сигнала;
- график (движущаяся диаграмма) уровня выходного сигнала;
- частотный спектр выходного сигнала;
- цифровое и графическое отображение уровней выходного сигнала записанных в «памяти»
Звуковая индикация Головные телефоны - натуральный широкополосный или отфильтрованный сигнал
Головные телефоны - синтезированный звук ЧМ -
Встроенный излучатель - синтезированный звук ЧМ
Питание напряжение 4…7 В:
- аккумуляторы «тип АА» 1,2 В 4 шт.
- щелочные (алкалиновые) батареи «тип АА» 1,5 В 4 шт.;
- внешний аккумулятор
Количество сохраняемых значений в памяти 30
Время непрерывной работы, не менее 20 часов
Диапазон эксплуатационных температур -20…+50ºС
Класс защиты IP54
Габаритные размеры 220x102x42 мм
Масса 0,46 кг

Характеристики трассировочного генератора АГ-120ТМ

Характеристики Значения
Частоты синусоидального сигнала, Гц
Частоты f1, f2, f3 («постоянные») 200…9999 Гц
выбираются в диапазоне с дискретностью 1 Гц и точностью ±0,05%, заносятся в энергонезависимую память
Частота f1 («временная») 200…9999 Гц
выбирается взамен одной из «постоянных», не заносится в память, существует до выключения питания
Режимы генерации
Режим 1 непрерывный «НП»
Режим 2 кратковременные посылки «ПР» (прерывистый):
- длительность импульса - 100 мс;
- частота следования импульсов - 1 Гц
Режим 3 двухчастотный «2F» (одновременная генерация):
- первая частота - 1024 Гц;
- вторая частота - 8192 Гц;
- соотношение амплитуд первой и второй частот - 4:1
Режим 4 генерация ударных импульсов «УР» (ударный режим):

- амплитуда импульса - равна напряжению питания, выбирается автоматической перекоммутацией источников питания в зависимости от заданной силы удара («С1», «С2» или «С3» на поле «ТОК»)

- частота следования импульсов (ударов), уд./мин.:
--- низкая - 30
--- средняя - 60
--- высокая - 120

- длительность импульса - минимально достаточная для производства удара механизмом УМ-112, задается автоматически
Выходные параметры синусоидальной генерации
Выходной ток, А
Максимальный в ручном режиме:
- непрерывная и двухчастотная генерация 10
- кратковременные посылки 15
Задаваемый для автосогласования десять предустановленных значений в диапазоне 0,1…9,9 А, могут быть изменены пользователем с дискретностью 0,1 А и занесены в энергонезависимую память
Максимальное выходное напряжение, В
При автономном питании 220 (180 при «2F»)
С добавлением внешнего аккумулятора 12 В 330 (260 при «2F»)
При питании от сетевого блока 110 (90 при «2F»)
Максимальная выходная мощность, Вт
При автономном питании или от внешнего аккумулятора 21 В 150 непрерывно на 1,3...300 Ом и «2F» на 1,3...200 Ом / 200 импульсы на 0,8...200 Ом
С добавлением внешнего аккумулятора 12 В 200 непрерывно на 2,0...150 Ом и «2F» на 2,0...300 Ом / 300 импульсы на 1,3...300 Ом
От сетевого блока (СБП) 100 на 1,0...120 Ом непрерывно / импульсы или на 1,3...80 Ом при «2F»
ПРИМЕЧАНИЕ
При неполной зарядке или (и) на частотах выше «логарифмической середины» диапазона (1,1 кГц) допускается уменьшение максимальной мощности с ростом частоты и сопротивления нагрузки, но не более чем на 3 дБ
Допустимое сопротивление нагрузки - любое (0…∞);
- ограничение тока на «низкоомных» нагрузках, «Uмакс» на «высокоомных» нагрузках
Согласование с нагрузкой - автоматическое, обеспечивающее достижение заданного тока в нагрузке;
- ручное (кнопками "Вверх" или "Вниз")
Источники питания
Встроенный аккумуляторный комплект два свинцово - кислотных герметизированных аккумулятора 12 В/15 Ач (технология AGM) с автоматической перекоммутацией 12 В/30 Ач или 24 В/15 Ач
Ресурс питания при 0ºС в зависимости от мощности не менее, ч
Непрерывная и двухчастотная генерация 1,7 (при 150 Вт автономно/200 Вт с доп. акк. 12 В)
4,0 (при 65 Вт автономно/100 Вт с доп. акк. 12 В)
Импульсные посылки одной частоты 11 (при 200 Вт автономно/300 Вт с доп. акк. 12 В)
25 (при 100 Вт автономно/150 Вт с доп. акк. 12 В)
Генерация ударных импульсов с максимальной частотой 80 уд./мин. 25 (при силе удара «С2» автономно или «С3» с доп. акк.)
62 (при силе удара «С1» автономно)
Время зарядки полностью разряженных автономных аккумуляторов не более, ч 8
Сетевой блок для работы или зарядки аккумуляторов выходное напряжение 15 В, выходной ток 15 А max
Допустимые внешние аккумуляторы 11...14 В / 22...28 В
Функциональные особенности
Автоматические функции - выбор оптимального режима питания (коммутация внутренних и внешнего источников питания);
- автосогласование (достижение заданного тока в нагрузке);
- автоматический «интеллектуальный» выбор выходной мощности;
- специальная программа управления передающей антенной;
- встроенное автоматическое зарядное устройство;
- автоотключение питания при простое (1 мин.)
Автоматические выключения генерации (зарядки) - при разряде аккумуляторов ниже допустимой нормы;
- при несоответствии внешнего напряжения режиму зарядки;
- при превышении допустимого потребляемого тока;
- при отключении внешнего питания в процессе генерации;
- при коротком замыкании выхода в процессе генерации;
- при несоответствии режима генерации наличию/отсутствию антенны на выходе
Типы подключаемых нагрузок при генерации «SIN» - непосредственное подключение к объекту с «возвратом» тока через жилу или броню кабеля;
- непосредственное подключение к объекту с «возвратом тока через землю» при помощи штыря – «заземлителя»;
- индуктивное подключение с применением передающей антенны на частоте 8192 Гц (выбирается автоматически при подключении антенны);
- индуктивное подключение с применением передающих «клещей» (возможен выбор кабеля из пучка)
Конструктивные параметры
Выходной усилитель мощности импульсный, CLASS D(BD), КПД > 80%
Индицируемые параметры (светодиодные сверх яркие цифровые индикаторы широкого температурного диапазона) - все питающие напряжения;
- режимы и установки;
- ресурс питания;
- «МУЛЬТИМЕТР ВЫХОДА»: «напряжение на выходе», «ток в нагрузке», «сопротивление нагрузки», «мощность в нагрузке»
Управление девятикнопочная клавиатура и наружный выключатель питания с индикатором наличия генерации, обеспечивающий работу под дождем с закрытой крышкой (благодаря запоминанию установленных параметров), «Интуитивный» интерфейс
Классификация электромагнитной совместимости по ГОСТ Р 51318.22-2006 класс А
Допустимый диапазон температур окружающей среды при эксплуатации -30…+45ºС
Степень защиты корпуса IP54
Габаритные размеры электронного блока (кейса), не более, мм 305х270х191
Вес электронного блока, не более, кг 14,5

Характеристики электромагнитного датчика EMD-257

Характеристики Значения
Тип преобразователя резонансная ферритовая магнитная антенна
Частота резонанса 50…60 Гц /100 Гц / 512 Гц / 1024 Гц / 8192 Гц / 33 кГц
Тип питания от приемника
Коммутация резонанса принудительная (управляется приемником)

Характеристики акустического датчика AD-327

Характеристики Значения
Габаритные размеры прибора, не более, мм 120х135
Масса, не более, кг 1,7

Характеристики индукционной антенны ИЭМ-301.3

Характеристики Значения
Максимальная мощность, подводимая к «рамке», не более Вт 10
Модуль полного комплексного сопротивления на частоте 8192 Гц, Ом 36
Тип корпуса пластмассовый, герметичный
1. Трассопоисковый приемник АП-027M - 1 шт.;
2. Генератор АГ-120ТМ - 1 шт.;
3. Датчик электромагнитный EMD-257 - 1 шт.;
4. Комплект акустического датчика AD-327 - 1 шт.;
5. Индукционная антенна ИЭМ-301.3 - 1 шт.;
6. Головные телефоны - 1 шт.;
7. Держатель для приемника АП-027.00.010 - 1 шт.;
8. Батарейки для приемника (AA) - 4 шт.;
9. Устройство зарядное AG120.02.100 - 1 шт.;
10. Кабель для подключения внешнего аккумулятора АГ120.02.020 - 1 шт.;
11. Кабель для подключения нагрузки АГ120.02.050 - 1 шт.;
12. Кабель АГ105.02.020 - 1 шт.;
13. Контакт магнитный АГ120.02.090 - 2 шт.;
14. Штырь заземления АГ110.02.004 - 2 шт.;
15. Крестовая отвертка - 1 шт.;
16. Кабель для подключения внешнего аккумулятора AP027.02.030 - 1 шт.;
17. Сумка для индукционной антенны ИЭМ-301.3 (чехол 53107) - 1 шт.;
18. Сумка для электромагнитного датчика EMD-257 (чехол 53186) - 1 шт.;
19. Сумка для генератора АГ-120ТМ (чехол 53181) - 1 шт.;
20. Сумка для комплекта (чехол 53183) - 1 шт.;
21. Руководство по эксплуатации - 3 шт.;
22. Паспорт - 1 шт.
