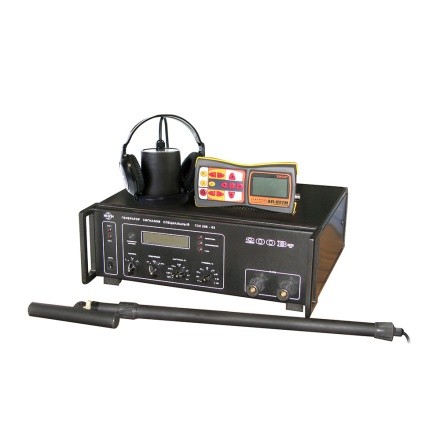

Кабелетрассоискатель Атлет ТЭК-227АН

Описание в PDF

Гарантия 2 года
Производитель ТЕХНО-АС
Производство: Россия

Назначение кабеледефектоискателя Атлет ТЭК-227АН

Предназначен для поиска подземных трасс, электрических кабелей и трубопроводов, а также определения глубины их залегания и мест повреждения.

Генератор мощностью 200 Вт используется как источник тока синусоидальной формы звуковой частоты для определения мест повреждения силовых кабельных линий индукционным методом. Позволяет прибору производить трассировку с высокой дальностью и осуществлять высокоэффективный поиск мест повреждения кабелей.

Комплект с мощным генератором.

Решаемые задачи кабеледефектоискателем Атлет ТЭК-227АН

Поиск кабеля пассивным методом.
Обнаружение места прохождения скрытых коммуникаций.
Поиск мест повреждений кабеля акустическим способом.
Поиск мест повреждений кабеля электромагнитным способом.

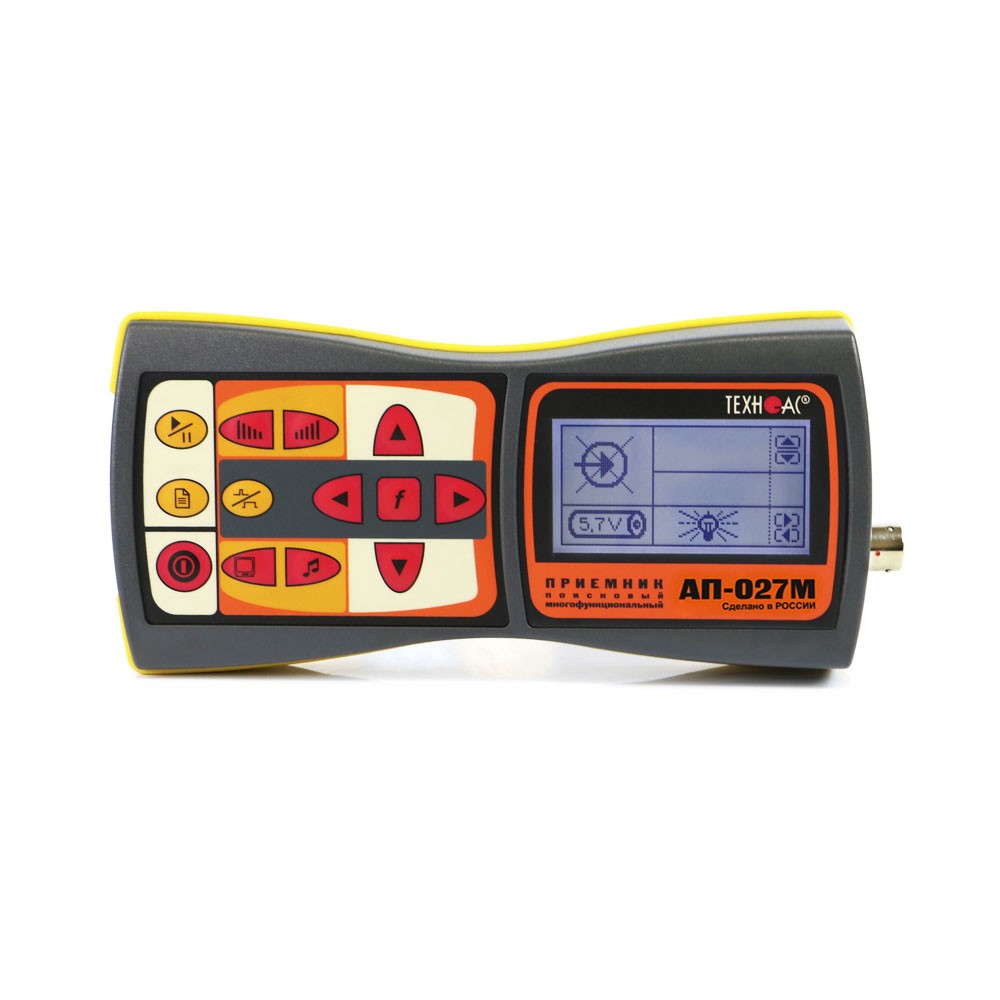

Особенности приемника АП-027М

Цифровой трассопоисковый приемник.
Большой ЖК дисплей с переключаемыми режимами работы и индикации.
Отображение частотного спектра входного сигнала.
Вывод звукового сигнала как на наушники оператора, так и на встроенный динамик.
Приемник является многофункциональным прибором и может работать с внешними датчиками различного типа: электромагнитными EMD-257 и MED-127, акустическими AD-327, AD-257 и ADM-227, датчиком контроля качества изоляции DKI-117M, датчиком-определителем дефектов коммуникаций DODK-117M, накладной рамкой NR-117М, клещами индукционными CI-110 (CI-105).
При работе с акустическим - диапазон частот 0.03...2.2 кГц с возможностью устранения звуковых частот, находящихся вне полосы, занимаемой звуком дефекта.
При работе с электромагнитным датчиком - широкий набор рабочих частот: 50/60 Гц, 100…450 Гц через 50 Гц, 120…540 Гц через 60 Гц, 512 Гц, 1024 Гц, 8192 Гц, 33 кГц, «Широкая полоса» 50...8600 Гц, двухчастотные режимы 1024 Гц / 2048 Гц и 1024 Гц / 8192 Гц.
Класс защиты корпуса от внешних воздействий IP54.

Характеристики трассопоискового приемника АП-027М

Характеристики	Электромагнитный трассо-дефектопоиск	Акустический трассо-дефектопоиск
Вид принимаемого сигнала	непрерывный / прерывистый	монотонный / импульсный
Частоты цифровой фильтрации	Центральная частота квазирезонансного фильтра 50/60 Гц, 100…450 Гц через 50 Гц, 120…540 Гц через 60 Гц, 512 Гц, 1024 Гц, 8192 Гц, 33 кГц	Ограничение диапазона «снизу» 0,1 / 0,15 / 0,21 / 0,31 / 0,45 / 0,65 / 0,95 / 1,38 кГц; Ограничение диапазона «сверху» 2,00 / 1,38 / 0,95 / 0,65 / 0,45 / 0,31 / 0,21 / 0,15 кГц
	Двухчастотные режимы 1024 Гц + 2048 Гц, 1024 Гц + 8192 Гц
«Широкая полоса»	0,05…8,6 кГц	0,09…2,20 кГц / 0,03…0,50 кГц
Визуальная индикация	ЖКИ: - символы и значения выбираемых режимов и параметров; - анимированная шкала уровня входного сигнала; - цифровое значение и анимированная шкала уровня выходного сигнала; - график (движущаяся диаграмма) уровня выходного сигнала; - частотный спектр выходного сигнала; - цифровое и графическое отображение уровней выходного сигнала записанных в «памяти»
Звуковая индикация	Головные телефоны - натуральный широкополосный или отфильтрованный сигнал
	Головные телефоны - синтезированный звук ЧМ	-
	Встроенный излучатель - синтезированный звук ЧМ
Питание	напряжение 4…7 В: - аккумуляторы «тип АА» 1,2 В 4 шт. - щелочные (алкалиновые) батареи «тип АА» 1,5 В 4 шт.; - внешний аккумулятор
Количество сохраняемых значений в памяти	30
Время непрерывной работы, не менее	20 часов
Диапазон эксплуатационных температур	-20…+50ºС
Класс защиты	IP54
Габаритные размеры	220x102x42 мм
Масса	0,46 кг

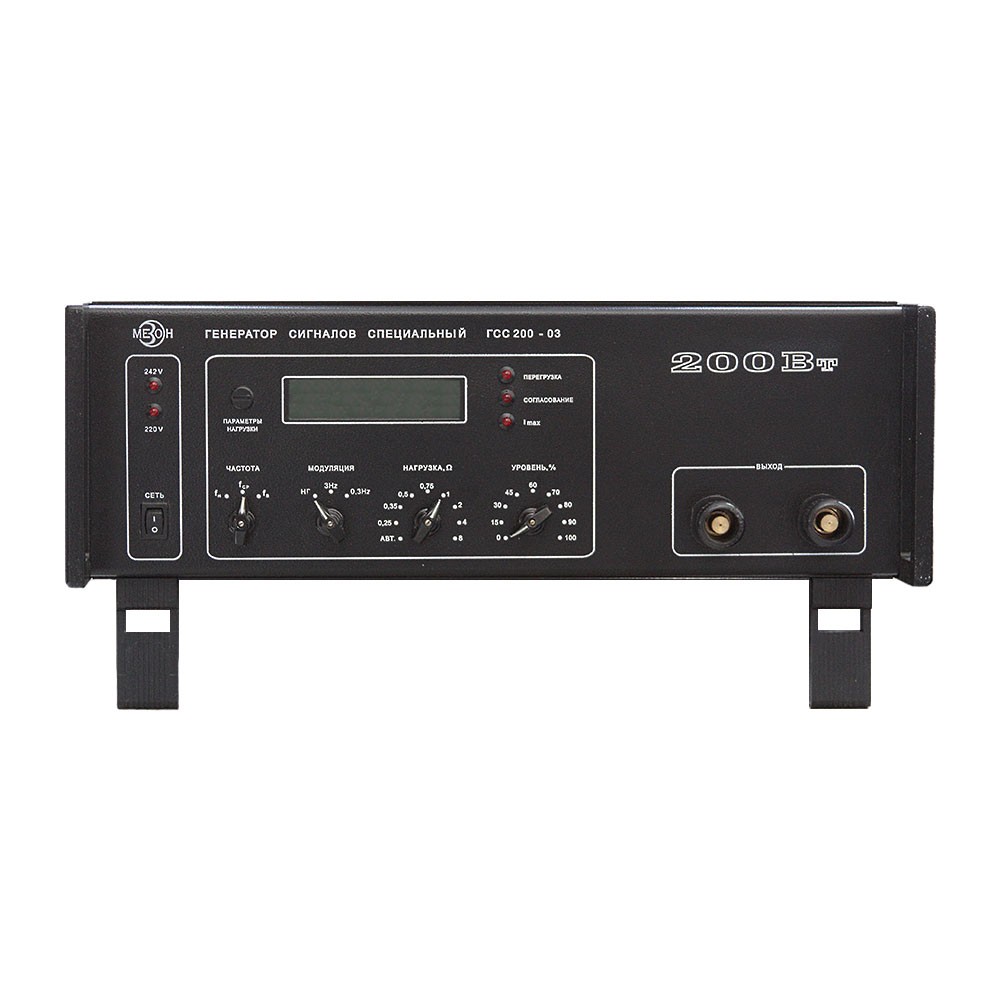

Характеристеки генератора сигналов ГСС-200-03

Характеристики	Значения
Рабочие частоты, Гц	525, 1025, 8875
Максимальная выходная мощность, Вт	200
Режимы согласования с нагрузкой	ручной и автоматический
Диапазон согласуемых нагрузок, Ом	0,25÷8
Величина тока в диапазоне нагрузок, А	от 20 до 3,5
Время согласования с нагрузкой, мин, не более	1
Напряжение питания	~220 В, 50 Гц
Потребляемая мощность, ВА, не более	300
Условия эксплуатации: температура, °С влажность при температуре 30 °С, %	от -30 до +40 до 90
Габаритные размеры, мм, не более	490x489x177
Масса, кг, не более	17

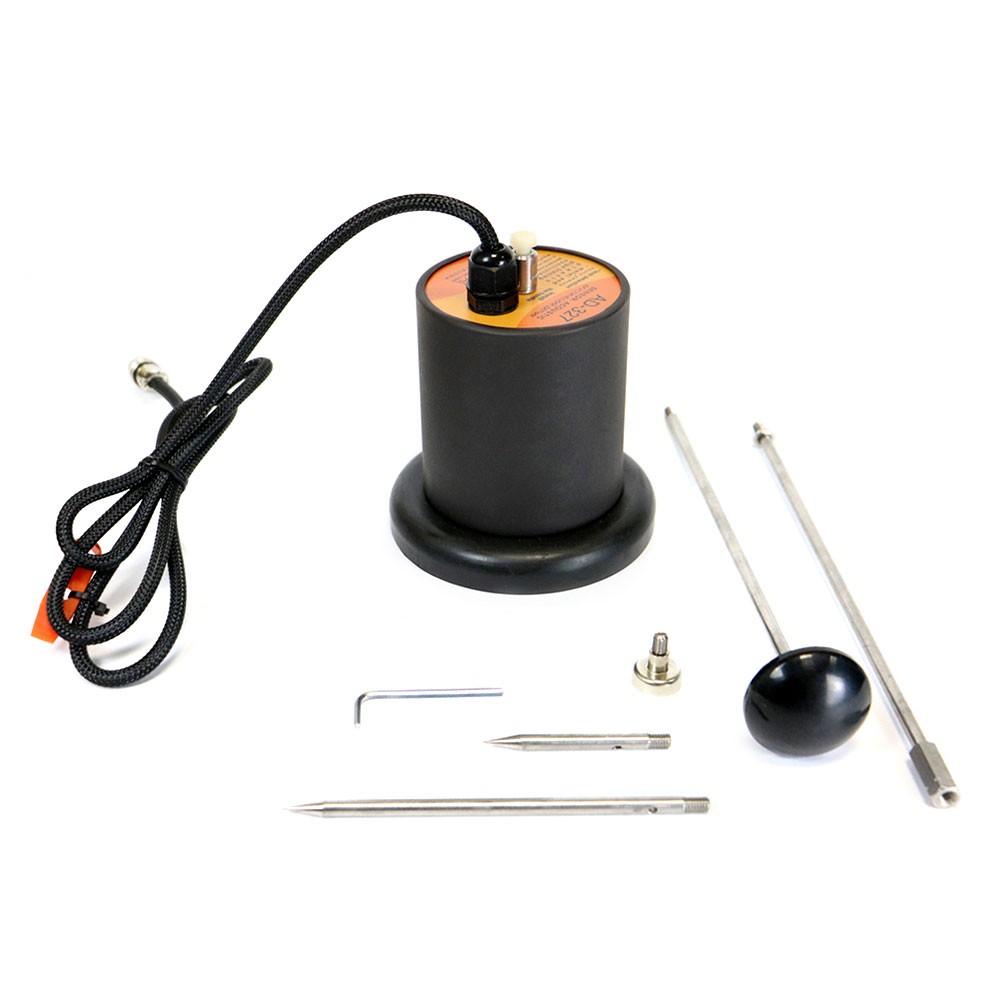

Характеристики акустического датчика AD-327

Характеристики	Значения
Габаритные размеры прибора, не более, мм	120х135
Масса, не более, кг	1,7

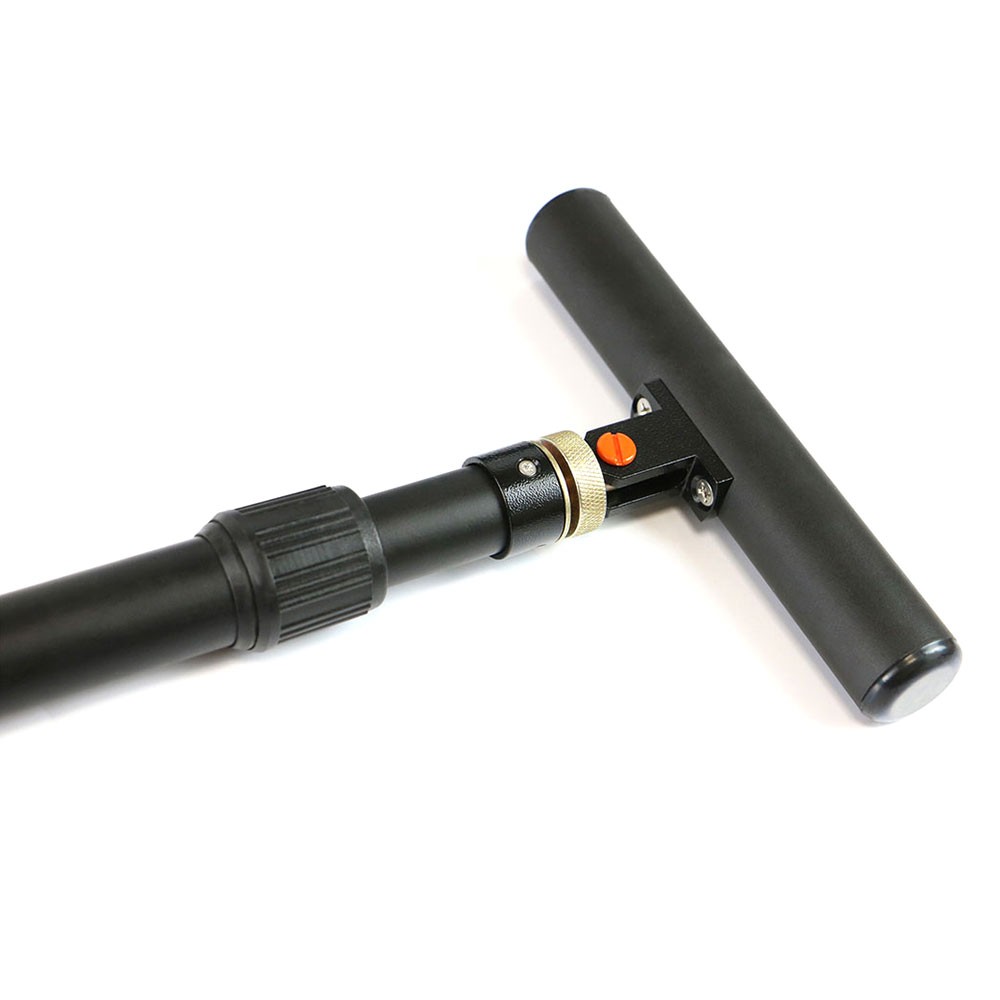

Характеристики электромагнитного датчика EMD-257

Характеристики	Значения
Тип преобразователя	резонансная ферритовая магнитная антенна
Частота резонанса	50…60 Гц /100 Гц / 512 Гц / 1024 Гц / 8192 Гц / 33 кГц
Тип питания	от приемника
Коммутация резонанса	принудительная (управляется приемником)

1. Трассопоисковый приемник АП-027M - 1 шт.;
2. Генератор ГСС-200-03 - 1 шт.;
3. Комплект акустического датчика AD-327 - 1 шт.;
4. Датчик электромагнитный EMD-257 - 1 шт.;
5. Головные телефоны - 1 шт.;
6. Держатель для приемника АП-027.00.010 - 1 шт.;
7. Сумка для генератора ГСС-200-03 (чехол 53155) - 1 шт.;
8. Сумка для электромагнитного датчика EMD-257 (чехол 53186) - 1 шт.;
9. Сумка для комплекта (чехол 53207) - 1 шт.;
10. Крестовая отвертка - 1 шт.;
11. Батарейки для приемника (AA) - 4 шт.;
12. Кабель мини-USB для подключения внешнего аккумулятора AP027.02.030 - 1 шт.;
13. Руководство по эксплуатации - 2 шт.;
14. Паспорт - 1 шт.
