Кабелетрассоискатель Атлет ТЭК-527АН

Описание в PDF

Гарантия 2 года
Производитель ТЕХНО-АС
Производство: Россия

Назначение кабеледефектоискателя Атлет ТЭК-527АН

Предназначен для поиска подземных трасс, электрических кабелей и трубопроводов, армированных оптоволоконных линий, а также определения глубины их залегания и мест повреждения.

Генератор мощностью 500 Вт используется как источник тока синусоидальной формы звуковой частоты для определения мест повреждения силовых кабельных линий индукционным методом. Позволяет прибору производить трассировку с высокой дальностью и осуществлять высокоэффективный поиск мест повреждения кабелей.

Особенности приемника АП-027М

Цифровой трассопоисковый приемник.
Большой ЖК дисплей с переключаемыми режимами работы и индикации.
Отображение частотного спектра входного сигнала.
Вывод звукового сигнала как на наушники оператора, так и на встроенный динамик.
Приемник является многофункциональным прибором и может работать с внешними датчиками различного типа: электромагнитными EMD-257 и MED-127, акустическими AD-327, AD-257 и ADM-227, датчиком контроля качества изоляции DKI-117M, датчиком-определителем дефектов коммуникаций DODK-117M, накладной рамкой NR-117М, клещами индукционными CI-110 (CI-105).
При работе с акустическим - диапазон частот 0.03...2.2 кГц с возможностью устранения звуковых частот, находящихся вне полосы, занимаемой звуком дефекта.
При работе с электромагнитным датчиком - широкий набор рабочих частот: 50/60 Гц, 100…450 Гц через 50 Гц, 120…540 Гц через 60 Гц, 512 Гц, 1024 Гц, 8192 Гц, 33 кГц, «Широкая полоса» 50...8600 Гц, двухчастотные режимы 1024 Гц / 2048 Гц и 1024 Гц / 8192 Гц.
Класс защиты корпуса от внешних воздействий IP54.

Комплект с максимальным по мощности генератором.

Решаемые задачи кабеледефектоискателем Атлет ТЭК-527АН

Поиск кабеля пассивным методом.
Обнаружение места прохождения скрытых коммуникаций.
Поиск мест повреждений кабеля акустическим способом.
Поиск мест повреждений кабеля электромагнитным способом.

Характеристики трассопоискового приемника АП-027М

Характеристики	Электромагнитный трассо-дефектопоиск	Акустический трассо-дефектопоиск
Вид принимаемого сигнала	непрерывный / прерывистый	монотонный / импульсный
Частоты цифровой фильтрации	Центральная частота квазирезонансного фильтра 50/60 Гц, 100…450 Гц через 50 Гц, 120…540 Гц через 60 Гц, 512 Гц, 1024 Гц, 8192 Гц, 33 кГц	Ограничение диапазона «снизу» 0,1 / 0,15 / 0,21 / 0,31 / 0,45 / 0,65 / 0,95 / 1,38 кГц; Ограничение диапазона «сверху» 2,00 / 1,38 / 0,95 / 0,65 / 0,45 / 0,31 / 0,21 / 0,15 кГц
	Двухчастотные режимы 1024 Гц + 2048 Гц, 1024 Гц + 8192 Гц
«Широкая полоса»	0,05…8,6 кГц	0,09…2,20 кГц / 0,03…0,50 кГц
Визуальная индикация	ЖКИ: - символы и значения выбираемых режимов и параметров; - анимированная шкала уровня входного сигнала; - цифровое значение и анимированная шкала уровня выходного сигнала; - график (движущаяся диаграмма) уровня выходного сигнала; - частотный спектр выходного сигнала; - цифровое и графическое отображение уровней выходного сигнала записанных в «памяти»
Звуковая индикация	Головные телефоны - натуральный широкополосный или отфильтрованный сигнал
	Головные телефоны - синтезированный звук ЧМ	-
	Встроенный излучатель - синтезированный звук ЧМ
Питание	напряжение 4…7 В: - аккумуляторы «тип АА» 1,2 В 4 шт. - щелочные (алкалиновые) батареи «тип АА» 1,5 В 4 шт.; - внешний аккумулятор
Количество сохраняемых значений в памяти	30
Время непрерывной работы, не менее	20 часов
Диапазон эксплуатационных температур	-20…+50ºС
Класс защиты	IP54
Габаритные размеры	220x102x42 мм
Масса	0,46 кг

Характеристики генератора поискового ГП-500К

Характеристики	Значение
Выходная мощность генератора на согласованную активную нагрузку, не менее	500 Вт
Рабочие частоты генератора	480, 1069, 9796 Гц (возможна перестройка частот пользователем)
Форма выходного сигнала генератора	синусоида
Режим работы	непрерывный или импульсный
Время непрерывной работы	не ограничено
Мультичастотный режим (двух-, трехчастотный)	✓
Согласование выходного сопротивления генератора с нагрузкой	автоматическое или ручное
Общий диапазон согласования	от 0,35 до 362 Ом
Управление генератором	автономно с индикацией режимов и параметров на дисплее
Управление генератором	дистанционно от персонального компьютера по интерфейсу RS-232 или RS-485
Время готовности к работе	при температуре окружающей среды выше -10° С – 5 сек при температуре окружающей среды ниже -10° С – 1 мин
Потребляемая мощность, не более	800 Вт
Габаритные размеры, Ш×Г×В	465 х 431 х 133 мм
Масса генератора	17 кг
Масса генератора с сумкой	18,4 кг
Масса сумки	1,4 кг
Температура окружающей среды	от -30 до +40°С

Характеристики акустического датчика AD-327

Характеристики	Значение
Габаритные размеры прибора, не более, мм	120х135
Масса, не более, кг	1,7

Характеристики электромагнитного датчика EMD-257

Характеристики	Значение
Тип преобразователя	резонансная ферритовая магнитная антенна
Частота резонанса	50…60 Гц /100 Гц / 512 Гц / 1024 Гц / 8192 Гц / 33 кГц
Тип питания	от приемника
Коммутация резонанса	принудительная (управляется приемником)

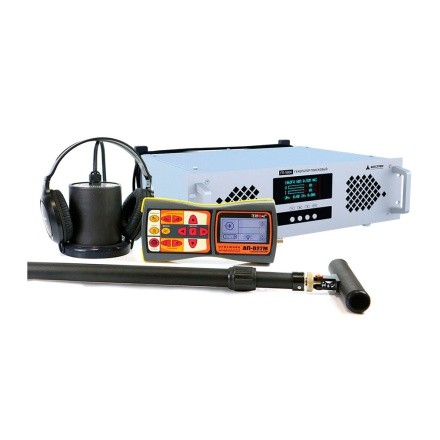

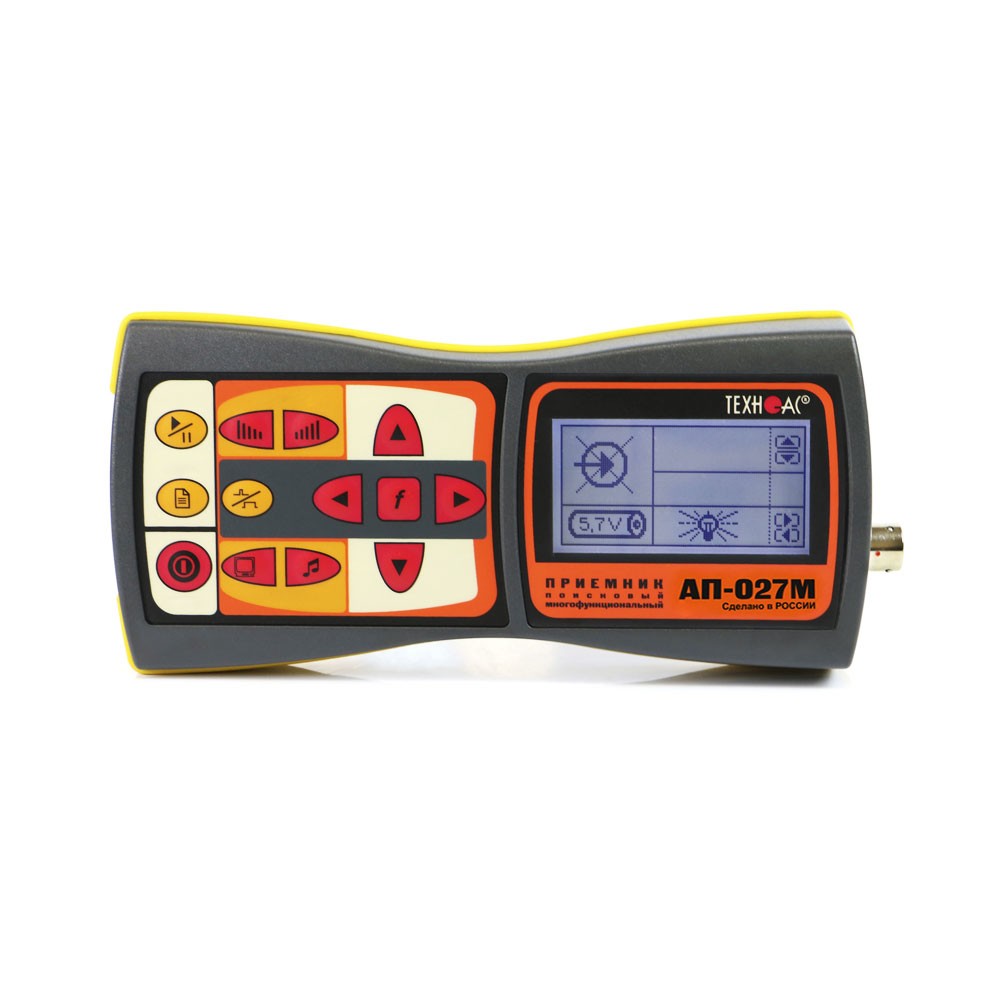

1. Трассопоисковый приемник АП-027M - 1 шт.;

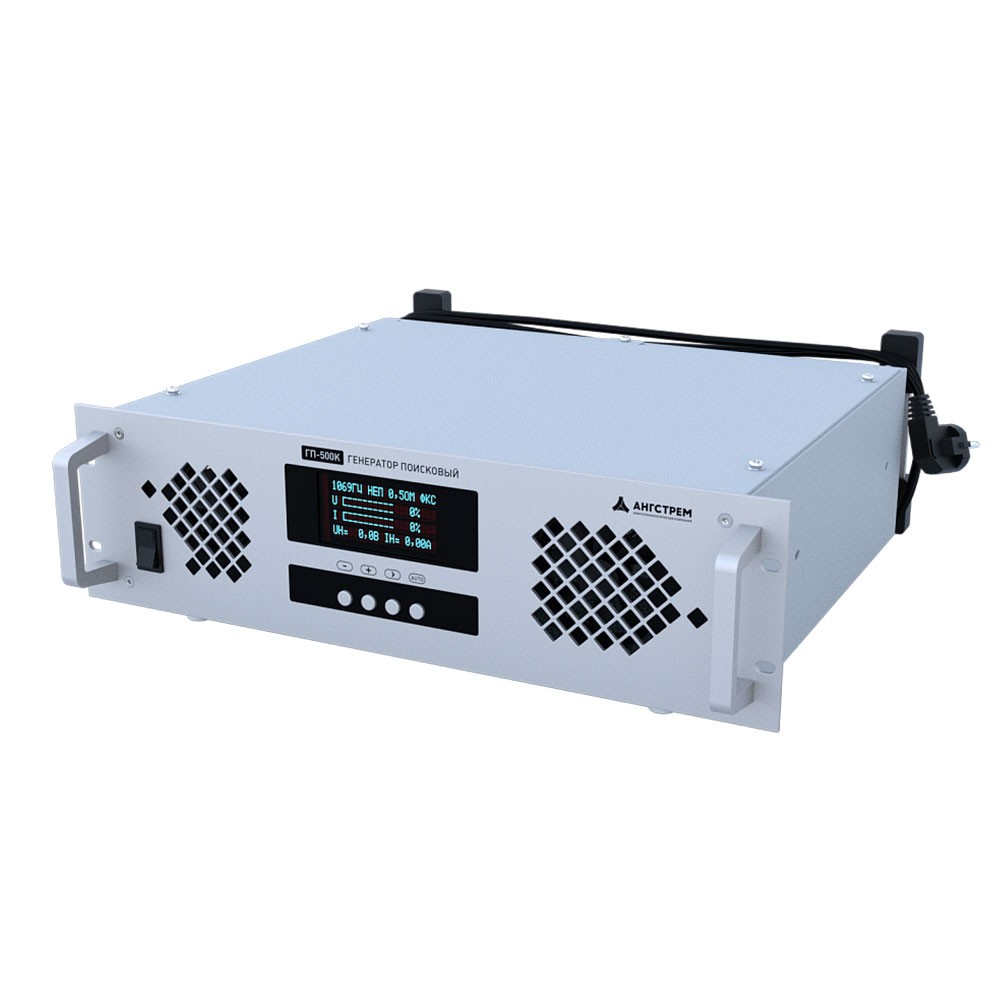

2. Генератор ГП-500К - 1 шт.;

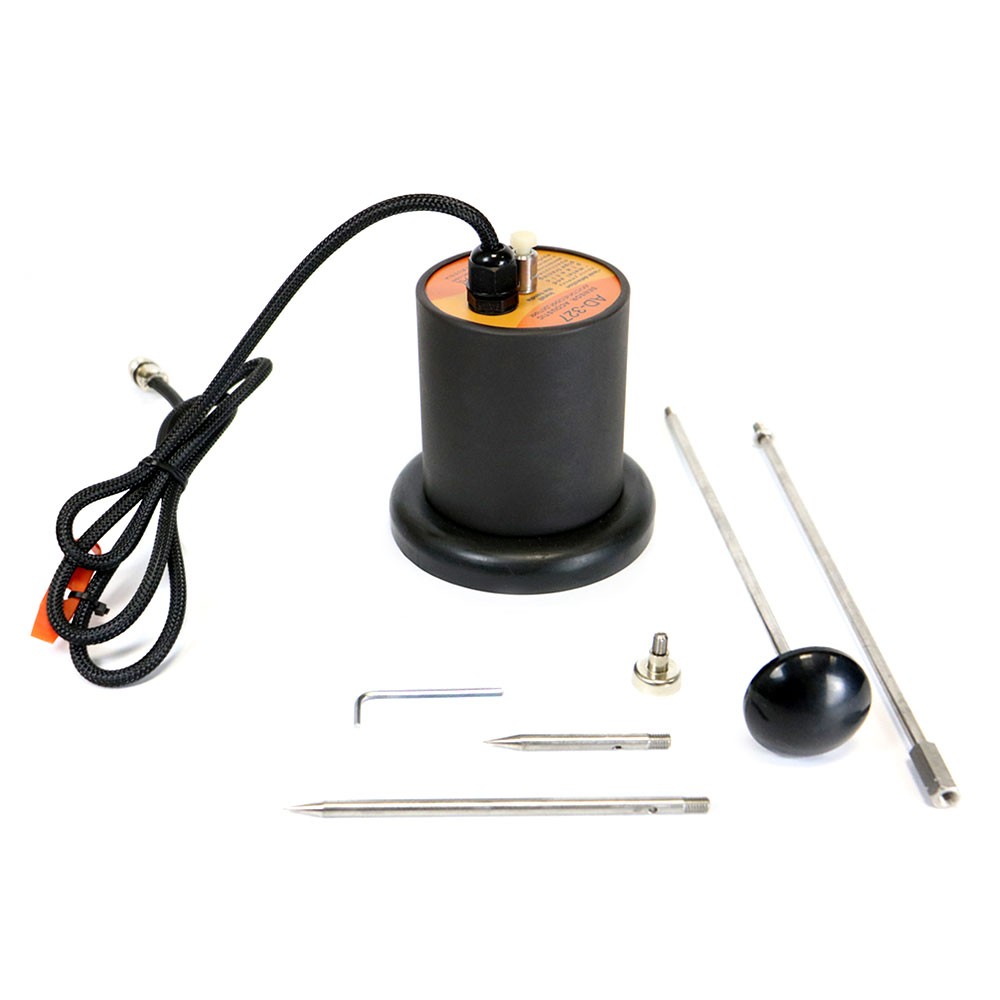

3. Комплект акустического датчика AD-327 - 1 шт.;

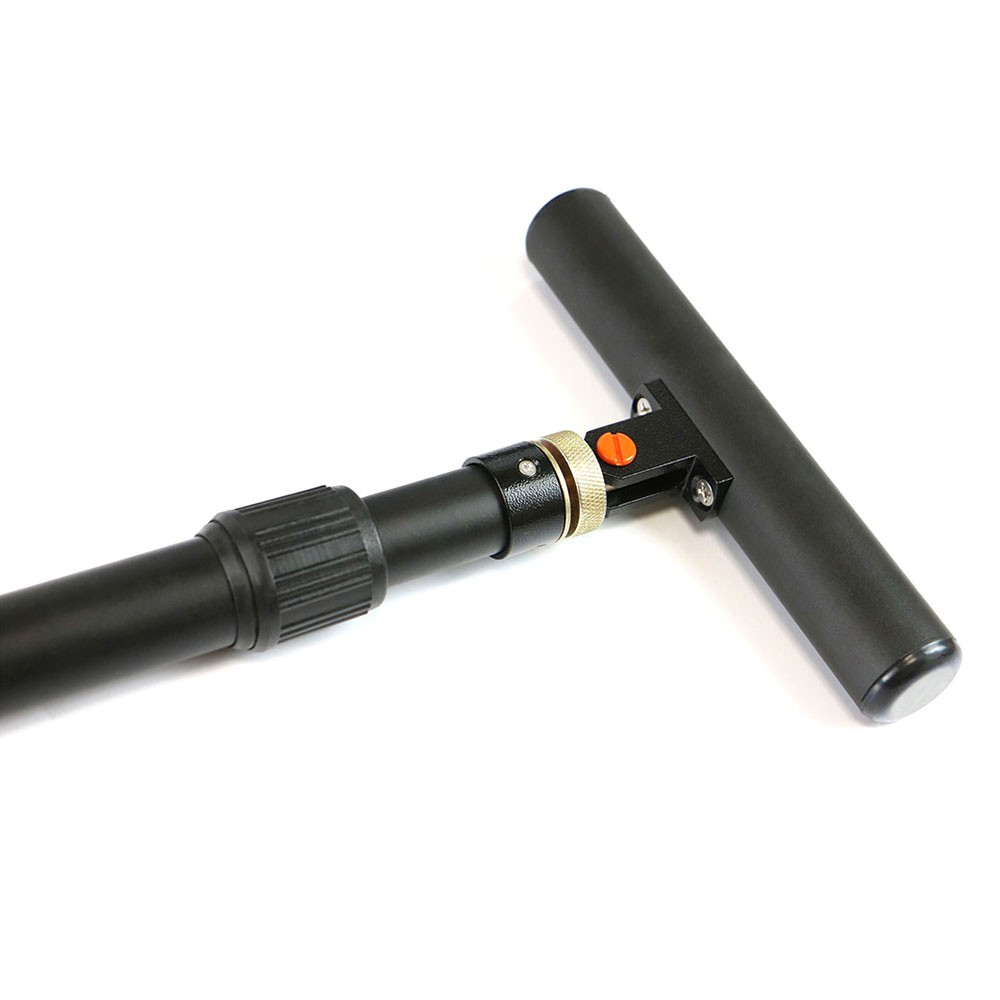

4. Датчик электромагнитный EMD-257 - 1 шт.;
5. Головные телефоны - 1 шт.;
6. Держатель для приемника АП-027.00.010 - 1 шт.;
7. Сумка для генератора ГП-500К (чехол 53155) - 1 шт.;
8. Сумка для электромагнитного датчика EMD-257 (чехол 53186) - 1 шт.;
9. Сумка для комплекта (чехол 53207) - 1 шт.;
10. Крестовая отвертка - 1 шт.;
11. Батарейки для приемника (AA) - 4 шт.;
12. Кабель для подключения внешнего аккумулятора AP027.02.030 - 1 шт.;
13. Руководство по эксплуатации приемника АП-027M - 1 шт.;
14. Руководство по эксплуатации генератора ГП-500К - 1 шт.;
15. Паспорт - 1 шт.
