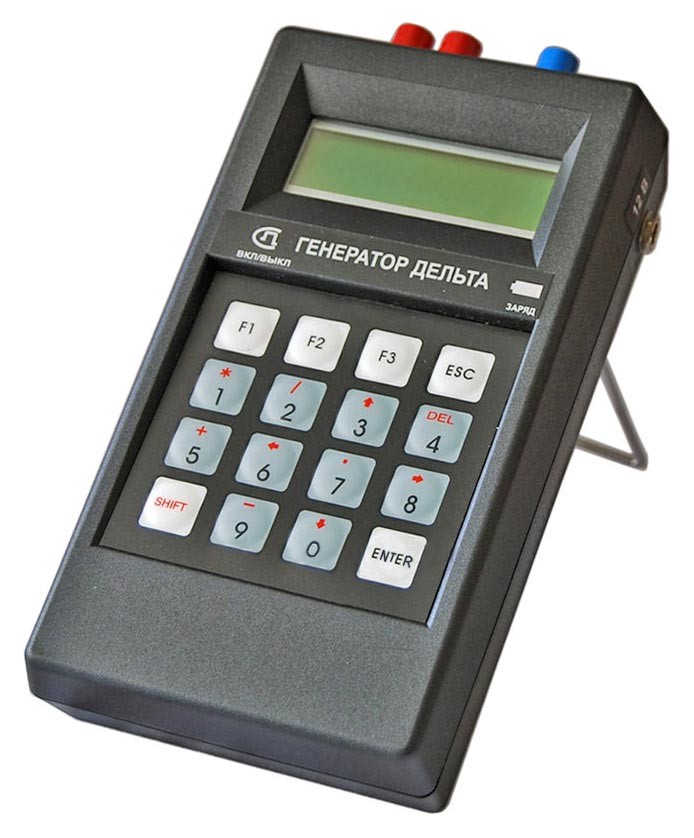

Генератор Дельта

Описание в PDF

Госреестр 38883-14
Межповерочный интервал 24 месяца
Производитель Связьприбор
Производство: Россия

Формирование сигналов для совместной работы с приборами Дельта-ПРО+, Дельта-ПРО DSL, Гамма DSL в полевых и стационарных условиях. Генератор подключается на дальнем конце кабеля и может работать как на любой частоте 30 кГц - 4 МГц, так и по сетке частот измерителя для снятия АЧХ кабеля. Генератор является источником сигнала для проведения комплекса частотных измерений и тестирования потока E1.

Прибор рекомендуется применять при строительстве, установке, эксплуатации и ремонте систем цифрового уплотнения xDSL, модемов для выделенных линий, линейных трактов субпервичных и первичных цифровых систем передачи ИКМ -15, ЗОНА -15, ИКМ -30, КЛТС -2048, а также для проверки строительных длин кабелей на заводе-изготовителе.

Параметр	Значение
Рабочие характеристики генератора в гармоническом режиме
Выход генератора	симметричный
Выходное сопротивление	120±6 Ом
Затухание асимметрии	не более -40 дБ
Выходной уровень	8±0,5 дБн
Тип выходного сигнала	гармонический
Частоты основного списка (*)	2048 кГц
	1024 кГц
	512 кГц
	256 кГц
	128 кГц
	64 кГц
	32 кГц
Шаг выбора частоты в диапазоне:
4096-2048 кГц	8 кГц
2048-1024 кГц	8 кГц
1024-512 кГц	4 кГц
512-256 кГц	2 кГц
256-128 кГц	1 кГц
128-64 кГц	0,5 кГц
64-32 кГц	0,25 кГц
Допустимая погрешность установки частоты	0,05 %
Рабочие характеристики генератора в режиме ИКМ
Рабочие скорости	2048 кбит/c
Рабочие скорости	1024 кбит/c
Длительность импульса	244±30 нс
Длительность импульса	488±30 нс
Длительность фронта	не более 80 нс
Длительность фронта	не более 160 нс
Длительность спада	не более 80 нс
Длительность спада	не более 160 нс
Амплитуда импульсов	3±0,3 В
Формируемые cигналы	ПСП длиной (2¹⁵-1) бит
	«все нули»
	«все единицы»
Режим искусственного ввода ошибок	1 ошибка в секунду (К=410^-7÷ 510^-7 )
Выход генератора	симметричный
Выходное сопротивление	120±6 Ом
Затухание асимметрии	не более -40 дБ

1. Генератор Дельта – 1 шт.;
2. Зарядно-питающее устройство ЗПУ-12/0,5 – 1 шт.;
3. Сигнальный провод – 1 шт.;
4. Техническое описание и инструкция по эксплуатации – 1 шт.;
5. Сумка для переноски – 1 шт.;
6. Аккумуляторы Ni-MH, AA, 1,2 В; 2,3 АЧ – 4 шт.

Документы Дельта Генератор:

Описание типа средств измеренийPDF, 128.53 КБ
Руководство инструкция по эксплуатацииPDF, 617.06 КБ
