Комплект поисковый КП-500К (исполнение 2)

Описание в PDF

Комплект поисковый КП-500К (исполнение 2)

Гарантия 2 года
Производитель АНГСТРЕМ
Производство: Россия

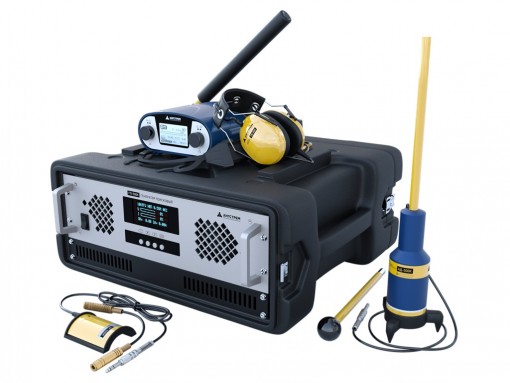

Комплект поисковый КП-500К состоит из генератора ГП-500К и приемника ПП-500А, и предназначен для поиска мест повреждения, определения трассы и глубины залегания кабеля индукционным и акустическим методом.

Приемник ПП-500А дополнительно обеспечивает определение трассы кабеля под нагрузкой, а также прием сигнала от акустического датчика при поиске места повреждения кабеля акустическим методом.

Основное назначение:

точное определение мест повреждений подземных кабелей индукционным и акустическим методами;
поиск трассы и определение глубины залегания подземных кабельных линий и коммуникаций;
поиск трассы и определения глубины залегания силовых подземных кабелей, находящихся под напряжением частотой 50Гц.
Комплект предназначен для работы с кабелем длиной до 10 км и глубиной залегания до 10 м. Точность определения места повреждения может достигать ±0,3 м, зависит от характера повреждения (замыкание фаз на оболочку, межфазное замыкание, обрыв жил с заземлением или без заземления), обученности и практических навыков пользователя.

Область применения:

городское, промышленное и коммунальное электроснабжение;
электротранспорт;
строительство.

Особенности:

Универсальность - возможность работать индукционным и акустическим методами, возможность использования генератора для дожига кабеля.
Сочетание большой выходной мощности генератора и высокой чувствительности приемника позволяют успешно искать повреждения на кабельных трассах протяженностью более десяти километров, заглубленностью более десяти метров с сопутствующими экранирующими помехами (трубопроводы, ж/б перекрытия и т.п.).
Трассировка кабелей и коммуникаций протяженностью более 30км.
Высокая избирательность приемника обеспечивает электрическую помехозащищенность, позволяющую работать вблизи мощных источников регулярных помех.
Качество и временная стабильность выходного сигнала позволяют обеспечить необходимую избирательность, соответственно и помехозащищенность.
Cигнал генератора практически не влияет на работу другой электронной аппаратуры.
Три рабочие частоты генератора расширяют диапазон применения комплектов. Выбор рабочей частоты определяется видом отыскиваемого повреждения и условиями работы. Для повышения помехозащищенности аппаратуры все рабочие частоты не кратны основным промышленным частотам напряжения и их гармоникам.
Надежные защиты. Все генераторы, входящие в комплекты, имеют эффективные защиты от короткого замыкания, от перенапряжения, от реактивной мощности (существенно для протяженных линий, имеющих большую собственную электрическую емкость), от перегрева. Длительная работа в режиме короткого замыкания и холостого хода является штатным рабочим режимом, при котором не только не ухудшается работоспособность, но даже не искажается форма выходного сигнала.
Малые габариты и вес. По габаритам и весу комплекты вдвое компактнее и легче зарубежных аналогов.
Низкие цены. Цены на комплекты в несколько раз ниже цен импортных аналогов.
Генератор укомплектован влагозащищенным, ударостойким, легким и удобным при переносе кейсом.
Высокие эксплуатационные характеристики. Рабочие температуры эксплуатации от -30°С до +40°С подтверждаются не только испытаниями, но и эксплуатацией на Крайнем Севере, Дальнем Востоке, в Сибири и самых южных районах России.
Генератор имеет микропроцессорное управление, позволяющее использовать его в автоматизированных электролабораториях.

Наименование	Пассивный режим определения трассы (ПТ)/ Гармоники	Поиск индукционным методом (ИМ)	Поиск акустическим методом (АМ) / УП	Поиск потенциальным методом
Рабочая частота	50 / 50 x N* Гц	от 480 до 1069 \| 9796 Гц	от 40 до 4000 Гц	-
Полоса пропускания по уровню – 3 дБ	от 60 до 100 / 6±1 Гц	6±1 Гц	от 50 до 1000 Гц / 5% ^***	-
Избирательность при расстройке на ±20 Гц, не менее	-	40 дБ ^**	-	-
Чувствительность, не более	40 / 10 мкВ	10 \| 10 \| 20 мкВ	20 / 20 мкВ	20 мкВ
Порог шумоподавителя	-	- (20±3) дБ	-	-
Входное сопротивление	-	-	-	100 кОм

^*N – номер гармоники от 1 до 31.

^**Избирательность обеспечивается для стандартных частот 480, 1069 и 9796 Гц.

^***5% - минимальная полоса пропускания в процентах к центральной частоте в режиме Узкая Полоса (УП).

Наименование	Значение
Микропроцессорное управление	✓
Мультичастотный режим работы индукционным методом (многочастотный режим приема сигналов)	✓
Изменение, настройка частот/каналов приемника в широком диапазоне	✓
Автоматический выбор режима работы в зависимости от подключенного аксессуара (единый многофункциональный разъем для аксессуаров)	✓
Система шумоподавления для выделения полезного сигнала	✓
Поиск повреждений на оболочке кабеля (в т.ч. для кабеля на полимерной основе)	✓
Поиск мест утечки жидкости из трубопровода	✓
Выбор неисправного кабеля из пучка	✓
Определение глубины залегания подземных коммуникаций	✓
Оценка расстояния до места повреждения акустическо-индукционным методом	✓
Трассировка кабельной линии при работе акустическо-индукционным методом	✓
Полная настройка фильтров принимаемого сигнала (акустический метод)	✓
Индикация разности между максимумами текущего и предыдущего значениями сигнала (акустический метод)	✓
Прослушивание всего спектра сигналов, принимаемых акустическим датчиком («широкополосный режим»)	✓
Анализ уровня гармоник сетевой частоты (режим «Гармоники»)	✓
Вывод на ЖК-дисплей или наушники сигнала с различных каналов/режимов	✓
Аналоговая шкала входного сигнала приёмника с оцифровкой в процентах	✓
Простое, интуитивно понятное управление приемником с помощью двух энкодеров	✓
Оперативное отключение наушников	✓
Сохранение режима работы и параметров при выключении/включении приемника	✓
Автовыключение приемника (режим исключает недопустимый разряд приемника)	✓
Подсветка и настройка контраста ЖК-дисплея	✓
Автоматический и ручной режимы подогрева ЖК-дисплея (для эксплуатации при температурах от -30 до +5 С)	✓
Индикация на ЖК-дисплее температуры окружающей среды	✓
Органы управления приемником	Два энкодера (левый, правый) ЖК-дисплей
Разъемы на боковой части корпуса приемника	Разъем для Телефонов головных ТФ-500
Разъемы на боковой части корпуса приемника	Многофункциональный разъем для аксессуаров
Рабочее положение приёмника	Произвольное
Дисплей приёмника обеспечивает индикацию	Выбранный режим работы. Отключение/включение наушников. Отображение опция «Подавления шумов». Состояние аккумулятора приемника. Входного сигнала приёмника. Индикация «Усиления» и «Громкости». Температура окружающей среды. Другие сопутствующие параметры.
Индикация сигнала (оценка уровня сигнала)	Акустическое восприятие
Индикация сигнала (оценка уровня сигнала)	Визуальное восприятие
Режимы работы индукционным методом	Режим «Поиск трасс» Режим «Гармоники» Стандартный индукционный режим на одном из настраиваемых частот каналов Мультичастотный режим (чередование частот)
Режимы работы акустическим методом	Акустический режим с настройкой фильтров Режим «Узкая полоса» с настройкой фильтров Широкополосный режим Акустический режим с магнитной составляющей (Оценка расстояния до места повреждения)
Дополнительные режимы работы	Режим «Подавление шума» для акустического и индукционного методов
Дополнительные режимы работы	Режим «Частотной модуляции» для индукционного метода
Частота прослушивания	во всех режимах ИМ — 1 кГц
	в режиме ПТ — 50 или 50 x N Гц в режиме гармоники
	в режиме частотной модуляции — от 100 до 1 500 Гц
Диапазон изменения частот приемника пользователем	от 50 до 10 000 Гц
Ослабление зеркального канала приёма на частоте 480 Гц, не менее	80 дБ
Ослабление комбинационных каналов приёма, не менее	60 дБ
Диапазон по забитию внеполосной помехой (50...300 Гц) в канале 1069 Гц, не менее	70 дБ
Чувствительность по магнитному полю в режиме индукционного метода, не более	50 мкА/м
Отношение сигнал/шум, не менее	46 дБ
Диапазон регулировки усиления во всех режимах приёма, не менее	70 дБ
Установка акустического датчика обеспечивающая оптимальную чувствительность	Для твердого грунта – непосредственная установка. Для грунта средней твердости – на треноге. Для мягкого грунта – на треноге с дополнительным стержнем.
Рабочее положение приёмника	Произвольное
Время непрерывной работы приемника (при температуре окружающей среды выше +5 С), не менее	60 ч
Время непрерывной работы приемника (при условии включении подогрева дисплея на 100%, при температуре ниже - 20 С), не менее	4 ч
Время полного заряда	60 мин.
Условия автовыключения приемника	В течение 5 мин. нет воздействий на энкодеры и уровень входного сигнала не превышал 5%.
Габаритные размеры	190 х 95 х 187 мм
Масса приемника	1,2 кг
Температура окружающей среды	от -30 до +40°С
Относительная влажность воздуха при 25°С	90%
Атмосферное давление	от 84 до 107 кПа

Генератор поисковый ГП-500К

Наименование	Значение
Выходная мощность генератора на согласованную активную нагрузку, не менее	500 Вт
Рабочие частоты генератора	480, 1069, 9796 Гц
Форма выходного сигнала генератора	синусоида
Коэффициент нелинейных искажений на рабочих частотах, не более	1%
Режим работы	непрерывный или импульсный
Время непрерывной работы	не ограничено
Возможность настройки частот генератора (добавление, изменение)	✓
Мультичастотный режим (двух-, трехчастотный)	✓
Автоматическое согласование с нагрузкой	✓
Энергонезависимое сохранение установленного режима работы и последующий вызов этого режима оператором	✓
Дожиг дефектной кабельной изоляции	✓
Микропроцессорное управление	✓
Согласование выходного сопротивления генератора с нагрузкой	автоматическое или ручное
Диапазоны согласования	0,5; 1, 2, 4, 8, 16, 32, 64, 128, 256 Ом
Общий диапазон согласования	от 0,35 до 362 Ом
Напряжение холостого хода генератора на диапазоне согласования 256 Ом	450±20 В
Ток короткого замыкания генератора на диапазоне согласования 0,5 Ом	37,6±1,9 А
Управление генератором	автономно с индикацией режимов и параметров на дисплее
Управление генератором	дистанционно от персонального компьютера по интерфейсу RS-232 или RS-485
Время готовности к работе при температуре окружающей среды выше -10°С	5 сек
Время готовности к работе при температуре окружающей среды ниже -10°С	1 мин
Системы безопасности генератора
Самодиагностика генератора	✓
Температурный контроль	✓
Контроль напряжения питания генератора	✓
Контроль качества коммутации генератора с источником питания, испытуемой коммуникацией, заземлением, персональным компьютером	✓
Автоматическое ограничение выходной мощности, тока и напряжения при работе на реактивную нагрузку, короткое замыкание или холостой ход без ухудшения параметров генератора.	✓
Эксплутационные характеристики генератора
Рабочее положение генератора	любое положение при надежном креплении
Потребляемая мощность, не более	800 Вт
Напряжение питания генератора от сети переменного тока частотой 50 Гц	от 187 до 242 В
Возможность питания от ИПТ	✓
Габаритные размеры (без кейса), ШхГхВ	482 х 470 х 142 мм
Масса генератора	20 кг
Температура окружающей среды	от -30 до +40°С
Температура окружающей среды	допускается эксплуатация генератора при температуре окружающей среды до + 55ºС, при этом выходная мощность автоматически снижается системой безопасности.
Относительная влажность воздуха при 25°С	90%
Атмосферное давление	от 630 до 800 мм рт ст

Генератор поисковый ГП-500К – 1 шт.;
с аксессуарами:
1) Устройство соединительное – 1 шт.;
2) Провод заземления – 1 шт.;
3) Разъём USB под кабель интерфейса RS-485 (По отдельному заказу
(комплектуется бесплатно)) – 1 шт.;
4) Кабель интерфейса RS-232 (По отдельному заказу
(комплектуется бесплатно)) – 1 шт.;
5) Кейс для транспортировки и укладки с аксессуарами – 1 шт.;
1) Антенна магнитная МА-500 – 1 шт.;
2) Рамка накладная НР-100 – 1 шт.;
3) Датчик акустический АД-500 – 1 шт.;
4) Устройство зарядное УЗ-500 – 1 шт.;
5) Телефоны головные ТФ-500 – 1 шт.
Документы:
1) Эксплуатационная документация (паспорт, руководство по эксплуатации) – 1 экз.;
2) Декларация о соответствии требованиям технического регламента Таможенного союза (Сертификат качества) – 1 экз.;
3) Методика «Поиск повреждений подземных силовых кабелей» – 1 экз.;
