Трассопоисковая система LKZ-2500

Описание в PDF

Гарантия 2 года
Производитель Sonel
Производство: Польша

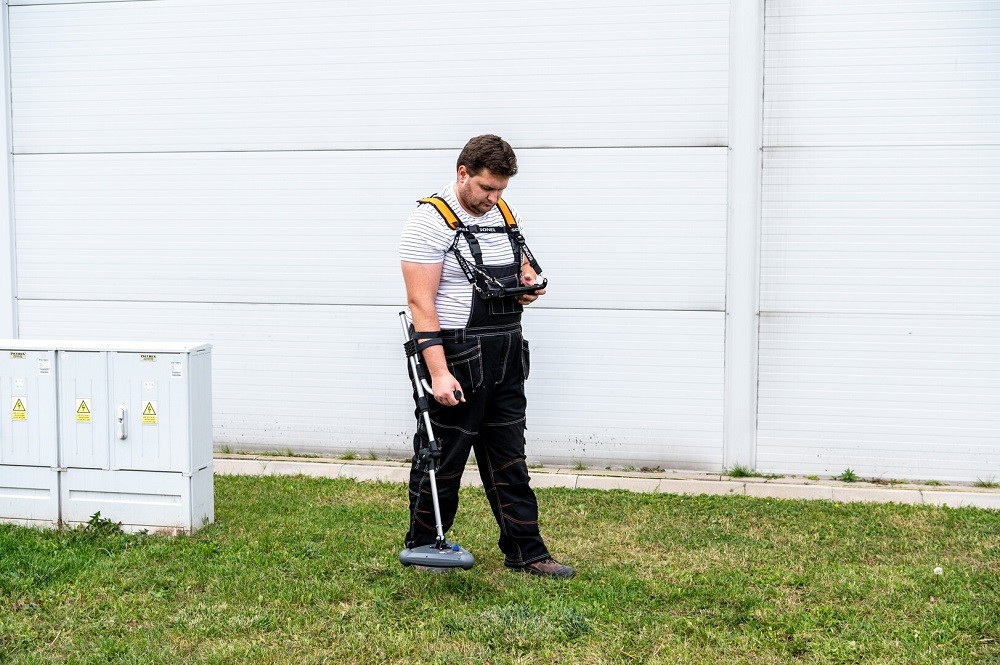

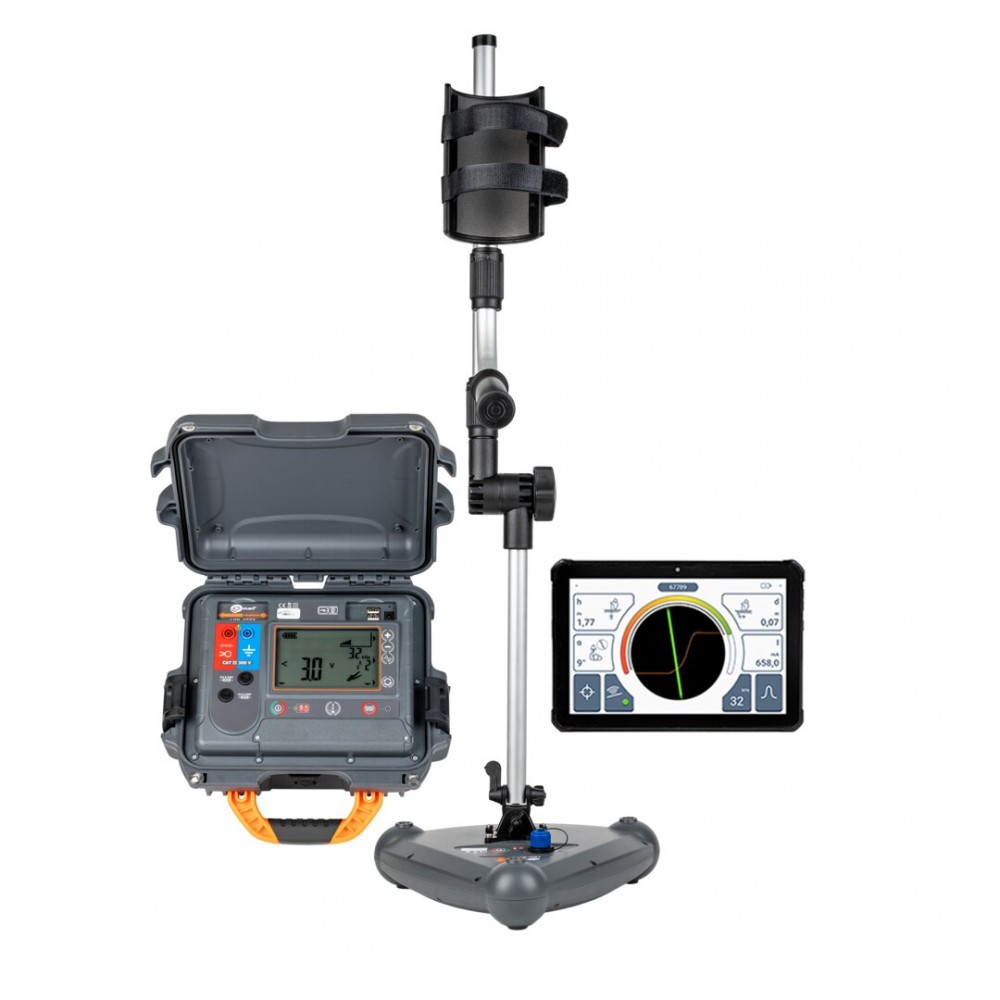

Трассопоисковая система позволяет проводить поиск кабельных линий, элементов тепло и водоснабжения, в том числе труб из ПВХ на глубине до 6 метров. В активном режиме сигнал на исследуемый объект можно навести одним из трёх способов: гальваническим, с помощью клещей и индукционным методом, поставив генератор LKN-2500 над исследуемой трассой. Приемник LKD-2500 позволяет провести быстрый поиск коммуникаций на незнакомой местности без генератора, найти все металлические объекты и отдельно отфильтровать кабель под напряжением и без. Для более комфортной работы специалиста, держатель приемника регулируется по высоте и оснащён крепежом для рук. С помощью мобильного приложение Sonel LKZ Mobile все параметры выводятся на экран планшета: глубина объекта, угол отклонения объекта относительно оси генератора, уровень сигнала. Вы можете проложить маршрут и поделиться им с другими пользователями.

особенности Трассопоисковой системы LKZ-2500:

2 режима работы поиска коммуникаций (активный и пассивный);
3 метода обнаружения (гальванический, с помощью клещей, индуктивный);
обнаружение коммуникаций подземной инфраструктуры находящейся под напряжением (пассивный режим: Power – на частоте 50/60 Гц; Radio – в диапазоне частот 2,5…52 кГц);
обнаружение коммуникаций подземной инфраструктуры обесточенных объектов с помощью генератора на частотах 8 и 32 кГц (активный режим: Signal);
функция 4-ступенчатой фильтрации уровня помех;
графическое отображение направления трассируемого объекта;
определение глубины залегания объектов до 6 м;
регистрация маршрута трассируемого объекта;
совместное использование файлов маршрутов с другими пользователями приложения Sonel LKZ Mobile.

Генератор LKN-2500

Условия окружающей среды и другие технические данные
Категория электробезопасности	CAT II / 300 В
Диапазон рабочих температур	-10…50 °C
Диапазон температуры хранения	-20…60 °C
Питание измерителя	Аккумуляторная батарея Li-Ion SONEL 7,2 В 9,8 Aч
Условия зарядки АКБ	при температуре 0…45 °C
Время работы от аккумулятора	не более 16 часов
Высота над уровнем моря	≤ 2000 м
Степень защиты, согласно ГОСТ 14254-2015	IP40 (открытый корпус) IP67 (с закрытой крышкой)
Время до автоматического отключения	0,5…9,5 ч.
Габаритные размеры	318 х 257 х 152 мм
Масса	3,4 кг
Соответствие	ГОСТ Р МЭК 61557-1-2005 ГОСТ IEC 61010-1-2014
Класс защиты	Двойная изоляция, согласно ГОСТ IEC 61010-1-2014 ГОСТ IEC 61557-1-2005
Электромагнитная совместимость	ГОСТ Р МЭК 61326-1-2014 ГОСТ Р 51522.2.2-2011 (МЭК 61326-2-2:2005)

Приёмник LKD-2500

Условия окружающей среды и другие технические данные
Диапазон рабочих температур	-10…50 °C
Влажность	20…90%
Диапазон температуры хранения	-20…60 °C
Питание измерителя	Аккумуляторная батарея Li-Ion SONEL 3,6 В 6,7 Aч
Интерфейс ЗУ	USB-C 5 В/ 3 А
Условия зарядки АКБ	при температуре 10…45 °C
Время зарядки АКБ	не более 4 часов
Время работы от аккумулятора	не более 13 часов
Высота над уровнем моря	≤ 2000 м
Степень защиты, согласно ГОСТ 14254-2015	IP65
Время до автоматического отключения	5 мин (при потере связи)
Передача данных	Bluetooth 5.0 BLE (до 50 м по открытой местности)
Габаритные размеры	290 х 275 х 100 мм
Масса	1,2 кг
Соответствие	ГОСТ Р МЭК 61557-1-2005 ГОСТ IEC 61010-1-2014
Электромагнитная совместимость	ГОСТ Р МЭК 61326-1-2014 ГОСТ Р 51522.2.2-2011 (МЭК 61326-2-2:2005)

1. Держатель для LKD-2500 коленчатый - 1 шт.;
2. Зажим «Крокодил» изолированный голубой K02 - 1 шт.;
3. Зажим «Крокодил» изолированный красный K02 - 1 шт.;
4. Зарядное устройство для аккумуляторов Z7 - 1 шт.;
5. Зонд измерительный для забивки в грунт 30 см - 2 шт.;
6. Панель управления T8 - 1 шт.;
7. Провод измерительный 5 м с разъёмами «банан» голубой - 1 шт.;
8. Провод измерительный 5 м с разъемами «банан» красный - 2 шт.;
9. Ремень для переноски T8 - 1 шт.;
10. Футляр XL-1 - 1 шт.
