- Производитель Merytronic
Обнаружение подземных кабельных линий и труб:
MRT-700 состоит из генератора MRT-700TX и приемника MRT-700RX и является локатором, который определяет наличие подземных коммуникаций.
Устройство составляет карту кабельных линий и труб, определяя как находящийся под напряжением, так и обесточенные кабели, глубина залегания которых может составлять до 5 метров.
Точная локализация пролегания кабельной линии:
Мощность генератора MRT-700TX составляет 10 Вт, что позволяет осуществлять поиск кабелей на расстояниях до 10 км. Во время работы генератор подает сильный сигнал определенной частоты в кабель, вследствие чего приемник MRT-700RX с высокой точностью определяет искомый кабель, а также направление тока в нем.

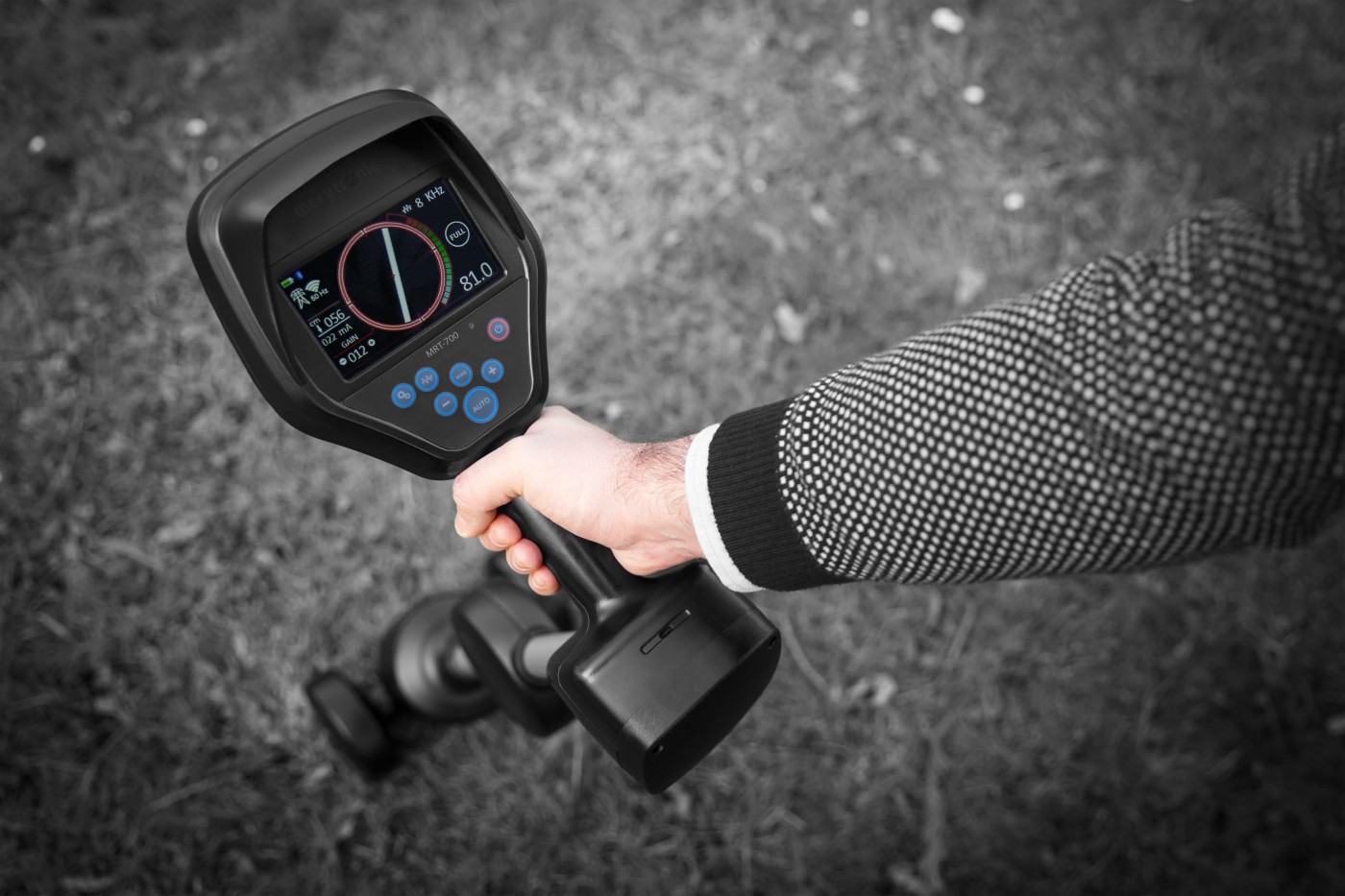

Приемник MRT-700RX позволяет с высокой точностью определить маршрут пролегания подземных коммуникаций благодаря работе 7 антенн, распределенных по устройству. Во время работы устройство считывает, какой уровень сигнала определяется каждой антенной, что позволяет определить местонахождение кабельных линий и труб и показывает верное направление движения.
Три частоты трассировки:
Генератор MRT-700TX позволяет подавать в кабель 3 активных частоты (640 Гц, 8 кГц и 32 кГц) тремя различными способами:
- Прямое подключение с помощью зажимов типа крокодил. Обесточенные электрические кабели, телефонные кабели, водопроводные и газовые металлические трубы и т.п. При данном методе подключения прибор на дисплее отображает значение тока в цепи и сопротивления петли;
- Подключение с помощью индукционных клещей. Кабели среднего и низкого напряжения, телефонные кабели и т.п. При данной методе подключения нет необходимости отключать кабель от сети;
- Встроенная антенна генератора. В случае, если пользователь не может добраться до кабеля, или положение кабеля неизвестно, то сигнал может быть наведен с помощью встроенной антенны.
Способ подачи сигнала выбирается пользователем в зависимости от существующих условий. Для обеспечения максимальной точности измерений рекомендуется использование способа прямого подключения или индукционных клещей. В случае, если нет возможности доступа к проводнику, можно пожать сигнал при помощи внутренней передающей антенны генератора MRT-700TX.
Специальные режимы трассировки:
В зависимости от конкретных целей и задач пользователь может выбрать различные режимы, каждый из которых отображает необходимую информацию в наиболее подходящем формате. Приемник MRT-700RX обеспечивает различные режимы трассировки:
- FULL
- MAX
- NULL
- PEAK
Продвинутое онлайн-приложение GridGIS Map Creator:
Компания Merytronic (Испания) разработала специальную программу по созданию карт GridGIS Map Creator для ещё более удобного использования устройства для обнаружения подземных кабелей и труб MRT-700. Благодаря специальному приложению становится возможным: Записывать информацию о трассировке сети и об объектах коммунального хозяйства; Добавлять фотографии объектов сети; Отмечать на карте маршрут пролегания кабеля с GPS-координатами; Фиксировать процесс ведения работ; Сохранять данные в файле GeoJSON, который совместим с любой ГИС-системой; Осуществлять подключение к устройствам для обнаружения подземных коммуникаций с помощью беспроводной технологии Bluetooth.
Дополнительные возможности с использованием технологий Bluetooth и GPS:
Прибор оснащён технологией Bluetooth, которую можно использовать в двух режимах: стандартный и режим экономии энергии. Кроме того, в стандартной версии прибор MRT-700 не имеет встроенной технологии GPS, поэтому для отслеживания рабочего прогресса и создания маршрута пролегания кабеля необходимо использование Bluetooth для подключения к планшету со специальным приложением GridGIS Map Creator. Однако для удобства пользователей была разработана улучшенная версия MRT-700 со встроенной функцией GPS.
Интуитивно понятный интерфейс:
На цветном ЖК-экране отображается:
- местоположение кабеля относительно прибора;
- глубина залегания кабельной линии или трубы;
- угол расположения кабельной линии по отношению к прибору;
- уровень сигнала в числовом и графическом виде;
- уровень усиления;
- используемая частота;
- выбранный режим трассировки.
Высокая степень защищенности и соответствие требованиям безопасности:

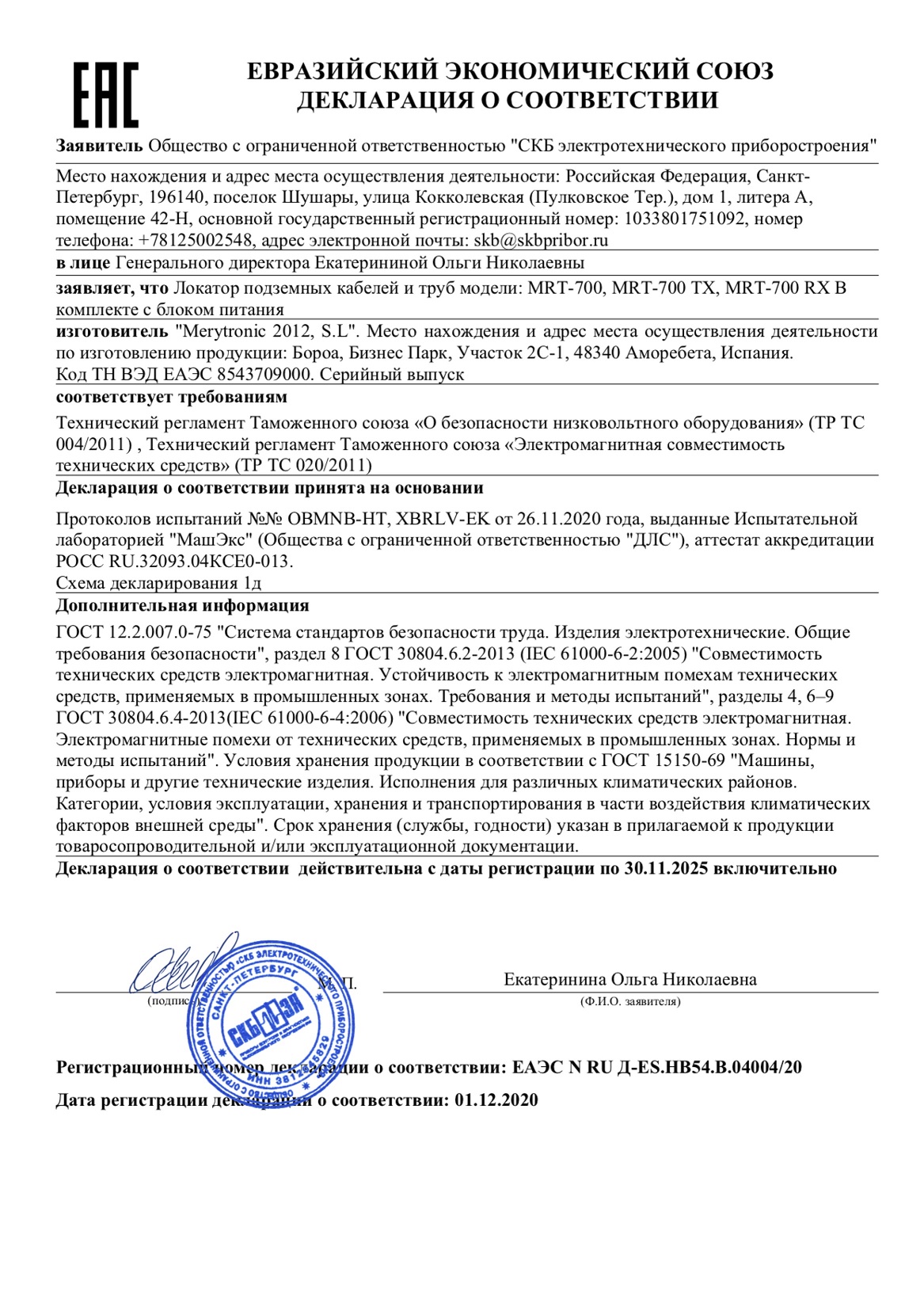

Трассоискатель MRT-700 соответствует требованиям безопасности IEC 61010-1: 2011 / UNE-EN 61010-1: 2011 и стандартам электромагнитной совместимости IEC 61000-4-2, IEC 61000-4-3, IEC 61000-4-4, IEC 61000-4-5, IEC 61000-4-6, IEC 61000-4-8, IEC 61000-4-11. Также прибору присвоена II-я категория защиты от поражения электрическим током. Устройство MRT-700 можно применять как в закрытых помещениях, так и на открытом воздухе, в том числе и в условиях повышенной влажности, так как его генератор имеет степень защиты IP 65 (с закрытой крышкой), а приёмник имеет степень защиты IP 54.
Эксплуатация в любых погодных условиях:
Диапазон температуры эксплуатации от -20 °С до +60 °С позволяет работать с устройством в разных погодных условиях.
