Трассоискатель с цветным экраном Успех 4.108Д

Описание в PDF

Трассопоисковый приемник АП-019.4 - вид сбоку

Трассоискатель с цветным экраном "Успех 4.108Д"

Гарантия 2 года
Производитель ТЕХНО-АС
Производство: Россия

Описание трассоискателя Успех 4.108Д

Трассопоисковый комплект предназначен для точного определения местоположения и залегания подземных коммуникаций (силовые и сигнальные кабельные линии, армированные оптоволоконные линии, трубопроводы из электропроводных материалов), определения неисправностей кабельных линий, а также позволяет в кратчайшие сроки и с большой надежностью проводить условия местности перед производством на землях. работ и предотвращать повреждение инженерных коммуникаций. В составе комплекта в виде моноблока с цветоприемником ЖК-дисплеем, на котором выводится изображение трассы и в автоматическом режиме происходит расчет мощности залегания связи до 30 м, а также измерение тока в линии. Комплект оснащен новейшим компактным автономным генератором АГ-108 с аккумуляторными элементами питания, дисплеем и встроенной индуктивной антенной, для отслеживания связи бесконтактным способом.

Выходная мощность генератора до 100 Вт.

Назначение трассоискателя Успех 4.108Д

Определение местоположения и залегания скрытых подземных коммуникаций на расстоянии до 30 м.
Трассировка связи с использованием генератора на расстоянии до 10 км.
Поиск электрического напряжения под напряжением.
Поиск мест пересечения трубопровода и кабеля.
Определение мест повреждения кабельных линий.
Обследование участка перед проведением земляных работ.

Особенности приемника АП-019.4

Современный цифровой трассопоисковый приемник-моноблок.
Цветной дисплей с автоматической и ручной регулировкой яркости.
Температура эксплуатации от -30 до +50°С.
Широкий набор рабочих частот: 50 Гц, 60 Гц, 100 Гц, 120 Гц, 512 Гц, 1024 Гц, 8192 Гц, 32768 Гц, двухчастотный режим 1024/2048 Гц, широкая полоса 50...7000 Гц и широкая полоса 7.. .14 кГц.
Широкий набор режимов индикации: «Трасса», «Ноль», «Пик», «График Макс», «График Мин», «Мин./Макс.», «2F 1024/2048».
Возможность выбора рабочих частот и режимов работы.
Функция «Компас», измеритель и смещающиеся во времени графики изменения уровней входных сигналов на дисплее прибора, позволяют оператору максимально эффективно использовать возможности прибора.
Автоматический расчет и вывод на экран мощности залегания связи и тока в линии.
Встроенный динамик с регулировкой уровня звука.
Настраиваемый режим «Сон» для экономии заряда батарей.
Дополнительные функции при подключении внешних датчиков.
Меню на двух языках (русский и английский).
Возможность подключения внешнего аккумулятора Power Bank.

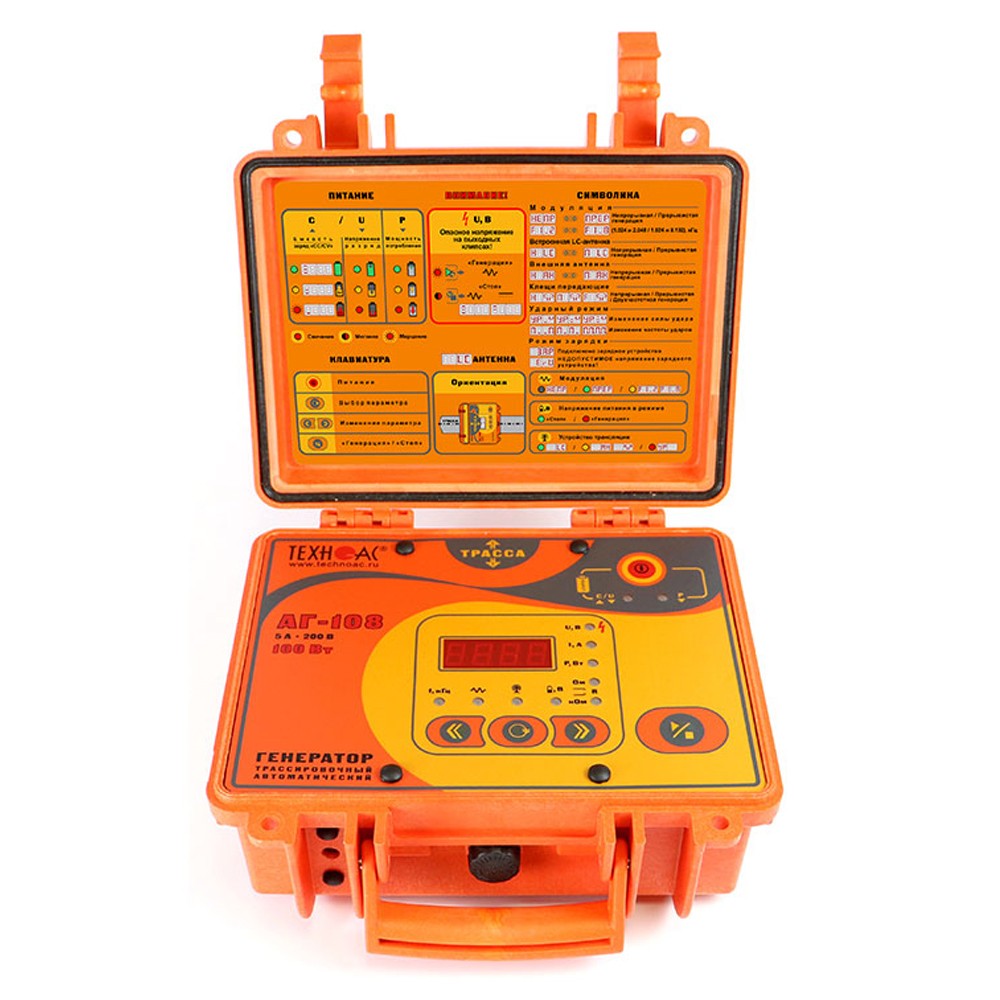

Особенности генератора АГ-108

Встроенный перезаряжаемый аккумулятор.
Максимальная выходная мощность до 50 Вт в непрерывном и до 100 Вт в прерывистом режиме работы.
Максимальное выходное напряжение до 200 В.
Возможность работы от внешнего аккумулятора или от сети ~220 В.
Реализовано несколько видов защиты от недопустимых факторов.
Встроенный аккумулятор на базе литий-железофосфатных (LiFePO4) элементов с низким саморазрядом.
строенный «мультиметр» отображает выбор инструмента напряжение, ток, сопротивление, мощность на выходе или напряжение питания.
Ударный режим – генерация импульсов управления ударным механизмом.
Встроенная передающая антенна для бесконтактного управления сигналом связи.
Ручное уменьшение/увеличение производительности после автосогласования.
Небольшие габариты и вес.

Характеристики трассопоискового приемника АП-019.4

Характеристики	Значения
Частоты фильтров	50(60) / 100(120) / 512/ 1024 / 8192 / 32768 Гц
Диапазон частот «Широкая полоса»	0,05…7,00 кГц; 7,00…14,00 кГц
Диапазон частот «Две частоты»	1024 / 2048 Гц
Динамический диапазон входных сигналов	140 дБ
Количество встроенных датчиков	5
Максимальная чувствительность (33 кГц)	5 мкА на расстоянии 1 м
Подключаемые внешние датчики	ДКИ-117, ДОДК-117, МЭД-127, NR-117M, КИ-105/ХХ, КИ-110/ХХ производства «ТЕХНО-АС»
Управление чувствительностью (усилением сигнала)	- полуавтоматическое / ручное (по выбору); - автоматическое для режима «Трасса»
Определение глубины залегания коммуникации	- 0,01....30,00 м; - автоматически в режиме «Трасса»
Точность определения глубины залегания	±5 см при глубине до 1 м, ±5% при глубине свыше 1 м
Измерение «сигнального» тока в коммуникации	- 0,001....50,00 А; - автоматически в режиме «Трасса»
Точность определения оси коммуникации	±5 см при глубине до 1 м, ±5% от глубины залегания при глубине свыше 1 м
Работа с импульсными сигналами	при работе с генераторами «ТЕХНО-АС»
Визуальная индикация	цветной дисплей 480х272 px, автоматическая и ручная регулировка яркости
Режимы индикации	«Трасса», «Ноль», «Пик», «График Макс», «График Мин», «Мин./Макс.», «2F 1024/2048»
Звуковая индикация	- синтезированный звук с ЧМ; - звуковая индикация нажатия кнопок
Источник питания	- 4 Li-ion батареи 3,7 В, 3200 мАч; - внешний аккумулятор (Power Bank)
Режим «Сон»	0…23 час 59 мин
Время непрерывной работы от одного комплекта Li-ion батарей	не менее 8 часов при яркости экрана <50%
Диапазон температур эксплуатации / хранения	-30…+50 / -30…+60°С
Степень защиты корпуса	IP54
Габаритные размеры	330х140х700 мм
Вес, не более	2,45 кг

Характеристики трассировочного генератора АГ-108

Характеристики	Значения
Частоты непрерывного «НЕПР» или прерывистого «ПРЕР» сигнала, Гц ± 0,05%
Нагрузка «кабель выходной» или «клещи»	512 / 1024 / 8192 / 32768
«Антенные» режимы	8192 / 32768 для «LC» или 8192 для «AH»
Режимы работы
«Антенные» режимы	встроенная передающая антенна «LC»
«Антенные» режимы	внешняя индукционная передающая антенна «АН»
Режимы «модуляции» (сигналы специальной формы)	- прерывистый «ПРЕР» (кратковременные посылки синусоидального сигнала); - длительность посылки 0,1 сек.; - частота следования посылок 1 Гц
	- двухчастотный «F1_2» (одновременная генерация частот 1024 Гц и 2048 Гц); - соотношение амплитуд 2/1 (соответственно)
	- двухчастотный «F1_8» (одновременная генерация частот 1024 Гц и 8192 Гц); - соотношение амплитуд 4/1 (соответственно)
«Ударный» режим	- «УР» - генерация импульсов управления ударным механизмом; - три разновидности силы удара: «слабый», «средний», «сильный»; - частота следования импульсов: 30 уд./мин., 60 уд./мин., 120 уд./мин.
Выходной ток, А
Ограниченный программой при ручном повышении, ≥	5 – при частотах 512 Гц / 1024 Гц / 8192 Гц / «F1_2» / «F1_8»
Ограниченный программой при ручном повышении, ≥	3 – при частоте 32768 Гц
Заданный программой для автоматического согласования с внешней нагрузкой при контактном подключении, ≥	0,1 - всегда при включении питания
Максимальное выходное напряжение, В
В зависимости от «модуляции», ≥	150 – в двухчастотном режиме модуляции «F1_2» / «F1_8»
В зависимости от «модуляции», ≥	200 – в других режимах
Максимальная выходная мощность, Вт
Ограниченная программой, ≥	50 – в непрерывном «НЕПР» режиме на сопротивления нагрузки до 800 Ом, в двухчастотном режиме «F1_2» / «F1_8» на сопротивления нагрузки до 450 Ом
Ограниченная программой, ≥	100 – в прерывистом «ПРЕР» режиме на сопротивления нагрузки до 400 Ом
Источники питания
Рабочий диапазон питающих напряжений, В	минимально допустимое напряжение 10
Рабочий диапазон питающих напряжений, В	максимально допустимое напряжение 15
Автономный аккумулятор	«12,8 В / 8 Ач» 8 элементов LiFePO4 26700
Устройство зарядное	- заряжает до напряжения 14,6 В током до 10 А; - обеспечивает генерацию одновременно с зарядкой
Внешние источники питания (не входят в комплект поставки)	- напряжение 10...15 В, мощность ≥ 140 Вт; - например, аккумуляторы автомобильные «12 В»
Время работы («жизненный цикл»)	- 1,5 часа в режимах «НЕПР» и «F1_2» / «F1_8» при исходной выходной мощности 50 Вт или 7,5 часов в режиме «ПРЕР» при исходной выходной мощности 100 Вт; - 8 часов при 10 Вт «НЕПР» или 90 Вт «ПРЕР»
Время работы («жизненный цикл»)	при внешнем источнике питания, полностью определяется его свойствами и, соответственно, при питании от сети время работы не ограничено
Функциональные особенности
Автоматическое энергосбережение в процессе генерации	автоматическое понижение выходной мощности в соответствии с деградацией «энергетического потенциала» источника питания
Автоматические выключения прибора	при напряжении питания < 8 В
	при напряжении питания > 15,7 В
	при коротком замыкании выхода в процессе автосогласования
	через ≈100 сек. в режиме «стоп» (если не нажимаются кнопки)
Согласование с нагрузкой	автоматическое – до достижения тока в нагрузке: - ≥ 0,1 А – всегда «по умолчанию»; - «0.2/0.5/1.0/2.0/3.0» (А) – из «банка токов» (до окончания «сеанса»); - «опционального» значения, дополнительно «сохранённого» оператором «в банк» при генерации или до достижения предела энергопотребления определяемого программой
Согласование с нагрузкой	ручное (кнопками ИЗМЕНЕНИЕ ПАРАМЕТРА « ») после автоматического согласования
Варианты подключения к исследуемой коммуникации	контактное подключение с возвратом тока через землю
	бесконтактное подключение с применением встроенной передающей антенны «LC»
	бесконтактное подключение с применением внешней индукционной передающей антенны «АН» (интенсивность излучения выше и доступ к коммуникации удобнее относительно встроенной передающей антенны «LC»)
	бесконтактное подключение с применением индукционных передающих клещей (возможен выбор кабеля из пучка)
Электромагнитная совместимость
Классификация по ГОСТ Р 51318.22-2006	класс А
Конструктивные параметры
Выходной усилитель мощности	модифицированный CLASS D, КПД до 85%
Светодиодные индикаторы	отдельные светодиоды, обозначающие параметры и режимы
Светодиодные индикаторы	цифровой четырехразрядный индикатор, отображающий значения параметров и режимов, а также реализующий «МУЛЬТИМЕТР» выходных параметров: выходное напряжение (В), ток в нагрузке (А), мощность в нагрузке (Вт) и сопротивление нагрузки (Ом/кОм)
Габаритные размеры электронного блока (кейса), не более, мм	250х220х120
Вес электронного блока, не более, кг	3,8
Условия эксплуатации
Допустимый диапазон температур окружающей среды при эксплуатации, °С	-30…+60
Степень защиты корпуса	IP65

1. Трассопоисковый приемник АП-019.4 - 1 шт.;
2. Генератор трассировочный АГ-108 - 1 шт.;
3. Устройство зарядное АГ107.02.010 - 1 шт.;
4. Кабель АГ120.02.020 - 1 шт.;
5. Кабель АГ120.02.050 - 1 шт.;
6. Кабель АГ105.02.020 - 1 шт.;
7. Контакт магнитный АГ120.02.090 - 2 шт.;
8. Штырь заземления АГ110.02.004 - 2 шт.;
9. Батарейки для приемника - 4 шт.;
10. Кабель USB 2,0 AM-mini USB 1 м - 1 шт.;
11. Power bank, 20 000 mAh - 1 шт.;
12. Конус дорожный, высота 30 см - 5 шт.;
13. Аварийный знак "Люк открыт" или "Идут работы - 1 шт.;
14. Зарядное устройство HD-8992A - 1 шт.;
15. Сумка для приемника (чехол 53212) - 1 шт.;
16. Сумка для комплекта (чехол 53222) - 1 шт.;
17. Руководство по эксплуатации - 3 шт.;
18. Паспорт - 1 шт.
