Трассоискатель Успех-АГ-308.10Н

Описание в PDF

Гарантия 2 года
Производитель ТЕХНО-АС
Производство: Россия

Описание трассоискателя Успех АГ-308.10Н

Трассопоисковый комплект для поиска подземных коммуникаций (кабельных линий, металлических трубопроводов, и прочих коммуникаций из токопроводящих материалов).

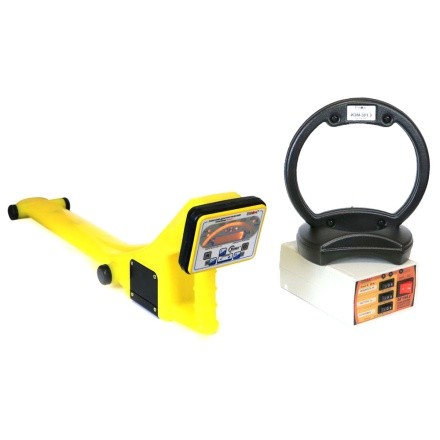

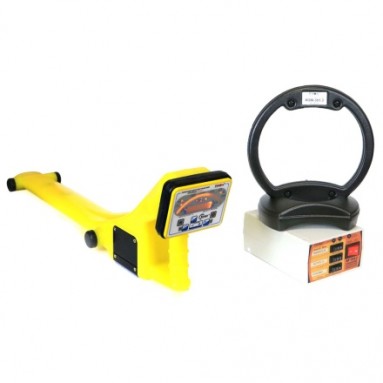

В составе комплекта приемник в виде моноблока со светодиодной индикацией и компактный автономный генератор с выходной мощностью до 20 Вт и дальностью работы до 3 км

Подключение к искомой трассе возможно как контактным, так и бесконтактным способом.

Назначение трассоискателя Успех АГ-308.10Н

Определение местоположения и глубины залегания скрытых подземных коммуникаций на глубине до 10 м.
Трассировка коммуникаций с использованием генератора на расстояние до 3 км.
Поиск электрических кабелей под напряжением.
Поиск мест пересечения трубопровода и кабеля.
Обследование участков местности перед проведением земляных работ.

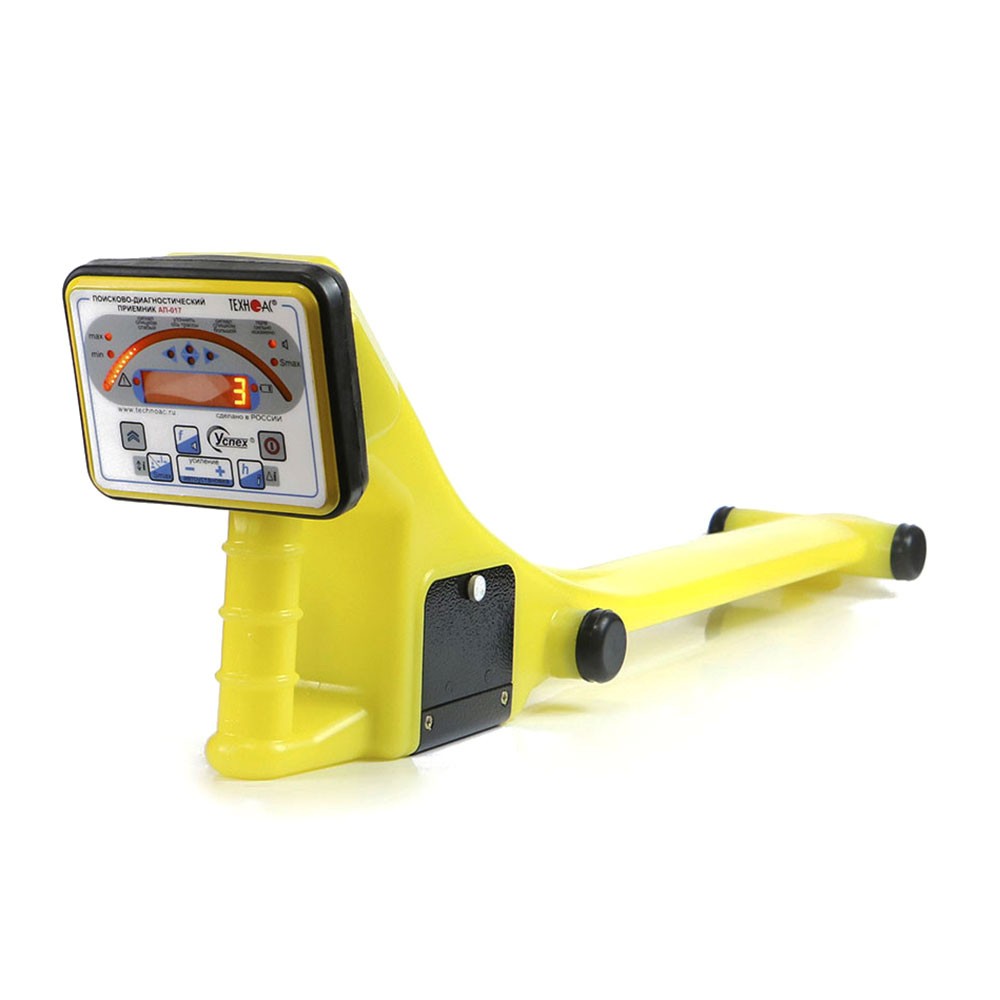

Особенности приемника АП-017

Современный цифровой трассопоисковый приемник-моноблок.
Яркий светодиодный индикатор.
Вывод значения измеренной глубины залегания на экран.
Определение отклонения от оси трассы по светодиодному индикатору и звуковому сигналу.
Широкий набор рабочих частот (50 / 100 / 512 / 1024 / 1450 / 8192 / 8928 / 9820 Гц, Широкая Полоса 12...24 кГц).
Морозоустойчивый, работа при температурах до -40°С.

Особенности генератора АГ-114.1

Прост в эксплуатации и не требует высокой квалификации персонала.
Автоматическое согласование с нагрузкой в широком диапазоне сопротивлений.
Возможность выбора мощности в зависимости от решаемых задач.
Автоматическое повторное согласование при изменении мощности.
Длительное время непрерывной работы от собственного аккумулятора.
Небольшие габариты и вес.

Характеристики трассопоискового приемника АП-017Н

Характеристики	Значения
Рабочие частоты пассивные	50 Гц, 100 Гц, 12-24 кГц
Рабочие частоты активные	512, 1024, 1450, 8192, 8928, 9820 Гц
Максимальная глубина измерения	до 10 м
Максимальная глубина обнаружения	до 25 м
Максимальное удаление от генератора	до 5 км
Время непрерывной работы без подсветки (LR 11 A/час)	до 50 ч
Диапазон эксплуатационных температур	-40...+60°С
Точность определения трассы	±0,3 м
Питание	2 элемента D
Габариты	720x110x150 мм
Вес прибора без чехла	1,700 кг

Характеристики трассировочного генератора АГ-114.1

Характеристики	Значения
Частоты генерируемого сигнала, Гц
Частота 1	512±0,25
Частота 2	1024±0,5
Частота 3	8192±4
Режимы генерации
Режим 1	непрерывный
Режим 2	импульсные посылки
Режим 3	импульсный трехчастотный
Длительность импульса, мс
Режим 2, 3	100
Частота следования импульсов, Гц
Режим 2	1
Режим 3	2
Мощность, отдаваемая генератором в нагрузку, Вт
Мощность 1 («5 Вт»)	5±1,25
Мощность 2 («10 Вт»)	10±2,5
Мощность 3 («20 Вт»)	20±5
Допустимое сопротивление нагрузки, Ом	любое
Диапазон сопротивлений согласованной нагрузки, Ом
Мощность 1 («5 Вт»)	0,3…1000
Мощность 2 («10 Вт»)	0,3…500
Мощность 3 («20 Вт»)	0,3…250
Напряжение на выходе, В
Ограниченное по умолчанию	36
Максимальное	72
Согласование с нагрузкой	автомат., 20-ти ступенчатое
Время согласования максимальное, не более, с	12
Допустимое внешнее напряжение питания, В	11...15
Источники питания
Встроенный аккумулятор: - напряжение, В - емкость, Ач	12 2,2
Сетевой блок	15 В / 4 А max
Время зарядки штатного аккумулятора не более, ч	5
Габаритные размеры генератора, не более, мм	190х140х80
Вес генератора в чехле, не более, кг	2,5

Характеристики индукционной антенны ИЭМ-301.3

Характеристики	Значения
Максимальная мощность, подводимая к «рамке», не более Вт	10
Модуль полного комплексного сопротивления на частоте 8192 Гц, Ом	36
Тип корпуса	пластмассовый, герметичный

1. Трассопоисковый приемник АП-017Н - 1 шт.;
2. Генератор трассировочный АГ-114.1 - 1 шт.;
3. Индукционная антенна ИЭМ-301.3 - 1 шт.;
4. Источник питания AG114М.02.020 - 1 шт.;
5. Кабель АГ120.02.020 - 1 шт.;
6. Кабель АГ120.02.030 - 1 шт.;
7. Кабель АГ105.02.020 - 1 шт.;
8. Контакт магнитный АГ120.02.090 - 2 шт.;
9. Штырь заземления АГ110.02.004 - 2 шт.;
10. Сумка для индукционной антенны ИЭМ-301.3 (чехол 53107) - 1 шт.;
11. Сумка для генератора АГ-114.1 (чехол 53163) - 1 шт.;
12. Сумка для приемника (чехол 53188) - 1 шт.;
13. Сумка для комплекта (чехол 53222) - 1 шт.;
14. Руководство по эксплуатации. Паспорт - 1 шт.
