Трассотечепоисковый комплект Успех-АТГ-425.20Н

Назначение трассотечеискателя Успех АТГ-425.20Н

• Определение местоположения и глубины залегания скрытых коммуникаций (силовые и сигнальные кабельные линии, армированные оптоволоконные линии, трубопроводы из электропроводных материалов) на глубине до 6 м и удалении до 3 км от места подключения генератора.
• Определение мест повреждения кабельных линий.
• Обследование участков местности перед проведением земляных работ.
• Проведение работ по поиску скрытой проводки.
• Обнаружение мест разгерметизации трубопроводов на глубине до 3 м.

Комплект с интеллектуальным алгоритмом выявления утечек и необходимым набором функций для трассопоиска.

Трассотечеискатель Успех АТГ-425.20Н - универсальный многофункциональный комплект, в котором объединены три устройства:

1. трассоискатель с электромагнитным датчиком;
2. трассоискатель с акустическим датчиком;
3. течеискатель с акустическим датчиком.

Решаемые задачи трассотечеискателем Успех АТГ-425.20Н

• Трассировка кабеля и определение глубины залегания.
• Поиск места повреждения силового кабеля.
• Поиск металлических трубопроводов и определение глубины залегания.
• Поиск мест пересечения трубопроводов и кабеля.
• Определение мест утечки.

Особенности трассотечеискателя Успех АТГ-425.20Н

• Возможность выбора мощности в зависимости от решаемых задач (от 5 до 20 Вт).
• Автоматическое согласование с нагрузкой в широком диапазоне сопротивлений.
• Возможность трассировки коммуникаций без непосредственного подключения с использованием индукционной антенны или клещей индуктивных.

Особенности приемника АП-027М

• Цифровой трассопоисковый приемник.
• Большой ЖК дисплей с переключаемыми режимами работы и индикации.
• Отображение частотного спектра входного сигнала.
• Вывод звукового сигнала как на наушники оператора, так и на встроенный динамик.

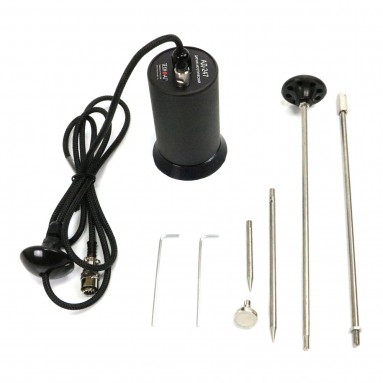

• Приемник является многофункциональным прибором и может работать с внешними датчиками различного типа: электромагнитными EMD-257 и MED-127, акустическими AD-327, AD-257 и ADM-227, датчиком контроля качества изоляции DKI-117M, датчиком-определителем дефектов коммуникаций DODK-117M, накладной рамкой NR-117М, клещами индукционными CI-110 (CI-105).
• При работе с акустическим - диапазон частот 0.03...2.2 кГц с возможностью устранения звуковых частот, находящихся вне полосы, занимаемой звуком дефекта.
• При работе с электромагнитным датчиком - широкий набор рабочих частот: 50/60 Гц, 100…450 Гц через 50 Гц, 120…540 Гц через 60 Гц, 512 Гц, 1024 Гц, 8192 Гц, 33 кГц, «Широкая полоса» 50...8600 Гц, двухчастотные режимы 1024 Гц / 2048 Гц и 1024 Гц / 8192 Гц.
• Класс защиты корпуса от внешних воздействий IP54.

Особенности генератора АГ-114.1

• Прост в эксплуатации и не требует высокой квалификации персонала.
• Автоматическое согласование с нагрузкой в широком диапазоне сопротивлений.
• Возможность выбора мощности в зависимости от решаемых задач.
• Автоматическое повторное согласование при изменении мощности.
• Длительное время непрерывной работы от собственного аккумулятора.
• Небольшие габариты и вес.

Принцип работы трассотечеискателя Успех АТГ-425.20Н

Режим трассопоиска

Пассивный поиск (трассопоиск без использования генератора)

Подключить головные телефоны и EMD к приемнику. Использовать режим «ШП», 50 Гц, 100 Гц. Работа в данном режиме позволяет обнаружить силовые кабели под напряжением (режим «ШП», затем 50 Гц), трубопроводы под катодной защитой и трубопроводы с перенаведенным излучением (режим «ШП», 100 Гц).

При работе оператора уровень сигнала анализируется по уровню шума в головных телефонах и стрелочному индикатору приемника.

Активный поиск (трассопоиск с использования генератора)

Подключить головные телефоны и EMD к приемнику.

Генератор представляет собой автоколебательную систему с мощным трансформаторным выходом, который служит для согласования с нагрузкой (кабель или трубопровод).

Подключить генератор к нагрузке. Согласовать генератор с нагрузкой. Использовать режим «512», «1024», «8192», «х3». На приемнике установить частоту аналогичную с генератором. Работа в данном режиме позволяет провести качественную трассировку коммуникаций (кабельных линий без напряжения, трубопровода).

Поиск места повреждения силового кабеля (трассопоиск с использования генератора)

Поиск места повреждения силового кабеля можно осуществлять двумя методами: индукционным (EMD) и акустическим (AD).

Подключить головные телефоны и EMD (AD) к приемнику. Подключить генератор к кабелю. Использовать режимы «512», «1024», «8192», «х3» (для индукционного метода); «ШП», «ФНЧ», «ПФ» (для акустического метода).

Режим течепоиска

Подключить головные телефоны и AD к приемнику. Использовать режим «ШП», «ФНЧ», «ПФ».

Механические колебания грунта, возникающие в результате течи из трубопровода, воспринимаются акустическим датчиком при помощи пьезоэлектрического преобразователя. Электрический сигнал поступает в электронный блок, откуда выводится на головные телефоны и на стрелочный индикатор. Оператор по максимальному сигналу на стрелочном индикаторе или по специфическому шуму свища определяет место положения разгерметизации трубопровода.

Рекомендуемые области применения трассотечеискателя Успех АТГ-425.20Н

• ЖКХ.
• Теплосети.
• Водоканал.
