Трассотечеискатель Успех АТГ-425.50Н

Описание в PDF

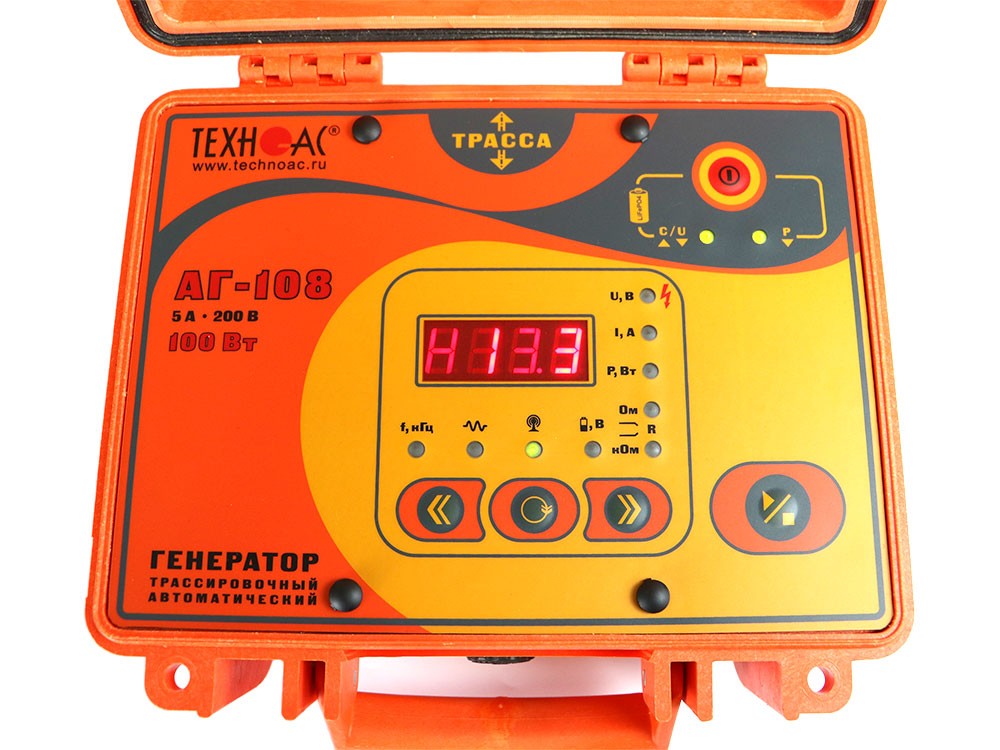

Генератор трассировочный АГ-108 - панель управления

Гарантия 2 года
Производитель ТЕХНО-АС
Производство: Россия

Назначение трассотехнического искателя Успех АТГ-425.50Н

Определение местонахождения и залегания скрытых подземных коммуникаций на расстоянии до 6 м.
Трассировка связи с использованием генератора на расстоянии до 5 км.
Поиск электрического напряжения под напряжением.
Поиск мест пересечения трубопровода и кабеля.
Обследование участка перед проведением земляных работ.
Определение места утечки жидкости из трубопровода.

Выходная мощность генератора до 100 Вт.

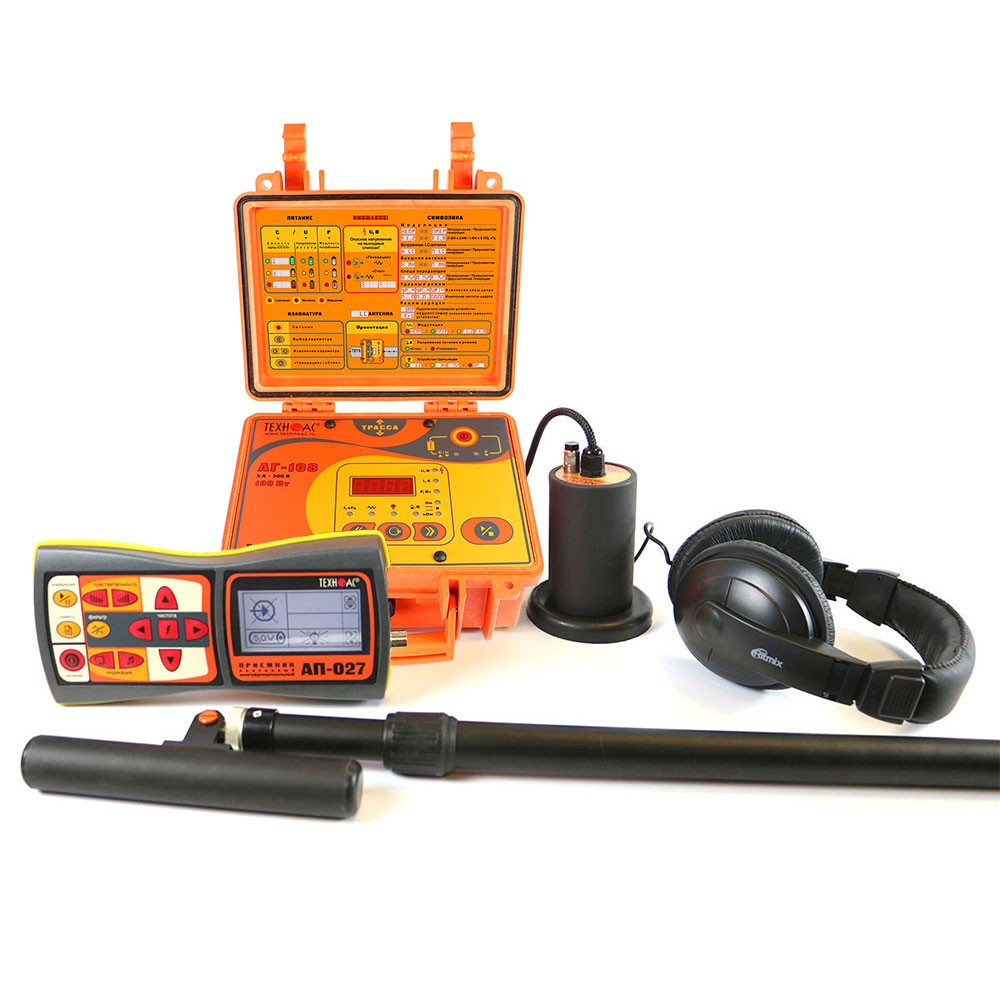

Особенности трассотехнического искателя Успех АТГ-425.50Н

Многофункциональный трассотечепоисковый комплект, в котором объединены три устройства:

трассоискатель с электромагнитным датчиком;
трассоискатель с акустическим датчиком;
течеискатель с акустическим датчиком.

В состав комплекта цифрового входит универсальный трекопоисковый приемник с большим ЖК-дисплеем и выводом звука, как на встроенном динамике, так и в наушниках оператора.

Комплект оснащен новейшим компактным автономным генератором АГ-108 с аккумуляторными элементами питания, дисплеем и встроенной индуктивной антенной, для отслеживания связи бесконтактным способом.

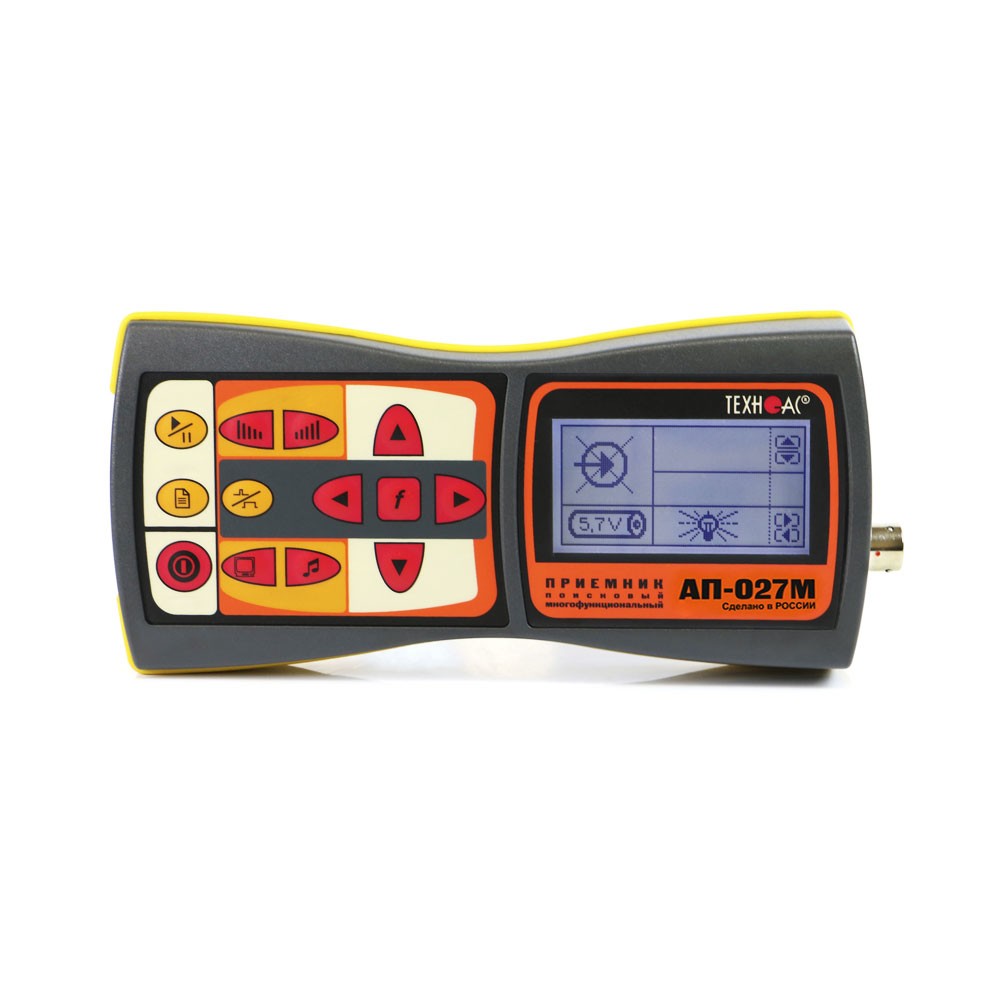

Особенности приемника АП-027М

Цифровой тракопоисковый приемник.
Большой ЖК-дисплей с переключаемыми режимами работы и индикациями.
Отображение частотного сигнала от входного сигнала.
Вывод звукового сигнала осуществляется как на наушниках, так и на встроенном динамике.
Приемник является многофункциональным прибором и может работать с периодическими датчиками переменного типа: электромагнитными EMD-257 и MED-127, акустическими AD-327, AD-257 и ADM-227, датчиком контроля качества бюджета DKI-117M, датчиком-определителем дефектов связи DODK- 117М, накладной рамкой НР-117М, клещами индукционными CI-110 (CI-105).
При работе с акустическими - диапазон частот 0,03...2,2 кГц с ограничением ограничения звуковых частот, выходом за пределы полосы, занимаемой звуковым дефектом.
При работе с электромагнитным датчиком - широкий набор рабочих частот: 50/60 Гц, 100…450 Гц через 50 Гц, 120…540 Гц через 60 Гц, 512 Гц, 1024 Гц, 8192 Гц, 33 кГц, «Широкая полоса» 50. ..8600 Гц, двухчастотные режимы 1024 Гц/2048 Гц и 1024 Гц/8192 Гц.
Класс защиты корпуса от внешних воздействий IP54.

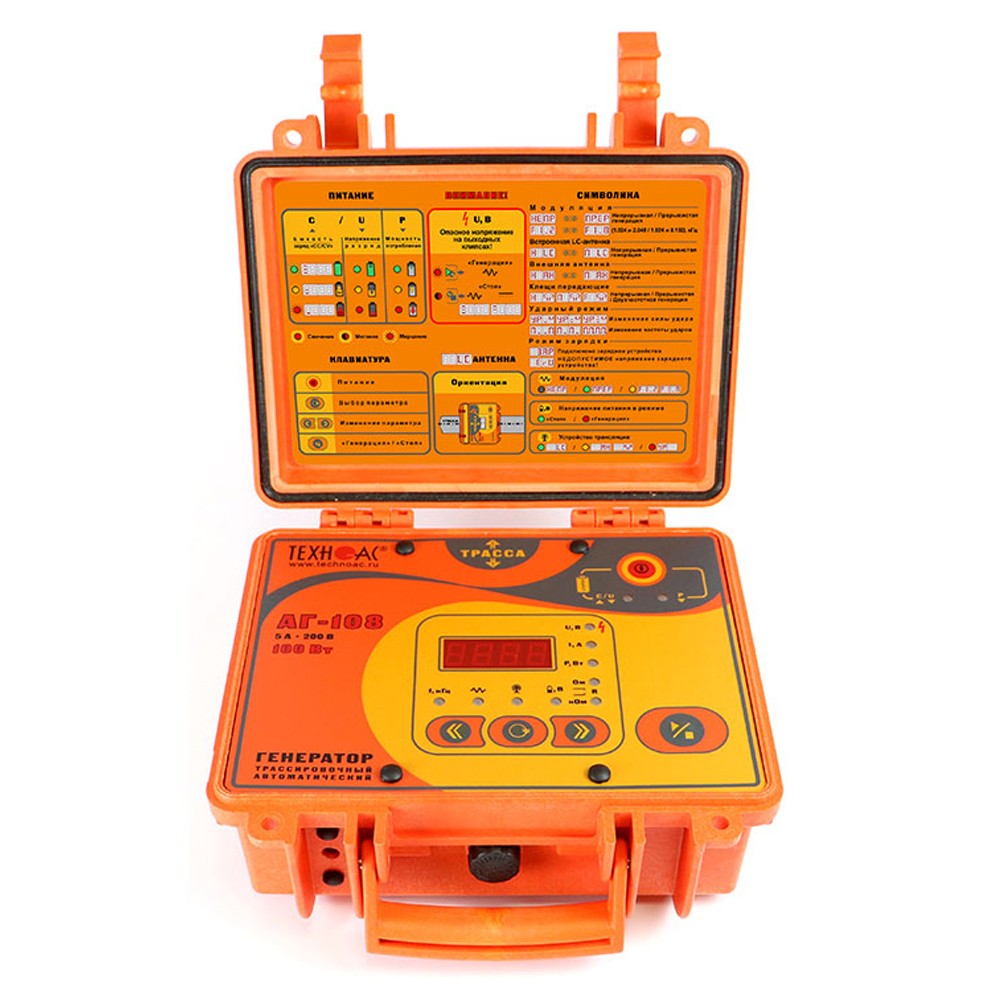

Особенности генератора АГ-108

Встроенный перезаряжаемый аккумулятор.
Максимальная выходная мощность до 50 Вт в непрерывном и до 100 Вт в прерывистом режиме работы.
Максимальное выходное напряжение до 200 В.
Возможность работы от внешнего аккумулятора или от сети ~220 В.
Реализовано несколько видов защиты от недопустимых факторов.
Встроенный аккумулятор на базе литий-железофосфатных (LiFePO4) элементов с низким саморазрядом.
Встроенный «мультиметр» отображает выбор инструмента — напряжение, ток, сопротивление, мощность на выходе или напряжение питания.
Ударный режим – генерация импульсов управления ударным механизмом.
Встроенная передающая антенна для бесконтактного управления сигналом связи.
Ручное уменьшение/увеличение производительности после автосогласования.
Небольшие габариты и вес.

Характеристики трассопоискового приемника АП-027М

Характеристики	Электромагнитный трассо-дефектопоиск	Акустический трассо-дефектопоиск
Вид принимаемого сигнала	непрерывный / прерывистый	монотонный / импульсный
Частоты цифровых фильтров	Центральная частота квазирезонансного фильтра 50/60 Гц, 100…450 Гц через 50 Гц, 120…540 Гц через 60 Гц, 512 Гц, 1024 Гц, 8192 Гц, 33 кГц	Ограничение настройки «снизу» 0,1/0,15/0,21/0,31/0,45/0,65/0,95/1,38 кГц; Ограничение настройки «сверху» 2,00/1,38/0,95/0,65/0,45/0,31/0,21/0,15 кГц
	Двухчастотные режимы 1024 Гц + 2048 Гц, 1024 Гц + 8192 Гц
«Широкая полоса»	0,05…8,6 кГц	0,09…2,20 кГц / 0,03…0,50 кГц
Визуальная индикация	ЖКИ: - символы и значения выбираемых режимов и параметров; - анимированная шкала уровней входного сигнала; - цифровое значение и анимированная шкала уровня выходного сигнала; - график (движущаяся диаграмма) уровней выходного сигнала; - частотный спектр выходного сигнала; - цифровое и графическое измерение уровней выходных сигналов в «памяти»
Звуковая индикация	Головные телефоны - натуральный широкополосный или отфильтрованный сигнал
	Головные телефоны - синтезированный звук ЧМ	-
	Встроенный излучатель - синтезированный звук ЧМ
Питание	напряжение 4…7 В: - аккумуляторы «тип АА» 1,2 В 4 шт. - щелочные (щелочные) батареи «тип АА» 1,5 В 4 шт.; - внешний аккумулятор
Количество сохраняемых записей в памяти	30
Время непрерывной работы, тем не менее	20 часов
Диапазон температур передачи	-20…+50ºС
Класс защиты	IP54
Габаритные размеры	220x102x42 мм
Масса	0,46 кг

Характеристики трассировочного генератора АГ-108

Характеристики	Значения
Частоты непрерывности сигнала «НЕПР» или прерывистого «ПРЕР», Гц ± 0,05%
Нагрузка «кабель выходной» или «клещи»	512 / 1024 / 8192 / 32768
«Антенные» режимы	8192/32768 для «LC» или 8192 для «AH»
Режимы работы
«Антенные» режимы	встроенная передающая антенна «LC»
«Антенные» режимы	внешняя индуктивная передающая антенна «АН»
Режимы «модуляции» (сигналы предварительной формы)	- прерывистый «ПРЕР» (кратковременные посылки синусоидального сигнала); - длительность посылки 0,1 сек.; - частота следования посылок 1 Гц
	- двухчастотный «F1_2» (одновременная генерация частотой 1024 Гц и 2048 Гц); - расстояние расстояния 2/1 (соответственно)
	- двухчастотный «F1_8» (одновременная генерация частот 1024 Гц и 8192 Гц); - расстояние 4/1 (соответственно)
«Ударный» режим	- «УР» - генерация импульсов управления ударным механизмом; - три разновидности силы удара: «слабый», «средний», «сильный»; - частота следования импульсов: 30 уд./мин., 60 уд./мин., 120 уд./мин.
Выходной ток, А
Ограниченный программу при ручном розении, ≥	5 – при частотах 512 Гц / 1024 Гц / 8192 Гц / «F1_2» / «F1_8»
Ограниченный программу при ручном розении, ≥	3 – на частоте 32768 Гц
Заданная программа для согласования ручки с внешним инструментом при контактном подключении, ≥	0,1 - всегда при включении питания
Максимальное выходное напряжение, В
В зависимости от «модуляции», ≥	150 – в двухчастотном режиме модуляции «F1_2» / «F1_8»
В зависимости от «модуляции», ≥	200 – в других режимах
Максимальная выходная мощность, Вт
Ограниченная программа, ≥	50 – в непрерывном режиме «НЕПР» по сопротивлению нагрузки до 800 Ом, в двухчастотном режиме «F1_2»/«F1_8» по сопротивлению нагрузки до 450 Ом
Ограниченная программа, ≥	100 – в прерывистом режиме «ПРЕР» на сопротивление нагрузке до 400 Ом
Источники питания
Рабочий диапазон питательных напряжений, В	минимально допустимое напряжение 10
Рабочий диапазон питательных напряжений, В	максимально допустимое напряжение 15
Автономный аккумулятор	«12,8 В/8 Ач» 8 элементов LiFePO4 26700
Устройство зарядное	- заряжает до напряжения 14,6 В током до 10 А; - обеспечивает генерацию одновременно с зарядкой
Внешний источник питания (не входит в комплект поставки)	- напряжение 10...15 В, мощность ≥ 140 Вт; - например, аккумуляторы автомобильные «12 В»
Время работы («жизненный цикл»)	- 1,5 часа в режимах «НЕПР» и «F1_2» / «F1_8» при исходной выходной мощности 50 Вт или 7,5 часа в режиме «ПРЕР» при исходной выходной мощности 100 Вт; - 8 часов по 10 Вт «НЕПР» или 90 Вт «ПРЕР»
Время работы («жизненный цикл»)	при внешнем источнике питания, полностью определен его характер и, соответственно, при питании от сети время работы не ограничено
Функциональные особенности
Автоматическое энергосбережение в процессе генерации	минимальное снижение выходной мощности в соответствии с деградацией «энергетического потенциала» источника питания
Прибор автоматических отключений	при напряжении питания < 8 В
	при напряжении питания > 15,7 В
	при сокращении результатов в процессе автосогласования
	через ≈100 сек. в режиме «стоп» (если не нажимаются кнопки)
Согласование с изменением	стоимость – до достижения тока в странах: - ≥ 0,1 А – всегда «по умолчанию»; - «0,2/0,5/1,0/2,0/3,0» (А) – из «банка токов» (до окончания «сеанса»); - «опционального» значения, дополнительно «сохранённого» оператора «в банке» при генерации или до достижения предела энергопотребления регулируемой программы.
Согласование с изменением	ручное (кнопками ИЗМЕНЕНИЕ ПАРАМЕТРА « ») после автоматического согласования
Варианты подключения к ограниченной связи	контактное подключение с обратным током через землю
	бесконтактное подключение с применением встроенной передней антенны «LC»
	бесконтактное подключение с применением внешней проводной передней антенны «АН» (интенсивность передачи выше и доступ к связи соответственно встроенной передней антенны «LC»)
	бесконтактное подключение с применением индукционных передних клещей (возможен выбор кабеля из пучка)
Электромагнитная совместимость
Классификация по ГОСТ Р 51318.22-2006.	класс А
Конструктивные параметры
Выходная мощность	модифицированный КЛАСС D, КПД до 85%
Светодиодные индикаторы	Разработка светодиодов, обозначающих параметры и режимы
Светодиодные индикаторы	цифровой четырехразрядный индикатор, отображающий значения параметров и режимов, а также реализующий «МУЛЬТИМЕТР» выходные параметры: выходное напряжение (В), ток в направлении (А), мощность в направлении (Вт) и сопротивление (Ом/кОм).
Габаритные размеры высоты блока (кейса), не более, мм	250х220х120
Вес переносимого блока, не более, кг	3,8
Условия эксплуатации
Допустимый диапазон температур окружающей среды при эксплуатации, °С	-30…+60
Степень защиты корпуса	IP65

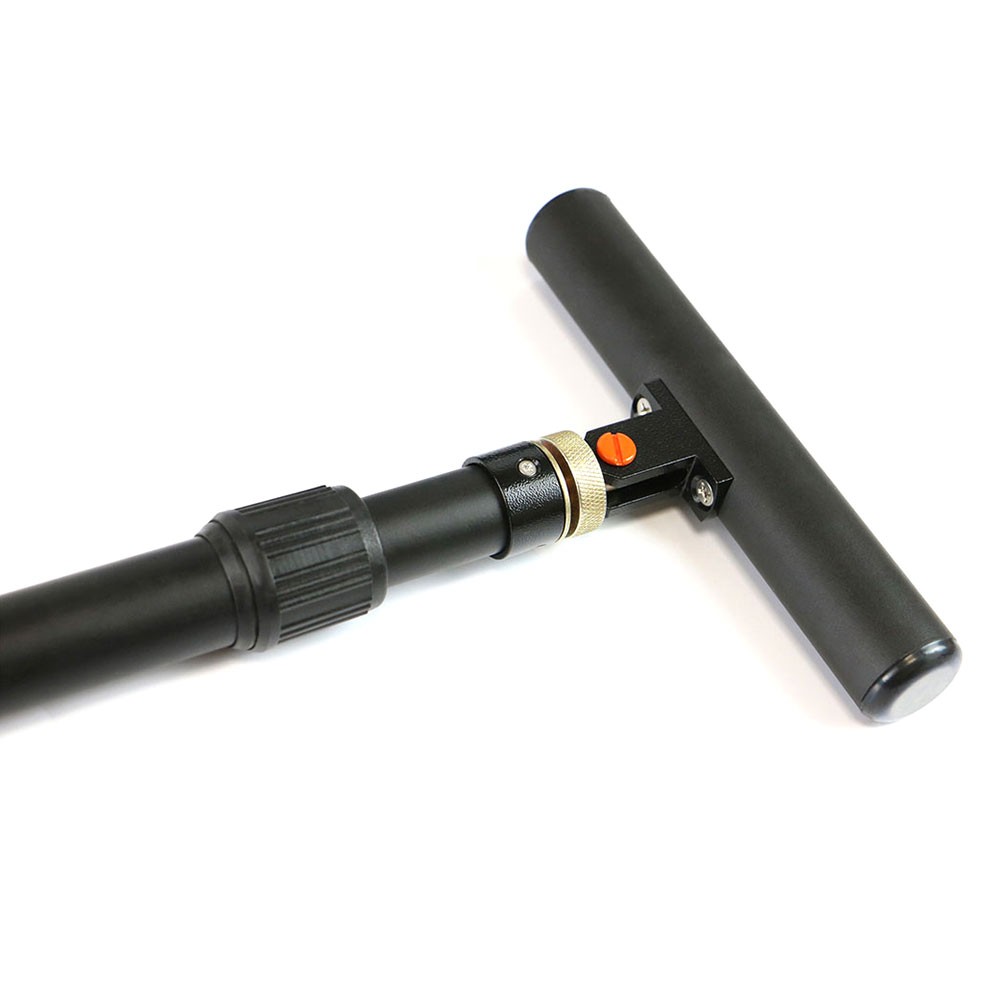

Характеристики электромагнитного датчика ЭМД-257

Характеристики	Значения
Тип преобразователя	резонансная ферритовая магнитная антенна
Частота резонанса	50…60 Гц/100 Гц/512 Гц/1024 Гц/8192 Гц/33 кГц
Тип питания	от приемника
Коммутация резонанса	принудительная (управляется приемником)

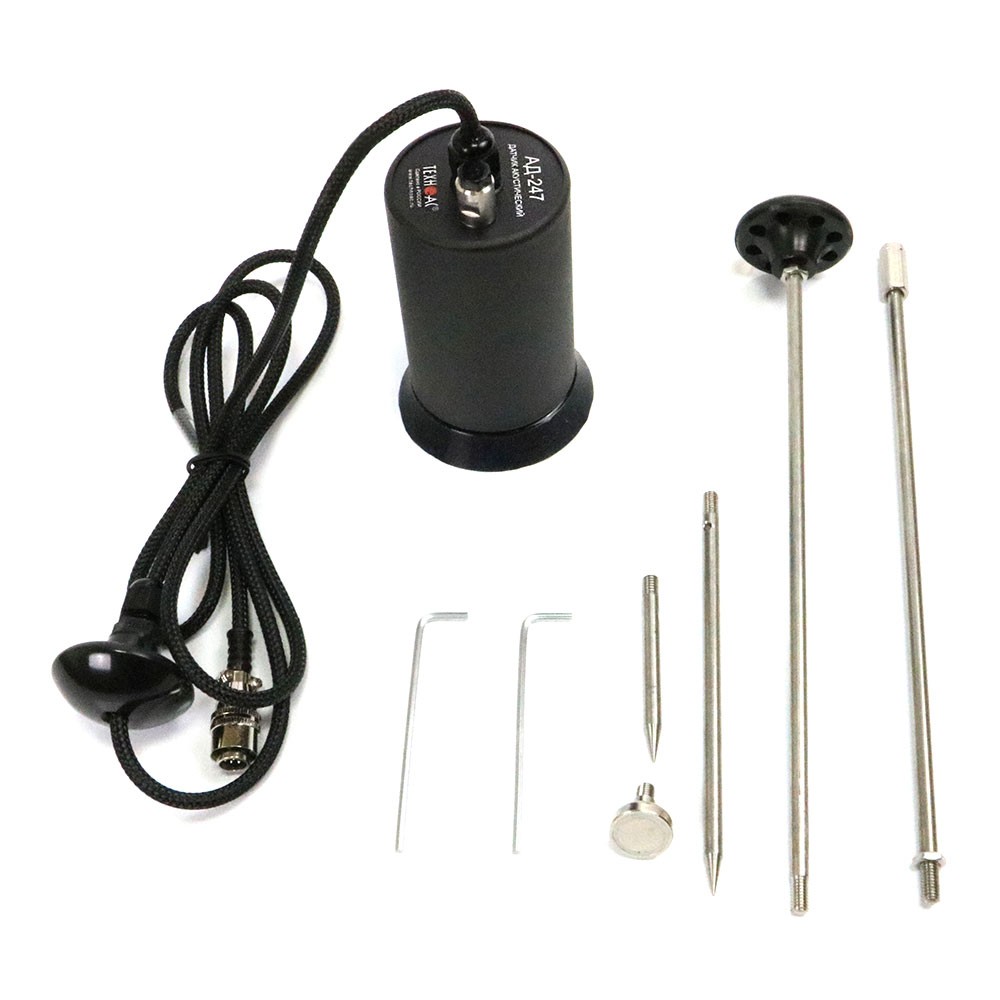

Характеристики акустического датчика AD-257

Характеристики	Значения
Габаритные размеры прибора, не более, мм	60х130
Масса, не более, кг	0,95

1. Трассопоисковый приемник АП-027M - 1 шт.;
2. Генератор трассировочный АГ-108 - 1 шт.;
3. Датчик электромагнитный EMD-257 - 1 шт.;
4. Комплект акустического датчика AD-257 - 1 шт.;
5. Головные телефоны - 1 шт.;
6. Держатель для приемника АП-027.00.010 - 1 шт.;
7. Батарейки для приемника (AA) - 4 шт.;
8. Устройство зарядное АГ107.02.010 - 8 шт.;
9. Кабель АГ120.02.020 - 1 шт.;
10. Кабель АГ120.02.050 - 1 шт.;
11. Кабель АГ105.02.020 - 1 шт.;
12. Контакт магнитный АГ120.02.090 - 2 шт.;
13. Штырь заземления АГ110.02.004 - 2 шт.;
14. Кабель для подключения внешнего аккумулятора AP027.02.030 - 1 шт.;
15. Сумка для электромагнитного датчика EMD-257 (чехол 53186) - 1 шт.;
16. Сумка для комплекта (чехол 53222) - 1 шт.;
17. Крестовая отвертка - 1 шт.;
18. Руководство по эксплуатации - 3 шт.;
19. Паспорт - 1 шт.
