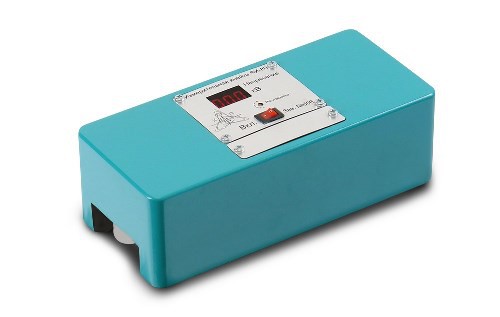

Ячейка образцовая измерительная ЯИ-80 предназначена для измерения напряжения на высоковольтных выводах повышающих симметричных трансформаторов с заземленной средней точкой, которые работают в установках для испытания масла УИМ-90М во время их поверки и калибровки.
Ячейка образцовая измерительная ЯИ-80 является переносным оборудованием, выполненным в виде пульта.
|
Параметр |
Значение |
|
Пределы измеряемого напряжения, кВ |
от 20 до 80 |
|
Относительная погрешность, %, не более |
1,0 |
|
Частота питающей сети, Гц |
50±1 |
|
Напряжение питания, В |
от 3,2 до 4,8 |
|
Потребляемый ток питания, мА, не более |
50 |
|
Входное сопротивление, МОм, не менее |
600 |
|
Межэлектродное расстояние, мм |
170 |
|
Габаритные размеры, мм |
200х90х65 |
|
Масса, кг, не более |
1,3 |
Ячейка рассчитана для эксплуатации в помещениях или под навесом при следующих условиях:
|
Параметр |
Значение |
|
Температура окружающей среды, ° С |
от +10 до +35 |
|
Относительная влажность, %, не более |
80 при температуре +25° С |
|
Атмосферное давление, кПа (мм. рт. ст.) |
84,0 – 106,7 (630 – 800) |
Габаритные размеры, мм 200х90х65
Масса, кг, не более 1,3
