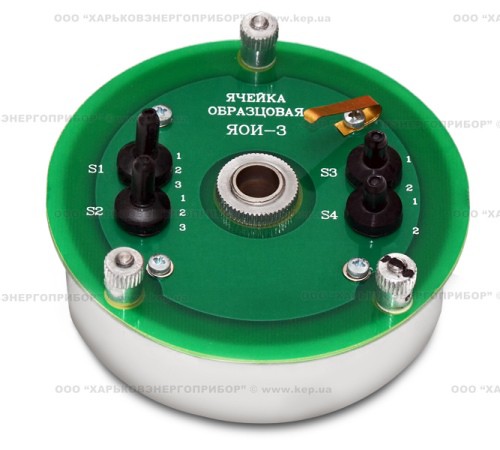

Ячейка образцовая трехзажимного типа ЯОИ-3 предназначена для проверки точности измерений тангенса угла диэлектрических потерь и электрической ёмкости автоматизированной установкой Тангенс-3М.
Ячейка образцовая трехзажимного типа ЯОИ-3 представляет собой эталонный 3-х секционный конденсатор со схемой введения потерь, собранный в герметичном корпусе и снабженный разъёмом для подсоединения контактора установки.
|
Параметр |
Значение |
|
Напряжение питания, В |
220±15 |
|
Частота питающей сети, Гц |
50±0,5 |
|
Материал корпуса |
Сталь |
|
Количество положений переключателей, шт. |
4 |
|
Габаритные размеры, мм |
45 х 90 |
|
Масса, кг, не более |
0,2 |
Ячейка ЯОИ-3 рассчитана для эксплуатации в помещениях или под навесом при следующих условиях:
|
Параметр |
Значение |
|
Температура окружающей среды, ° С |
от +18 до +22 |
|
Относительная влажность, % |
от 30 до 70 при температуре +20° С |
|
Атмосферное давление, кПа (мм. рт. ст.) |
84,0 – 106,7 (630 – 800) |
Габаритные размеры, мм 45 х 90
Масса, кг, не более 0,2
