СОП МП.32.08 (валик)
Назаначение
Стандартный образец предприятия (СОП) предназначен для проверки выявляющей способности магнитных индикаторов и проверки работоспособности (настройки) средств магнитопорошкового контроля, применяемых на предприятиях хозяйств: локомотивного, вагонного и пассажирских сообщений.

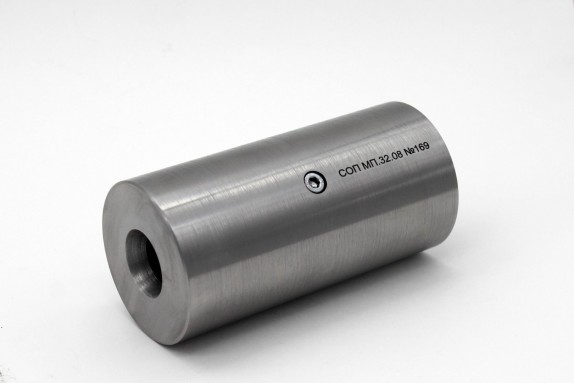

СОП представляет собой валик со вставкой. На вставке имеется вкладыш. Между вставкой и вкладышем образуются два поверхностных искусственных дефекта А и Б в виде щелей. При эксплуатации в торцы СОП ввертывают удлинители из стали 20 по ГОСТ 1050-88 диаметром 60 мм и длиной не менее 50 мм.
Примечание – Удлинители поставляются по индивидуальному заказу.
Технические характеристики
- Материал – Ст. 20 по ГОСТ 1050-88.
- Параметр шероховатости рабочей поверхности вставки СОП (по ГОСТ 2789-73) - Ra≤2,5 мкм.
- Значение тангенциальной составляющей вектора напряженности магнитного поля на рабочей поверхности СОП, необходимое для выявления дефектов, при контроле способом приложенного поля, А/см, не менее – 15.
- Ширина дефектов, мкм: А – от 8±2; Б – 20±5.
- Длина дефектов, мм, не менее – 15.
- Габаритные размеры СОП, мм: диаметр - 60±0,5; длина - 120±0,5.
- Срок эксплуатации СОП, лет, не менее – 3.
- Дефектограммы СОП (отпечатки на липкой ленте валиков магнитного порошка над дефектами) приведены в приложении к паспорту.
Примечание – На поверхности СОП допускаются технологические несплошности, над которыми могут образовываться скопления частиц магнитного порошка, которые не должны приниматься во внимание.
1. СОП МП.32.08 – 1 шт.;
2. Паспорт – 1 шт.;
3. Сертификат о калибровке – 1 экз.
