Преобразователь измерительный токовый РЕТ-ДТ

Описание в PDF

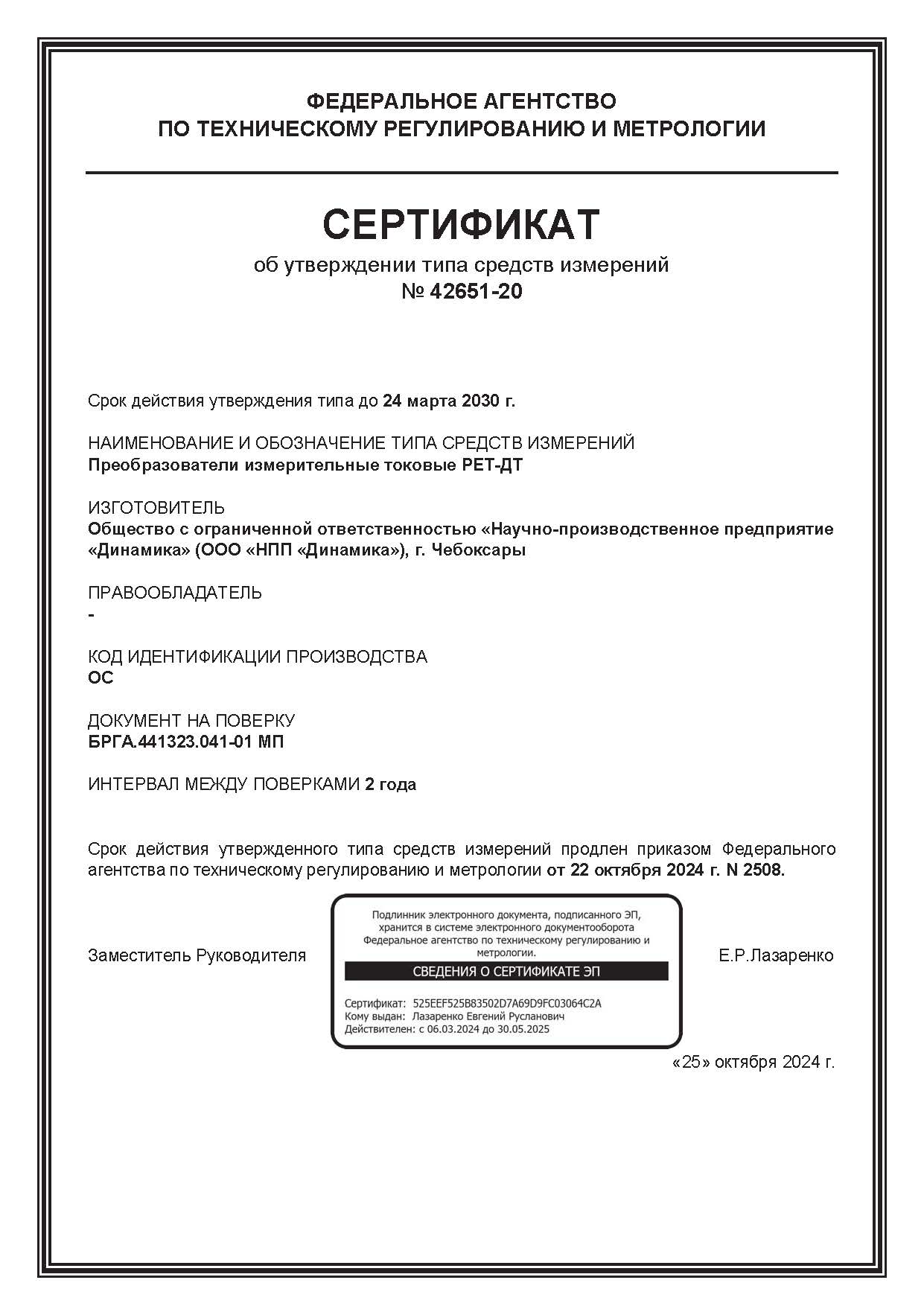

Госреестр 42651-20
Межповерочный интервал 24 месяца
Производитель Динамика

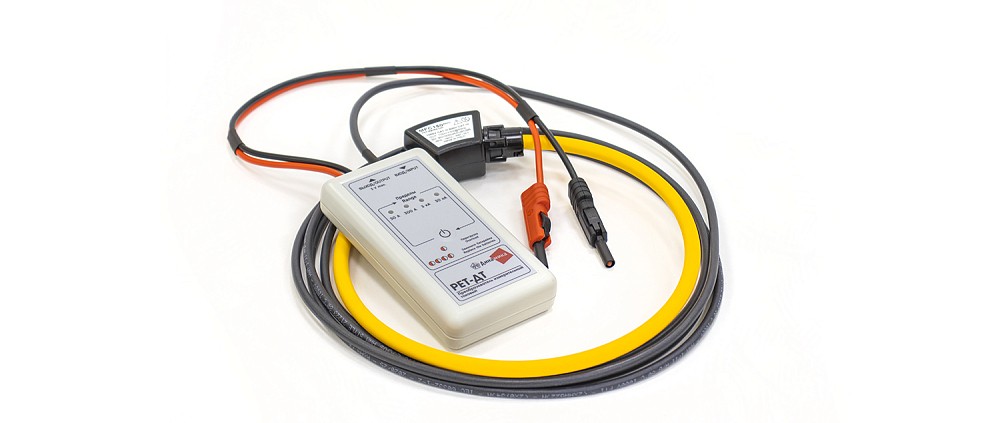

Преобразователь измерительный токовый РЕТ-ДТ представляет собой гибкое измерительное кольцо (пояс Роговского) и блок управления, который выдает низковольтное напряжение (3 В переменного тока), пропорциональное измеряемому току, и обеспечивает измерение силы переменного тока от 3 до 30 000 А.
Он предназначен для совместного использования с приборами РЕТОМ-21, РЕТОМ-25, а также с вольтамперфазометрами РЕТОМЕТР-M2, РЕТОМЕТР-M3 и комплексом РЕТОМ-30кА.
Гибкое измерительное кольцо в его составе позволяет проводить измерения в проводниках, находящихся в труднодоступных местах, где обычные датчики тока неприменимы. Питание осуществляется от двух элементов формата АА, время работы от одного комплекта батарей – не менее 400 часов.

Характеристики	Значения
Диапазон измерения тока, А	3-30;30-300;300-3000;3000-30000
Коэффициент преобразования, мВ/А (переменного тока)	100 10 1 0,1
Пределы допускаемой абсолютной основной погрешности измерения тока (при 50±5 Гц), А	±(0,008х+0,002хк)
Диапазон частот, Гц	45-55
Фазовая погрешность, градусы	±1
Коэффициент перегрузки, от предела	1,2
Минимальное сопротивление внешнего измерителя (вольтметра), кОм	100
Масса изделия, кг, не более	0,45
Габаритные размеры блока управления, мм, не более	135 x 70 x 24
Диаметр измерительного кольца, мм, не менее	195
Диапазон рабочих температур, °С	от - 20 до + 50
Способ защиты человека от поражения электрическим током	Класс III по ГОСТ 12.2.007.0-75
Максимальный потребляемый ток, мА, не более	70

1. Преобразователь измерительный токовый РЕТ-ДТ - 1 шт.;
2. Сумка ДТ - 1 шт.;
3. Лента-фиксатор - 2 шт.;
4. Батареи алкалиновые 1,5 В - 2 шт.;
5. Переходник 21-ДТ - 1 шт.;
6. Паспорт - 1 шт.;
7. Методика поверки (поставляется по требованию заказчика) - 1 шт.
