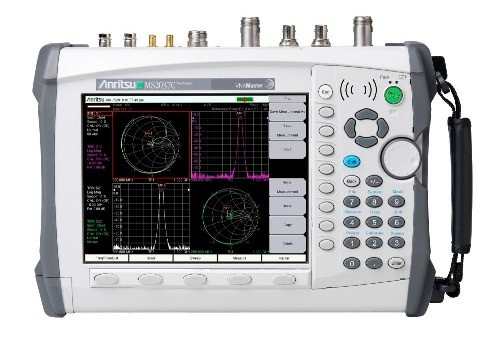

Портативный векторный анализатор цепей MS2037C

  • Госреестр 53906-13
  • Межповерочный интервал 12 месяцев
  • Производитель Anritsu
  • Производство: Япония

Портативный векторный анализатор цепей MS2037C

Анализатор параметров радиотехнических трактов и сигналов портативный MS2037C предназначен для измерения коэффициентов отражения и передачи, параметров спектра сигналов и высокочастотных трактах.



VNA Master MS2037C - портативный векторный анализатор цепей от 5 кГц до 15 ГГц + анализатор спектра от 9 кГц до 15 ГГц.

  • Два активных порта, возможность выполнения измерений как в прямом, так и в обратном направлении; измерение и отображение всех S-параметров с одним подключением
  • 350 мкс на точку данных, идеально подходит для настройки фильтров
  • Алгоритм коррекции ошибок по 12 параметрам
  • Опция векторного вольтметра, идеально подходит для согласования фаз кабеля



Возможности VNA Master MS2037C:

  • Высочайшая производительность, достойный конкурент настольных анализаторов цепей.
  • Полнореверсивный ВАЦ с двумя активными портами.
  • Одновременное измерение всех 4-х S-параметров.
  • Наличие 3-х приемников позволяет существенно сократить время сканирования.
  • Скорость измерения - 350 мкс на точку, оптимально для настройки фильтров.
  • 12-ступенчатый алгоритм коррекции ошибок.
  • Конфигурируемый пользователем дисплей позволяет одновременно отображать все 4 S-параметра.
  • Поддержка измерений волноводных линий и соответствующих калибровок (SOLT, SSLT, SST).
  • Опция «Векторный вольтметр» оптимальна для согласования фазы.
  • Опция «измерения во временной области» и в «области расстояний».
  • Защищенная работа с данными.
  • Новый дисплей диаграммы круговых сопротивлений.
  • Совместимость для измерений диэлектрического обтекателя.
  • Однопортовые измерения S-параметров сбалансированных / дифференциальных схем для высокоскоростных кабелей.
  • Диапазон частот: от 5 кГц до 15 ГГц.
  • Точность частоты: 1.5 ppm.
  • Частотное разрешение: 1Гц при измерениях до 375 МГц, 10 Гц до 6 ГГц, 100 Гц до 15 ГГц.
  • Динамический диапазон передачи:100дБ для диапазона от 2 МГц до 3 ГГц, 90дБ (от 3 до 6 ГГц), и 85 дБ (от 6 до 15 ГГц).
  • Скорость сканирования – 350мкс на точку – идеальна для быстрой настройки фильтров.
  • Наличие USB и Ethernet портов для скоростной передачи данных и удаленного доступа.
  • Хранение более 4000 трасс и настроек во внутренней памяти.
  • Высококонтрастный, прекрасно видимый в дневном свете цветной TFT дисплей.
  • Наличие списка стандартных кабелей и сигналов, с возможностью добавления или изменения параметров.



Анализатор спектра от 9 кГц до 15 ГГц

  • Встроенный, активируемый пользователем предусилитель.
  • Отличная скорость сканирования плюс программа для оптимизации скорости\полосы\RBW для лучшего отображения.
  • Новый квазипиковый детектор и полосы каналов согласно Международному специальному комитету по радиопомехам (CISPR).
  • Режимы трейсов – Обычный, удержание максимумов, минимумов, усреднение, количество усреднений.
  • Детекторы – Пик, впадина, выборка, квазипик, среднеквадратичное значение.
  • Маркеры – 6 штук, каждый с разностным маркером, или опорный с 6-ю разностями.
  • Ограничительные линии – до 40 сегментов, с возможностью создания «конвертов».
  • Автоматическое сохранение трассы при наступлении определенного заранее события (при пересечении линии или завершении сканирования).
  • Опция анализа интерференций: спектрограмма, уровень сигнала, индикация уровня принимаемого сигнала (RSSI).
  • Опция «сканер каналов».
  • Опция GPS приемника, сохранение трасс с метками GPS.
  • Встроенный предусилитель, как стандартная возможность.
  • Частотный диапазон от 9 кГц до 15 ГГц.
  • Точность частоты <+\- 25тнм при включенном GPS.
  • Частотное разрешение (RBW): от 1 Гц до 10 МГц.
  • Разрешающая способность настойки: 1 Гц.
  • Динамический диапазон – более 104 дБ при 1 Гц RBW.
  • Средний отображаемый уровень шума (DANL): (-160 дБм).
  • Однополосный фазовый шум: менее -100 дБн/Гц при отстройках 10 кГц.

Режим измерения коэффициентов отражения и передачи

 Диапазон частот

 От 5 кГц до 15 ГГц

 Разрешение по частоте

                        На частотах до 375 МГц

                        На частотах от 375 МГц до 6 ГГц

                        На частотах от 6 до 15 ГГц



 1 Гц

 10 Гц

 100 Гц

 Пределы допускаемой основной погрешности частоты генератора при температуре 23 ± 5 ⁰С



 ± 1,5 · 10 ⁻⁶

 Пределы допускаемой дополнительной погрешности частоты генератора в рабочем диапазоне температур

 Не нормируются

 Уровень мощности тестового сигнала генератора

 Высокий уровень

                        На частотах ≤ 3 ГГц

                        На частотах ˃ 3 ГГц

 Низкий уровень

                        На частотах ≤ 6 ГГц

                        На частотах ˃ 6 ГГц



 + 3 дБм

 - 3 дБм



 - 25 дБм

 - 15 дБм

 Полоса пропускания на промежуточной частоте

 От 10 Гц до 100 кГц

 Динамический диапазон измерения коэффициента передачи (высокий уровень тестового сигнала, полоса пропускания на промежуточной частоте 10 Гц)

                        На частотах от 5 кГц до 2 МГц

                        На частотах от 2 МГц до 3 ГГц

                        На частотах от 3 до 6 ГГц

                        На частотах от 6 до 15 ГГц







 85 дБ

 100 дБ

 90 дБ

 85 дБ

 Максимальное количество точек отсчетов на дисплее

 4001

 Направленность измерительного моста, не менее

                        На частотах до 6 ГГц

                        На частотах от 6 до 15 ГГц



 42 дБ

 36 дБ

Пределы допускаемой погрешности измерения КСВН

                         При КСВН = 1,4 на частотах до 6 ГГц

                         При КСВН = 1,4 на частотах от 6 до 15 ГГц

                         При КСВН = 2,0 на частотах до 6 ГГц

                         При КСВН = 2,0 на частотах до 6 ГГц

 От – 4 до + 5 %

 От – 6 до + 7,5 %

 От – 6 до + 7,5 %

 От – 10 до + 13,5 %

 Пределы допускаемой погрешности измерения модуля коэффициента передачи от 0 до – 32 дБ

                        На частотах до 6 ГГц

                        На частотах от 6 до 15 ГГц

 ± 0,3 дБ

 ± 0,5 дБ

 Режим измерения параметров спектра

 Диапазон частот

 От 9 кГц до 15 ГГц

 Разрешение по частоте

 1 Гц

 Пределы допускаемой погрешности частоты опорного генератора δ₀ при температуре от 0 до + 50 ⁰С

 ± 0,3 · 10 ⁻⁶

 Пределы допускаемого дрейфа частоты опорного генератора δᴀ за 1 год

 ± 1 · 10 ⁻⁷

 Пределы допускаемой погрешности измерения частоты

 В стандартом исполнении при температуре от 0 до + 50 ⁰С

 ± (δ₀ + N· δᴀ), N – количество лет с даты выпуска или подстройки

 С опцией 0031 при подключенной антенне GPS

 С опцией 0031 при температуре от 0 до + 50 ⁰С

 В течение 3-х суток после отключения антенны GPS

 ± 2,5·10 ⁻⁸



 ± 5·10 ⁻⁸

 Частота сигнала внешней синхронизации, МГц

 1; 1,2288; 1,544; 2,048; 2,4576; 4,8; 4,9152; 5; 9,8304; 10; 13; 19,6608

 Полоса обзора

 0; от 10Гц до 15 ГГц

 Полоса пропускания

            В основном режиме по уровню 3 дБ с шагом 1-3-10

            В режиме квазипикового детектора по уровню 6 дБ



 От 1 Гц до 15 ГГц

 200Гц; 9 кГц; 120 кГц

 Уровень фазовых шумов на центральной частоте 1 ГГц при отстройке 10 кГц, не более

 - 100 дБн/Гц²

 Максимальный уровень измеряемой мощности

 + 30 дБм

 Диапазон установки опорного уровня

 От -120 до + 30 дБм

 Диапазон ослабления входного аттенюатора (ступнями по 5 дБ)

 От 0 до 65 дБ

 Пределы основной допускаемой погрешности измерения мощности от -50 до 0 дБм при температуре (25 ± 50) ⁰С, режим «Performance S weep Mode»

                  На частотах от 100 кГц до 13 ГГц

                  На частот от 13 до 15 ГГц





 ± 1,3 дБ

 ± 2,3 дБ

 Пределы дополнительной погрешности измерения мощности в рабочем диапазоне температур

 ± 1 дБ



 Усредненный уровень собственных шумов (ослабление аттенюатора 0 дБ, полоса пропускания 1 Гц, режим «Performance S weep Mode»), не более, дБм

 Без предварительного усилителя

                  На частотах от 10 МГц до 4 ГГц

                  На частотах от 4 до 9 ГГц

                  На частотах от 9 до 13 ГГц

                  На частотах от 13 до 15 ГГц

 С предварительным усилителем

                  На частотах от 10 МГц до 4 ГГц

                  На частотах от 4 до 9 ГГц

                  На частотах от 9 до 13 ГГц

                  На частотах от 13 до 15 ГГц



 -141

 -134

 -129

 -123



 -160

 -156

 -152

 -145

 Уровень помех, не связанных с входом, при олаблении входного аттенюатора 0 дБ, не белее, дБм

 Без предварительного усилителя

             На частотах до 13 ГГц

             На частотах от 13 до 15 ГГц

 С предварительным усилителем



 -90

 -85

 -100

 Уровень негармонических помех, связанных с входом (уровень на входе – 30 дБм, ослабление аттенюатора 0 дБ, полоса обзора ≤ 1,7 ГГц), не более

 - 60 дБн

 Уровень гармонических искажений второго порядка на частоте 50 МГц, типовое значение, не более

 - 54 дБн

 Общие характеристики

 Время непрерывной работы от аккумулятора, не менее

 3 часа

 Габаритные размеры, мм

 315х211х97

 Масса, не более

 4,8 кг

 Рабочие условия применения

             Температура окружающей среды

             Относительная влажность воздуха, не более

             Предельная высота над уровнем моря



 От – 51 до + 71⁰С

 85 %

 4600 м

 Условия транспортирования и хранения

             Температура окружающей среды

             Предельная высота над уровнем моря



 От – 51 до + 71⁰С

Документы Портативный векторный анализатор цепей MS2037C:
