Портативный цифровой анализатор спектра MS2711E

  • Госреестр 49875-12
  • Межповерочный интервал 12 месяцев
  • Производитель Anritsu
  • Производство: Япония

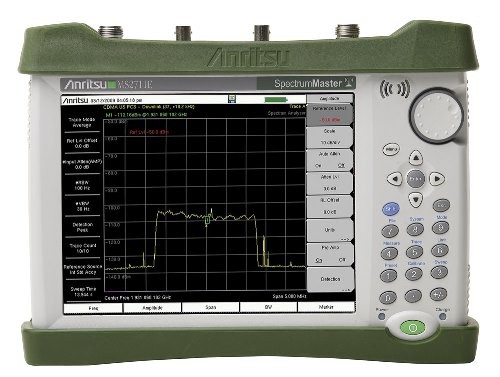

Портативный цифровой анализатор спектра MS2711E

Предназначен для измерения параметров спектра и мощности высокочастотных сигналов в коаксиальных трактах.

Портативный цифровой анализатор спектра серии Spectrum Master: диапазон частот 9 кГц - 3 ГГц, полоса пропускания 100 Гц - 3 МГц, уровень шума до - 152 дБм (в полосе 10 Гц), динамический диапазон >95 дБ, квазипиковый детектор (200 Гц, 9 кГц, 120 кГц), опционально трекинг-генератор, анализ интерференции, сенсорный экран, вес 3,45 кг.

 Диапазон частот

 От 9 кГц до 3 ГГц

 Разрешение по частоте

 1 Гц

 Пределы допускаемой относительной погрешности частоты опорного генератора δ₀ при температуре от 0 до + 50 °С

 ± 1,5 · 10 ⁻⁶

 Пределы допускаемого относительного дрейфа частоты опорного генератора δᴀ за 1 год

 ± 1 · 10 ⁻⁶

 Пределы допускаемой относительной погрешности измерения частоты

 В стандартном исполнении

 ±(δ₀ + N· δᴀ), N –   количество лет с даты выпуска (подстройки)

 С опцией 0031 при подключенной антенне GPS, через 3 минуты после нахождения спутников

 ± 5 · 10 ⁻⁸

 Полоса обзора

 0; от 10 Гц до 3 ГГц

 Полоса пропускания

               По уровню – 3 дБ в последовательности 1-3

               В режиме квазипикового детектора по уровню – 6 дБ



 От 100 Гц до 3 МГц

 200Гц; 9 кГц; 120 кГц

 Уровень фазовых шумов относительно уровня на центральной частоте 1 ГГц при отстройке на 10 кГц, не более

 - 90 дБ/Гц

 Максимальный уровень измеряемой мощности

 + 26 дБм

 Диапазон установки опорного уровня

 От – 120 до + 30 дБм

 Диапазон ослабления входного аттенюатора (ступенями по 5 дБ)

 От 0 до 55 дБ

 Усредненный уровень собственных шумов при полосе пропускания 100Гц и ослаблении входного аттенюатора 0 дБ, не более

 Без предварительного усилителя (опорной уровень – 20дБм)

                 На частотах от 10 МГц до 2,4 ГГц

                 На частотах от 2,4 до 3 ГГц



 - 121 дБм

 - 117 дБм

 С предварительным усилителем (опорный уровень – 50 дБм)

                 На частотах от 10 МГц до 2,4 ГГц

                 На частотах от 2,4 до 3 ГГц



 - 137 дБм

 - 134 дБм

 Пределы допускаемой относительно погрешности измерения мощности от – 50 до 0 дБм (без предварительного усилителя) на частотах от 100 уГц до 3 ГГц

 ± 1,25 дБ

 Уровень помех, не связанных с входом, при ослаблении входного аттенюатора 0 дБ, не более

 - 90 дБм

 Уровень негармонических помех, связанных с входом, относительно уровня на несущей частоте (полоса обзора ≤1,7 ГГц), не более

 - 75 дБм

 Уровень гармонических искажений второго порядка на частоте 50 МГц относительно уровня на несущей частоте, не более

 - 56 дБ

Предварительный усилитель (опция 0008)

 Диапазон частот

 От 100 кГц до 3 ГГц

 Коэффициента усиления (типовое значение)

 17 дБ

 змеритель коэффициентов передачи (опция 0021)

 Диапазон частот

 От 2 МГц до 3 ГГц

 Уровень мощности тестового сигнала генераторов

                  Высокий уровень

                  низкий уровень



 0 дБм

 - 30 дбм

 Динамический диапазон измерения коэффициента передачи

 80 дБ

Широкополосный измеритель мощности (опция 0029)

 Диапазон частот

 От 10 МГц до 3 ГГц

 Полоса обзора

 От 1 кГц до 100 МГц

 Диапазон измерения мощности

 От – 120 до + 26 дБм

 Пределы допускаемой относительной погрешности измерения мощности от – 50 до 0 дБм

 Как в режиме анализатора спектра

Общие характеристики

 Тип высокочастотных соединителей «RF In», «RF Out»

 N(f), 50 Ом

 Разрешение дисплея, пиксель

 800 х 600

 Типовое время непрерывной работы от аккумулятора

 3 часа

 Габаритные размеры, мм

 273 х 199 х 91

 Масса, не более

 3,45 кг

 Рабочие условия применения

                      Температура окружающей среды

                      Относительная влажность воздуха, не более

                      Предельная высота над уровнем моря

 Группа ГОСТ 22261-94

 От – 10 до + 55 °С

 95 % при + 40 °С

 4600 м

 Условия транспортирования и хранения

                      Температура окружающей среды

                      Предельная высота над уровнем моря



 От – 40 до + 71 °С

 4600 м

Документы Портативный цифровой анализатор спектра MS2711E:
