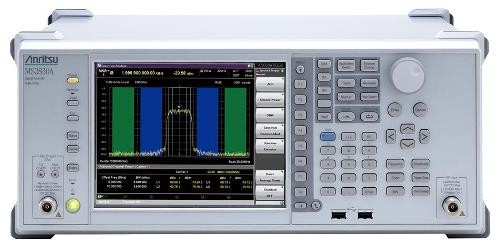

Анализатор сигналов MS2830A-045

  • Госреестр 48199-11
  • Межповерочный интервал 12 месяцев
  • Производитель Anritsu
  • Производство: Япония

MS2830A - высокоскоростной, высокопроизводительный, экономичный анализатор спектра/анализатор сигнала. Прибор не только позволяет захватывать широкополосные сигналы, но, благодаря технологии БПФ, поддерживает многофункциональный анализ сигналов как во временной, так и в частотной области. Кроме этого встроенный генератор сигналов позволяет выводить как незатухающие колебания (НК), так и модулированные сигналы для использования в качестве опорного сигнала.

 Диапазон частот

 От 9 кГц до 43 ГГц

 Разрешение по частоте

 1 Гц

 Максимальное количество точек отсчетов на траектории

 10001

 Параметры опорного генератора

 Номинальное значение частоты

 10 МГц

 Пределы допускаемого относительного дрейфа частоты при температуре (23±2) °С, не более

                         Стандартное исполнение

                         Опция 001 (101)





 ±1·10⁻⁷ за 1 год

 ±1·10⁻¹⁰ за 1 месяц

 Дополнительная относительная погрешность частоты в диапазоне температур от 5 до 45 °С, не более

                         Стандартное исполнение

                         Опция 001 (101)





 ±1·10⁻⁸

 ±1·10⁻⁹

 Параметры входа внешней синхронизации

                         частота

                         уровень мощности



 5; 10; 13 МГц

 От – 15 до + 20 дБм

 Параметры выходного сигнала синхронизации

                         частота

                         уровень мощности, не менее



 10 МГц

 0 дБм (на нагрузку 50 Ом)

 Уровень фазовых шумов на частоте 500 МГц, не более

                         При отстройке 100 кГц

                         При отстройке 1 МГц



 - 115 дБн/Гц

 - 133 дБн/Гц

 Усредненный уровень собственных шумов, не более (температура 23 ± 5 °С, полоса пропускания 1 Гц, ослабление входного аттенюатора 0 дБ, без опции 067)

 Без предварительного усилителя

                         На частоте 100 кГц

                         На частоте 1 МГц

                         В диапазоне частот от 30 МГц до 1 ГГц

                         В диапазоне частот от 1 до 2,4 ГГц

                         В диапазоне частот от 2,4 до 3,5 ГГц

                         В диапазоне частот от 3,5 до 6 ГГц

                         В диапазоне частот от 6 до 13,5 ГГц

                         В диапазоне частот от 13,5 до 18,3 ГГц

                         В диапазоне частот от 18,3 до 34 ГГц

                         В диапазоне частот от 34 до 40 ГГц

                         В диапазоне частот от 40 до 43 ГГц



 - 134 дБм

 - 144 дБм

 - 153 дБм

 - 150 дБм

 - 147 дБм

 - 144 дБм

 - 151 дБм

 - 149 дБм

 - 146 дБм

 - 144 дБм

 - 140 дБм

 С выключенным предварительным усилителем

                         На частоте 100 кГц

                         На частоте 1 МГц

                         В диапазоне частот от 30 МГц до 1 ГГц

                         В диапазоне частот от 1 до 2 ГГц

                         В диапазоне частот от 2 до 3,5 ГГц

                         В диапазоне частот от 3,5 до 6 ГГц

                         В диапазоне частот от 6 до 13,5 ГГц

                         В диапазоне частот от 13,5 до 18,3 ГГц

                         В диапазоне частот от 18,3 до 34 ГГц

                         В диапазоне частот от 34 до 40 ГГц

                         В диапазоне частот от 40 до 43 ГГц



 - 134 дБм

 - 144 дБм

 - 153 дБм

 - 150 дБм

 - 147 дБм

 - 144 дБм

 - 147 дБм

 - 145 дБм

 - 141 дБм

 - 135 дБм

 - 132 дБм

 С включенным предварительным усилителем

                         На частоте 100 кГц

                         На частоте 1 МГц

                         В диапазоне частот от 30 МГц до 1 ГГц

                         В диапазоне частот от 1 до 2 ГГц

                         В диапазоне частот от 2 до 3,5 ГГц

                         В диапазоне частот от 3,5 до 6 ГГц

                         В диапазоне частот от 6 до 13,5 ГГц

                         В диапазоне частот от 13,5 до 18,3 ГГц

                         В диапазоне частот от 18,3 до 34 ГГц

                         В диапазоне частот от 34 до 40 ГГц

                         В диапазоне частот от 40 до 43 ГГц



 - 147 дБм

 - 156 дБм

 - 163 дБм

 - 161 дБм

 - 159 дБм

 - 155 дБм

 - 160 дБм

 - 158 дБм

 - 156 дБм

 - 150 дБм

 - 147 дБм

 Максимальный уровень мощности на входе

 Без предварительного усилителя

 (при ослаблении входного аттенюатора ≥ 10 дБ)



 + 30 дБм

 С предварительным усилителем

 (при ослаблении входного аттенюатора 0 дБ)



 + 10 дБм

 Полоса обзора

                         MS2830А-044

                         MS2830А-045



 0; от 300 Гц до 26.5 ГГц

 0; от 300 Гц до 43 ГГц

 Разрешение установки полосы обзора

 2 Гц

 Относительная погрешность установки полосы обзора, не более

 ± 0,2 %

 Полоса пропускания

 По уровню – 3 дБ



 Дополнительно с опцией 005

 От 1 ц до 3 МГц; 50 кГц; 5; 10 МГц

 20; 31,25 МГц

 Опция 016

                         По уровню – 6 дБ

                         Импульсная характеристика



 200 Гц; 9 кГц, 120 кГц

 1 МГц

 Полоса видеофильтра (в последовательности 1-3-10)

 От 1 Гц до 10 МГц; 5 кГц

 Диапазон ослабления входного аттенюатора

                         MS2830А-044

                         MS2830А-045

 От 0 до 60 дБ с шагом 2 дБ

 0; 10 дБ; от 10 до 40 дБ с   шагом 2 дБ; 50; 60 дБ

 Пределы основной относительной погрешности ослабления входного аттенюатора относительно 10 дБ (без предварительного усилителя, температура 23 ± 5 °С

                         В диапазоне частот от 300 кГц до 4 ГГц

                         В диапазоне частот от 4 до 13,8 ГГц

                         В диапазоне частот от 13,8 до 26,5 ГГц

                         В диапазоне частот от 26,5 до 40 ГГц







 ± 0,2 дБ

 ± 0,75 дБ

 ± 0,80 дБ

 ± 1,0 дБ

 Диапазон установки опорного уровня

                         Логарифмическая шкала

                         Линейная шкала



 От – 120 до + 50 дБм

 От 22,4 мкВ до 70,7В

Разрешение установки опорного уровня

0,01 дБ

Нелинейность опорного уровня, не более

 Без предварительного усилителя

                         При значениях уровня на смесителе ≤ - 20 дБм

                         При значениях уровня на смесителе ≤ - 10 дБм

 С предварительным усилителем

             При значениях уровня на смесителе на предусилителе ≤ - 40 дБм

             При значениях уровня на смесителе на предусилителе ≤ - 30 дБм



 ± 0,07 дБ

 ± 0,10 дБ



 ± 0,07 дБ

 ± 0,10 дБ

 Пределы основной относительной погрешности измерения уровня мощности при температуре 23 ± 5 °С

 Без предварительного усилителя при уровне - 10 дБм

                         На частотах от 9 до 300 кГц

                         На частотах от 300 кГц до 3,5 ГГц

                         В диапазоне частот от 3,5 до 13,8 ГГц

                         В диапазоне частот от 13,8 до 40ГГц

 С предварительным усилителем при уровне - 30 дБм

                         На частотах от 300 кГц до 3,5 ГГц

                         В диапазоне частот от 3,5 до 13,8 ГГц

                         В диапазоне частот от 13,8 до 26,5 ГГц

                         В диапазоне частот от 26,5 до 40 ГГц







 ± 1,0 дБ

 ± 0,75 дБ

 ± 0,80 дБ

 ± 1,0 дБ



 ± 0,65 дБ

 ± 1,8 дБ

 ± 2,5 дБ

 ± 3,5 дБ

 Суммарная относительная погрешность измерения уровня мощности при температуре 23 ± 5 °С

 Без предварительного усилителя

                         В диапазоне частот от 300 кГц до 3,5 ГГц

                         В диапазоне частот от 3,5 до 13,8 ГГц

                         В диапазоне частот от 13,8 до 40 ГГц

 С предварительным усилителем

                         В диапазоне частот от 300 кГц до 3,5 ГГц

                         В диапазоне частот от 3,5 до 13,8 ГГц

                         В диапазоне частот от 13,8 до 26,5 ГГц

                         В диапазоне частот от 26,5 до 40 ГГц



 ± 0,5 дБ

 ± 1,8 дБ

 ± 3,0 дБ



 ± 1,0 дБ

 ± 2,0 дБ

 ± 3,0 дБ

 ± 4,0 дБ

 Уровень собственных негармонических помех, типовые значения

                         В диапазоне частот от 1 МГц до 1 ГГц

                         В диапазоне частот 1 до 26,5 ГГц

                         В диапазоне частот от 26,5 до 40 ГГц



 - 100 дБм

 - 90 дБм

 - 80 дБм

 Уровень гармонических искажений второго порядка, типовые значения, не более

 Без предварительного усилителя

                         В диапазоне частот от 10 до 300 МГц

                         В диапазоне частот от 300 МГц до 2 ГГц

                         В диапазоне частот от 2 до 3 ГГц

                         В диапазоне частот от 3 до 21,5 ГГц



 С предварительным усилителем

                         В диапазоне частот от 10 до 300 МГц

                         В диапазоне частот от 300 МГц до 2 ГГц

                         В диапазоне частот от 2 до 13,25 ГГц

                         В диапазоне частот от 13,25 до 21,5 ГГц



 - 60 дБм

 - 65 дБм

 - 70 дБм

 - 90 дБм





 - 50 дБм

 - 55 дБм

 - 45 дБм

 - 40 дБм

 Относительная погрешность измерения частоты F в режиме частотомера, не более

 δ₀·F + 0,1·N/Тм,

 δ₀ - относительная погрешность частоты опорного генератора,

 N – номер гармоники генератора на смесителе,

 Тм – время счета

 Анализатор модулированных сигналов (опции 005, 006)

 Полоса частот анализа модулированных сигналов



                         Опция 005 (только для MS2830A-044)

 От 1 кГц до 25 МГц; 31,25

                         Опция 006

 От 1 кГц до 10 МГц

 Полоса пропускания

 От 1 Гц до 1МГц

 Динамический диапазон

 От – 17 до + 30 дБм

 Неравномерность амплитудно-частотной характеристики в полосе анализа на частотах от 30 МГц до 4 ГГц, не более

 ± 0,31 дБ

Общие характеристики

 Тип высокочастотного соединителя

                         MS2830A-044

                         MS2830A-045



 N(f)

 K(f)

 КСВН входа, типовые значения, не более

 MS2830A-044

                         В диапазоне частот от 40 МГц до 3 ГГц

                         В диапазоне частот от 3 до 6 ГГц

                         В диапазоне частот от 6 до 13,5 ГГц

                         В диапазоне частот от 13,5 до 26,5 ГГц



 MS2830A-045

                         В диапазоне частот от 40 МГц до 3 ГГц

                         В диапазоне частот от 3 до 13,5 ГГц

                         В диапазоне частот от 13,5 до 26,5 ГГц

                         В диапазоне частот от 26,5 до 40 ГГц



 1,2

 1,5

 1,6

 1,9





 1,2

 1,3

 1,4

 1,6

 Параметры питания от сети переменного тока

                         Частота сети

                         Напряжение сети



 50 ± 0,5 Гц

 220 ± 20 В

 Габаритные размеры, не более (ШхВхГ)

 426х177х390 мм

 Масса, не более

 15 кг

 Диапазон рабочих температур

 От + 5 до + 45 °С

 Диапазон температур транспортирования хранения

 От - 20 до + 60 °С
