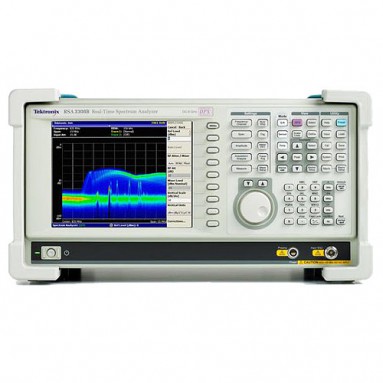

Анализатор спектра RSA3308B

  • Производитель Tektronix
  • Производство: США

Анализатор спектра реального времени RSA3308B с диапазоном от 0 до 8 ГГц

Возможности и преимущества Tektronix RSA3308B

Обнаружение
Технология отображения «живого» спектра DPX™ позволяет по-новому взглянуть на изменяющиеся РЧ сигналы за счет цветовой градации событий в зависимости от частоты их появления
Революционная технология DPX позволяет отображать переходные процессы благодаря скорости захвата спектрограмм >48 000 в секунду.

Система запуска
Уникальная функция запуска по частотной маске (FMT) позволяет выполнять захват переходных процессов РЧ сигналов по любым изменениям в частотной области.

Захват
  • Диапазон рабочих частот от 0 до 8 ГГц;
  • Все сигналы в полосе до 15 МГц захватываются в память;
  • Длительность записи до 2,56 сек при полосе захвата 15 МГц позволяет провести полный анализ сигналов во временной области без выполнения многократных захватов;
  • Полная преселекция и отсутствие отраженного сигнала для всех временных интервалов в полном динамическом диапазоне при любой полосе захвата;
  • Интерфейсы для пробников общего применения TekConnect® для отладки РЧ устройств.
  • Предусмотрен дифференциальный вход IQ.

Анализ
  • Всесторонний коррелированный по времени мультидоменный анализ позволяет сопоставлять проблемы по времени, частоте, фазе и амплитуде, что ускоряет выявление причин и следствий в процессе диагностики;
  •  Функции измерения мощности и статистической обработки сигнала помогают измерять характеристики компонентов и систем: коэффициент утечки мощности в соседний канал, зависимость мощности от времени, комплементарная интегральная функция распределения, функция распределения вероятностей, параметры излучаемого спектра в реальном времени с настраиваемой маской;
  •  Функции измерения длительности импульса, скважности и сдвига фазы между импульсами;
  • Программное обеспечение RSAVu позволяет выполнять автономный анализ:
  • Анализ аналоговой демодуляции, включая измерения АМ, ЧМ,ФМ и демодулированного сигнала;
  • Анализ искажений звука в системах с АМ и ЧМ с помощью спектрограммы в реальном времени и графического представления гармоник и паразитных сигналов; широкий выбор полосовых, НЧ и ВЧ фильтров, а также настроек предыскажений.


Технические характеристики


Диапазон частот
От 0 до 3,0 ГГц
От 0 до 8,0 ГГц
От 0 до 8,0 ГГц

Максимальная полоса захвата
15 МГц
15 МГц
36 МГц

Система запуска (стандартная конфигурация)
По уровню, автозапуск, внешний

Система запуска (опционально)
Частотная маска, полоса  15 МГц
Частотная маска, полоса  15 МГц
Частотная маска, полоса  36 МГц


Скорость обновления, макс. полоса обзора и мин.длительность сигнала
>48 000 спектров/с, 15 МГц
>48 000 спектров/с, 15 МГц
>48 000 спектров/с, 36 МГц

41 мкс
41 мкс
31 мкс






Память
64 / 256 МБ

Динамический диапазон без паразитных составляющих при
–70 dBc / 15 МГц
–70 dBc / 15 МГц
73 dBc / 36 МГц

Средний уровень собственных шумов, 1 ГГц
–150 дБм/Гц
–150 дБм/Гц
–151 дБм/Гц

Фазовый шум SSB при указанной
–108 dBc/Гц
–108 dBc/Гц
–112 dBc/Гц

отстройке на частоте 1 ГГц (типовой)
–133 dBc/Гц
–133 dBc/Гц
–135 dBc/Гц


–136 dBc/Гц
–136 dBc/Гц
–140 dBc/Гц

Размер экрана, интерфейс пользователя
Экран 8,4 дюйма, клавиатура, мышь, органы управления на передней панели

Интерфейсы
GPIB, LAN, USB(2)

Накопители
Внутренний HDD и FDD
Внутренний HDD и FDD
Внутренний HDD и FDD; Дополнительный съемный HDD

Дополнительные входы IQ
Дифференциальные входы, полоса 40 МГц
Дифференциальные входы, полоса 20 МГц
Дифференциальные входы, полоса 40 МГц

Выходы ПЧ
Отсутствует
Отсутствует
421 МГц, полоса 40 МГц (стандартная конфигурация)

Полоса дополнительного цифрового выхода I и Q
Отсутствует
Отсутствует
Полоса до 36 МГц



Физические характеристики

Размеры прибора (в мм)
без амортизаторов и ножек           215  х 425 х 425
с амортизаторами и ножками       238  х 445 х 470

Масса со всеми опциями  20 кг
