Анализатор спектра RSA5106A

  • Гарантия 3 года
  • Производитель Tektronix
  • Производство: США

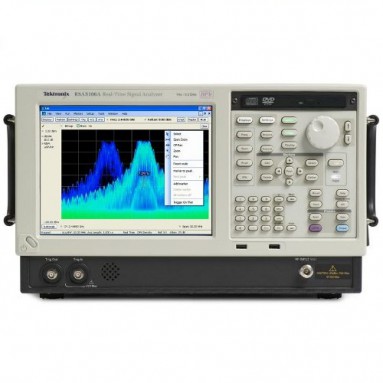

Анализатор спектра реального времени RSA5106A с диапазоном 1 Гц до 3 ГГц

10 преимуществ анализаторов спектра реального времени RSA5100

1. Анализаторы спектра серии Tektronix RSA5000 являются единственными анализаторами, использующими патентованную технологию DPX™ для измерения частоты, амплитуды и фазы. Скорость регистрации 292 000 спектров в секунду значительно повышает вероятность захвата аномалий сигнала в режиме реального времени

2. Полоса захвата реального времени 85 МГц в два раза превосходит полосу других анализаторов среднего ценового диапазона. Вы можете исследовать спектр в более широком диапазоне за один захват.

3. Превосходные радиочастотные характеристики (типовое значение свободного от паразитных составляющих динамического диапазона –73 дБн; точка пересечения по интермодуляционным составляющим 3 порядка –17 дБм на частоте 2 ГГц; фазовый шум –109 дБн/Гц на частоте 1 ГГц при отстройке 10 кГц). Это лучшие в своем классе параметры РЧ тракта.

4. Свипирующий режим DPX – использование технологии DPX во всей полосе пропускания (до 6,2 ГГц в RSA5000 или до 20 ГГц в RSA6100) позволяет выполнять широкополосное свипирование значительно быстрее, чем традиционными анализаторами, причем с существенным повышением вероятности перехвата кратковременных сигналов малого уровня.

5. Расширенный запуск DPX Density. Уникальная возможность определения условий запуска по «присутствию» сигнала позволяет регистрировать редко происходящие события, идентифицируя аномалии даже в перегруженном спектре.

6. Минимальная длительность регистрируемого события. Захват сигналов длительностью от 5,8 мкс со 100-процентной вероятностью, в отличие от 10-20 мс в традиционных анализаторах спектра.

7. Объем памяти хранения. Память объемом 4 ГБ обеспечивает непрерывный захват в течение 7 секунд сигнала с максимальной полосой 85 МГц, или 343 секунд с полосой 1 МГц, или 6,1 часов с полосой 10 кГц.

8. Сопоставление результатов измерений в различных областях. Простое сравнение результатов измерений во временной, частотной, спектральной и модуляционной областях с помощью нескольких коррелированных маркеров.

9. Регулируемая полоса разрешения DPX™. Уникальная возможность настройки полосы разрешения без потери скорости захвата и свипирования позволяет получить идеальную комбинацию широкого, быстрого свипирования с очень высоким разрешением по частоте.

10. Измерение временных параметров спектрограмм с высоким разрешением с помощью функции записи/воспроизведения.

Обнаружение

 Патентованная технология обработки спектра DPX® позволяет выполнять живой анализ переходных процессов. Выполняя до 292 000 преобразований частоты в секунду, анализатор способен отображать события в частотной области с минимальной длительностью 5,8 мкс. События маркируются разным цветом, в зависимости от частоты появления, и выводится на растровый дисплей, что дает непревзойденные возможности анализа переходных сигналов.

Уникальные возможности анализа спектра для среднего ценового диапазона

  • Точка пересечения по интермодуляционным составляющим 3-го порядка +17 дБм на частоте 2 ГГц;
  • Абсолютная погрешность амплитуды ±0,5 дБ в диапазоне до 3 ГГц;
  • Фазовый шум –109 dBc/Гц при частоте несущей 1 ГГц и –134 dBc/Гц при частоте несущей 10 МГц (отстройка 10 кГц);
  • Средний уровень отображаемых шумов –154 дБм/Гц при 2 ГГц; и –150 дБм/Гц при 10 кГц;
  • Быстрое свипирование с высокой разрешающей способностью и малым шумом: свипирование в диапазоне 1 ГГц с разрешением 10 кГц менее чем за 1 секунду.

Система запуска

  • Запуск DPX Density по отдельным событиям длительностью от 5,8 мкс в частотной области и выделение непериодических помех на фоне непрерывных сигналов;
  • Расширенный запуск по интервалу, рантам и перескокам частоты для сложных сигналов длительностью от 20 нс

Захват

  • Полоса захвата 25, 40 или 85 МГц;
  • Время захвата более 7 секунд в полосе 85 МГц;
  • Измерение таких параметров, как мощность в канале, коэффициент утечки мощности в соседний канал (ACLR), комплементарная интегральная функция распределения (CCDF), занимаемая полоса частот, излучаемая полоса частот, поиск выбросов, детекторы электромагнитных помех;
  •  Построение зависимости амплитуды, частоты и фазы от времени, спектра DPX и спектрограмм;
  • Коррелированное отображение в нескольких областях.

 Дополнительные возможности анализатора

  • Расширенные режимы DPX, включая свипирующий DPX, DPX с нулевой полосой обзора с измерением амплитуды, частоты или фазы в реальном времени;
  • Расширенный запуск: DPX Density, по интервалу, по ранту, по частотному скачку и частотной маске;
  • Измерение фазового шума и джиттера;
  • Автоматическое измерение времени установки частоты и фазы;
  • Более 20 измерений импульсных сигналов, включая длительность фронта, длительность импульса, фазовый сдвиг между импульсами, импульсную характеристику;
  • Общий анализ более 20 видов модуляции;
  • Гибкий анализ OFDM для стандартов 802.11a/g/j и WiMax 802.16-2004.

Технические характеристики

 RSA5103A

 RSA5106A

Диапазон частот

От 1 Гц до 3 ГГц

От 1 Гц до 6,2 ГГц

Полоса захвата реального времени

25 МГц  40 МГц (опция 40)  85 МГц (опция 85)

Объем памяти захвата

1 ГБ (4 ГБ, опция 53)

Режимы запуска

Автозапуск, синхронный, FastFrame

Источник сигнала запуска

ВЧ вход, вход запуска 1 (передняя панель), вход запуска 2 (задняя панель), строб, сеть питания

Типы запуска

Мощность (стандарт), частотная маска, скачок частоты, плотность DPX, рант, квалификация по времени

Минимальная длина захвата

64 выборки

Разрешение установки длины захвата

1 выборка

Режим захвата FastFrame

За один захват сохраняется >64 000 записей (для импульсных измерений и анализа спектрограммы)

Физические характеристики  анализаторов спектра реального времени серии RSA5106A

Размеры прибора (в мм) 282х473х531

Масса  24.6 кг

Дополнительно: RSA5106A
