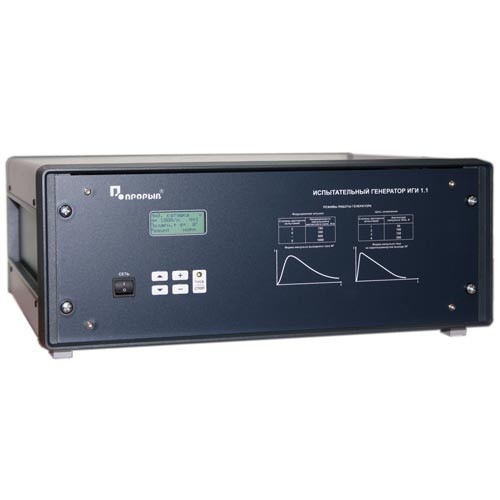

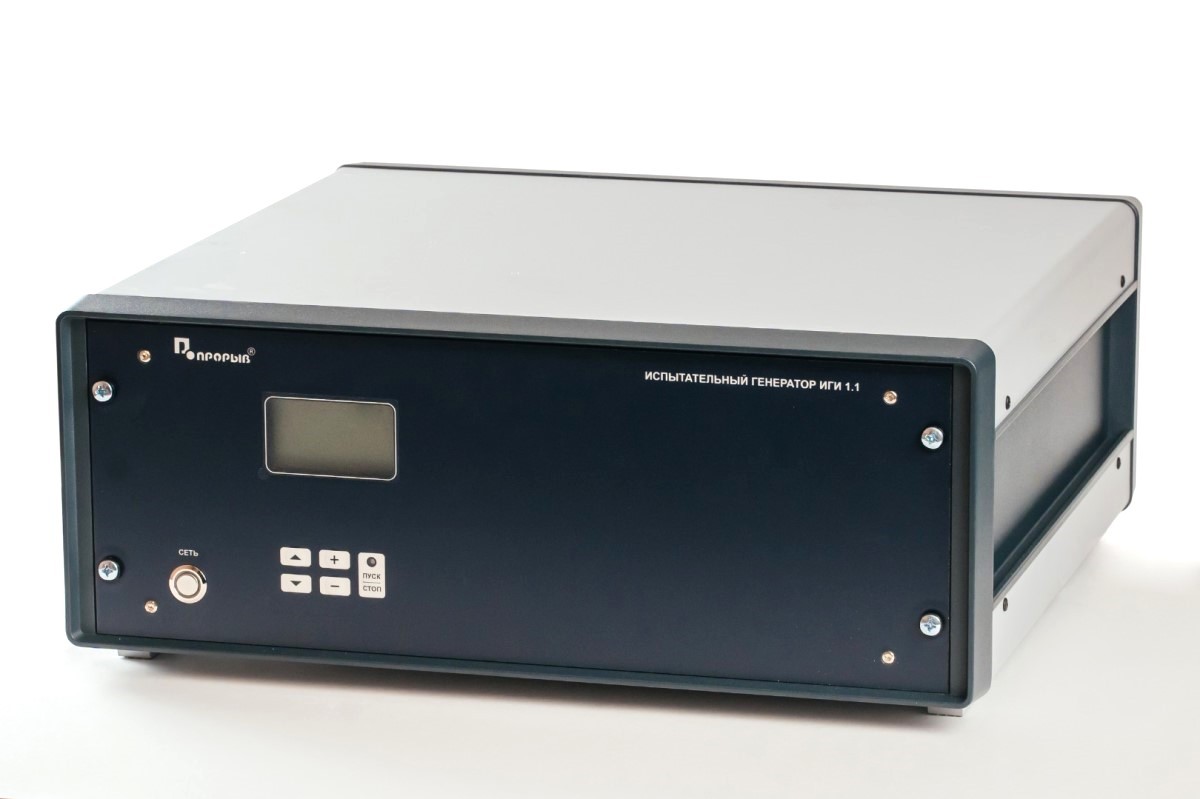

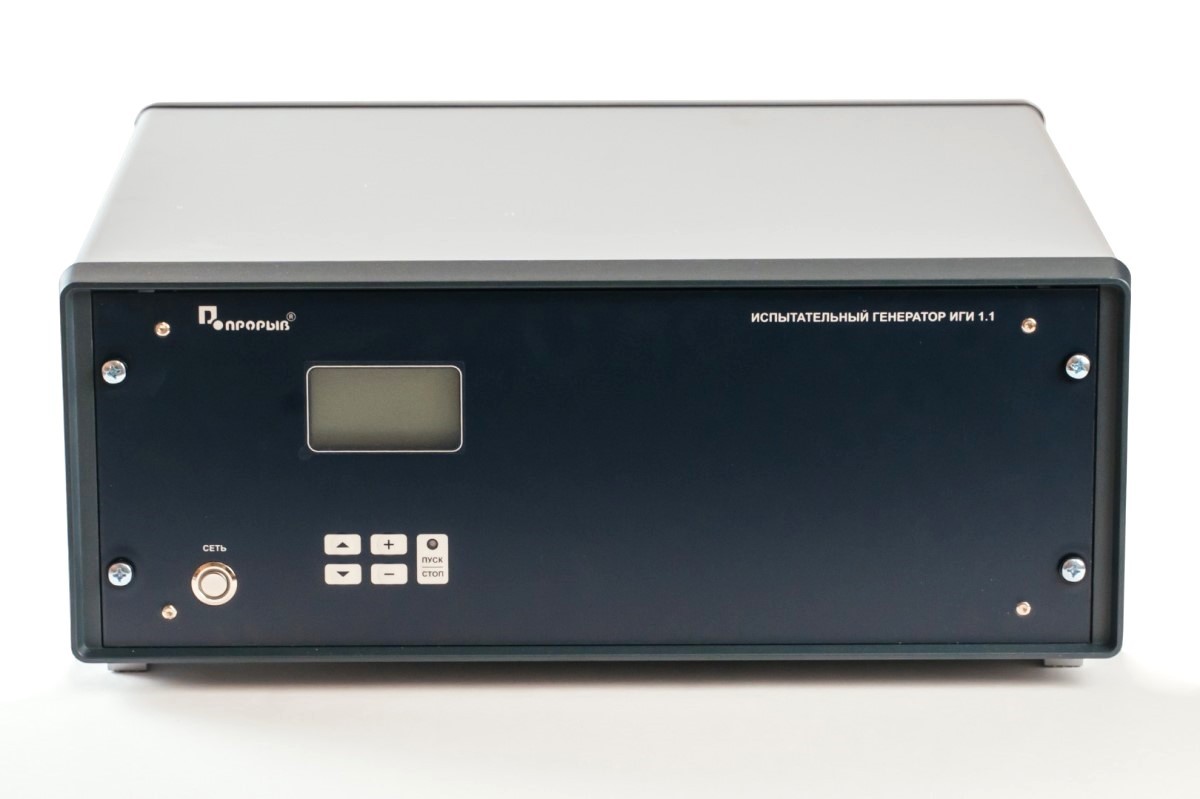

Испытательный генератор ИГИ 1.1 предназначен для создания нормированного импульсного магнитного поля (с индукционной катушкой ИК 1.1) и токов микросекундных импульсных помех в цепях защитного и сигнального заземления, при проведении испытаний технических средств (ТС), которые могут подвергаться воздействию помех по ГОСТ IEC 61000‑4‑9‑2013, ГОСТ Р 50649-94.
| Характеристики генератора | |
| Напряжённость поля (пиковое значение), А/м | 100, 300, 600, 1000 |
| Длительность фронта импульса тока (по уровням 0,1-0,9), мкс | 6,4 ± 30 % |
| Длительность импульса тока (по уровню 0,5), мкс | 16 ± 30 % |
| Полярность импульса тока | положительная и отрицательная |
| Период повторения импульсов тока, с | 20 |
| Сдвиг импульсов по фазе относительно напряжения сети (с шагом 10°), ° | от 0 до 350 |
| Потребляемая мощность, Вт, не более | 30 |
| Время непрерывной работы генератора, ч, не менее | 4 |
| Габаритные размеры, мм, не более | 540´520´210 |
| Масса генератора, кг, не более | 14 |
| Срок службы, лет | 10 |

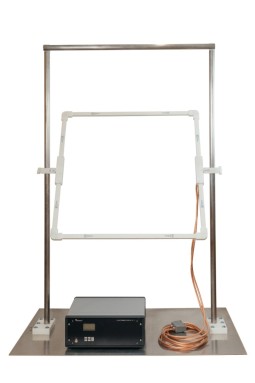

| Характеристики индукционной катушки ИК 1.1 | |
| Число витков | 3 |
| Коэффициент катушки (отношение напряжённости поля в центре катушки к току через неё), м-1 | 2,65 ± 1 % |
| Рабочий объём, м | 0,6´0,6´0,5 |
| Масса катушки, кг, не более | 50 |
| Срок службы, лет | 10 |
