- Госреестр 53065-13
- Межповерочный интервал 12 месяцев
- Гарантия 1 год
- Производитель GW Instek
- Производство: Тайвань

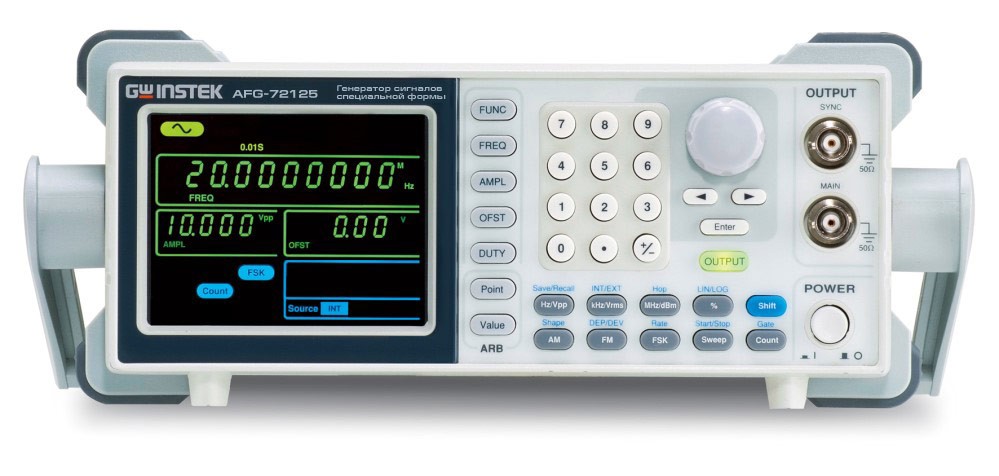

Генератор сигналов специальной формы AFG-72025
Особенности
- Диапазон частот (синус, прямоуг.): до 25 МГц
- Использование прямого цифрового синтеза (DDS)
- Формы сигнала: синусоидальный, прямоугольный/ импульс, треугольник/ пила, постоянное смещение
- Разрешение по частоте: 0,1 Гц
- Разрядность ЦАП 10 бит (для произвольной формы)
- Частота дискретизации: 20 МГц
- Формирование сигналов произвольной формы (СПФ/ARB)
- Память формы сигнала: 4000 точек (10 ячеек)
- Трехцветный ЖК-дисплей (графический) с подсветкой
- Выход ТТЛ, вход внешней модуляции
- ПО для формирования сигналов произв. формы
- Интерфейс USB
Технические характеристики
|
Выходные параметры
|
|
|
Частотный диапазон (синус, меандр)
|
0,1 Гц – 25 МГц
|
|
Разрешение
|
0,1 Гц
|
|
Погрешность установки частоты
|
±20х10-6
|
|
Выходной уровень
|
1 мВ ...10В пик-пик на нагрузке 50Ом, разрешение 1 мВ
|
|
Синусоида
|
|
|
Погрешность установки уровня на 1 кГц
|
±(1%+1 мВ пик-пик)
|
|
Неравномерность АЧХ относительно 1 кГц
|
0,1 дБ при f <100 кГц,
0,3 дБ при f =100 кГц …5 МГц,
0,4 дБ при f = 5 МГц … 25 МГц.
|
|
Коэффициент гармоник (амплитуда>1 Впик-пик)
|
≤-55 дБн от DC до 1 МГц
≤-45 дБн от 1 МГц до 5 МГц,
≤ -30 дБ от 5 МГц до 25 МГц.
|
|
Постоянное смещение
|
|
|
Диапазон смещения
|
±5 Впик на нагрузке 50 Ом (AC+DC)
±10 Впик без нагрузки (AC+DC)
|
|
Погрешность установки
|
±(1%+5 мВ + 0,5 %от амплитуды)
|
|
Меандр
|
|
|
Частотный диапазон
|
0,1 Гц – 25 МГц
|
|
Время нарастания/спада
|
< 25 нс при нагрузке 50 Ом
|
|
Выброс
|
<5%
|
|
Перестраиваемая скважность
|
1,0% - 99% (до 100 кГц),
20%– 80% (до 5 МГц),
40%– 60% (до 10 МГц),
50% (до 25 МГц)
|
|
Асимметрия
|
1 % от периода + 1 нс
|
|
Пила
|
|
|
Диапазон частот
|
0,1 Гц – 1 МГц
|
|
Нелинейность
|
<0,1%
|
|
Перестраиваемая скважность
|
0,0 – 100,0% (разрешение 0,1 %)
|
|
Произвольная форма
|
|
|
Частота дискретизации
|
20 МГц
|
|
Частота повторения
|
10 МГц
|
|
Длина памяти
|
4 тысячи точек
|
|
Разрешение ЦАП
|
10 бит
|
|
Общие данные
|
|
|
Дисплей
|
ЖК-дисплей с подсветкой; диагональ 9 см (макс. 9 разрядов)
|
|
Память
|
10 ячеек (профили настроек)
|
|
Напряжение питания
|
100…240 В; частота 50…60 Гц
|
Габариты и масса
Размеры, мм: 266 х 107 х 293
Масса кг: 2,5
1. Генератор AFG-72025 - 1 шт.;
2. Шнур питания - 1 шт.;
3. Кабель GTL-101 - 1 шт.;
4. Инструкция по эксплуатации на CD - 1 шт.;
5. Краткая инструкция по эксплуатации - 1 шт.
