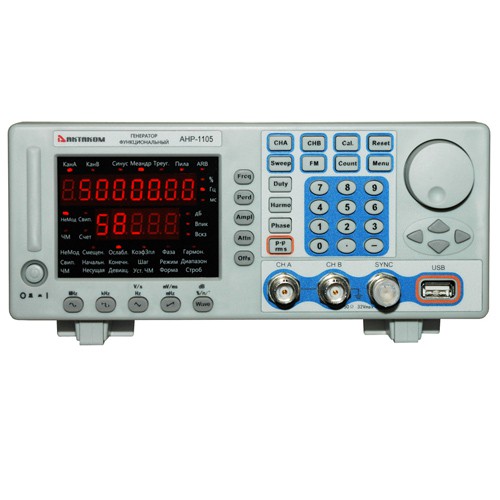

Генератор функциональный АНР-1105
Генератор АНР-1105 предназначен для настройки и испытания систем и приборов, используемых в радиоэлектронике, связи, автоматике, вычислительной технике, приборостроении. Применяется в ремонтных и научно-исследовательских лабораториях.
Краткие характеристики:
- прямой цифровой синтез
- 2 идентичных канала
- форма выходного сигнала: 16 типов, включая синусоидальный, прямоугольный (меандр), импульсный, треугольный, пилообразный
- длина записи: 1024 точек
- дискретизация: 100 Мвыб/сек
- разрешение по амплитуде: 8 бит
- режим свипирования
- виды модуляции: частотная модуляция (ЧМ)
- источник модуляции: внутренний, внешний
- выходной импеданс: 50 Ом, высокий
- встроенный частотомер 100 МГц
- аттенюатор: 20 дБ, 40 дБ, 60 дБ
- дисплей: 8 разрядов, 2 строки, LED
- интерфейс USB
- питание: 100...240 В АС ±10%, 50 Гц ± 5Гц
- потребляемая мощность: < 30ВА
Технические характеристики:
|
Характеристики
|
Параметры
|
Значение
|
|
Частотные характеристики (канал А и В)
|
Частота выходного сигнала
|
30 мГц...5 МГц (синус)
30 мГц...1 МГц (кроме синуса)
|
|
Разрешение
|
10 мГц (Fуст<1 МГц)
100 мГц (Fуст≥1 МГц)
|
|
Точность установки частоты
|
± (50 ppmFуст + 4 е.м.р.)
|
|
Амплитудные характеристики (канал А и В)
|
Амплитуда выходного сигнала (высокий импеданс)
|
1 мВп-п...20 Вп-п
|
|
Шаг установки амплитуды
|
1 мВп-п
|
|
Точность установки амплитуды
|
± (1%+2 е.м.р.) (Fуст=1кГц)
|
|
Неравномерность АЧХ
|
±10% (1 МГц
|
|
Смещение (канал А и В) (высокий импеданс, ослабление 0 дБ)
|
Диапазон смещения
|
±10 В
|
|
Разрешение
|
10мВ
|
|
Точность
|
± (1%+2е.м.р)
|
|
Свипирование (канал А и В)
|
Тип свипирования
|
линейное
|
|
Диапазон свипирования
|
полный
|
|
Шаг свипирования
|
равен разрешению
|
|
Цикл свипирования
|
10 мс…60 с
|
|
Направление свипирования
|
вверх, вниз, вверх-вниз
|
|
Синусоида (канал А и В)
|
Коэффициент гармоник
|
≥-40 дБн в диапазоне <1 МГц
≥-35 дБн в диапазоне 1 МГц…5 МГц
|
|
Общие искажения
|
≤1% (20Гц…100 кГц, 20 В пик)
|
|
Меандр (канал А и В)
|
Время нарастания/спада
|
≤ 35 нс
|
|
Скважность
|
1%...99%
|
|
Отношение между каналами А и В
|
Частота канала B
|
возможность установки частоты канала B как гармоника от канала A
|
|
Номер гармоники
|
0,1..250
|
|
Частота гармоники
|
≤1 МГц
|
|
Фазовый сдвиг между каналами
|
0…360º
|
|
Разрешение
|
1º (f≤200 кГц)
|
|
Частотная модуляция
|
Несущая частота
|
частота канала А
|
|
Модулирующий сигнал
|
внутренний сигнал канала B или внешний сигнал
|
|
Девиация частот
|
0…10%
|
|
Выход синхронизации
|
Форма сигнала
|
меандр, время нарастания/спада ≤20 нс
|
|
Амплитуда
|
TTL или CMOS уровень
низкий уровень< 0,3 В; высокий уровень > 4 В
|
|
Частота
|
частота SYNC = частоте выбранного канала
частота SYNC=частота канала B при ЧМ
|
|
Частотомер
|
Частотный диапазон
|
1 Гц…100 МГц
|
|
Амплитуда
|
200 мВпик…20 Впик
|
Физические характеристики:
Габаритные размеры, мм 254 × 103 × 325
Масса, кг 3
