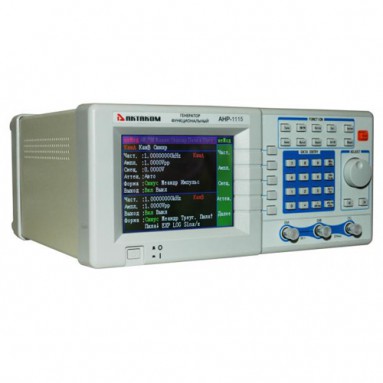

Характеристики
|
Параметры
|
Значение
|
|
Канал A
|
|
Параметры сигнала
|
Форма сигнала
|
синус, меандр, импульс, DC
|
|
Длина записи
|
4...16000 точек
|
|
Разрешение по амплитуде
|
14 бит
|
|
Дискретизация
|
400 Мвыб/с
|
| |
|
|
Частотные характеристики
|
Частота выходного сигнала
|
0...15 МГц
|
|
Разрешение
|
100 мГц
|
|
Точность установки частоты
|
± (50 ppm + 1 Гц)
|
| |
|
|
Амплитудные характеристики
|
Амплитуда выходного сигнала
|
2 мВпик...20 Впик (высокий импеданс)
1 мВпик...10 Впик (50 Ом)
|
|
Шаг установки амплитуды
|
20 мВпик(для амплитуды >2 В)
2 мВпик (для амплитуды от 0,2 В до 2 В)
0,2 мВпик (для амплитуды <0,2 В)
|
|
Точность установки амплитуды
|
± (1%+2мВ) (f=1кГц, >5 мВскз)
|
|
Неравномерность АЧХ
|
±5% (<1 МГц)
±1 дБм (1 МГц≤f≤10 МГц)
±2 дБм (10 МГц≤f≤15 МГц)
|
|
Выходной импеданс
|
50 Ом
|
|
Смещение
|
Диапазон смещения
|
±(0...4 Впик/2) (высокий импеданс,< 4 В)
±(0...10 Впик/2) (высокий импеданс, > 4 В)
|
|
Разрешение
|
20 мВ
|
|
Точность
|
± (1%+10 мВ)
|
|
Свипирование
|
Тип свипирования
|
по частоте: линейное
по амплитуде: линейное
|
|
Диапазон свипирования
|
Полный
|
|
Шаг свипирования
|
равен разрешению
|
|
Цикл свипирования
|
0,1 мс…1000 с
|
|
Направление свипирования
|
вверх, вниз, вверх-вниз
|
|
Синусоида
|
Коэффициент гармоник
|
-50 дБн в диапазоне DC...1 МГц
-40 дБн в диапазоне 1 МГц…15 МГц
|
|
Общие искажения
|
≤0,5% (20Гц…200 кГц, 20 В пик)
|
|
Меандр
|
Время нарастания/спада
|
≤20 нс
|
|
Скважность
|
50%
|
|
Импульс
|
Время нарастания/спада
|
≤20 нс
|
|
Скважность
|
1%...99%
|
|
Длительность импульса
|
100 нс...20 с
|
|
Разрешение
|
5 нс
|
|
Амплитудная модуляция
|
Источник модуляции
|
внутренний, внешний
|
|
Коэффициент модуляции
|
0...100%
|
|
Амплитуда внешнего сигнала
|
2 В пик (-1 В...+1 В)
|
|
Амплитудная манипуляция
|
Источник модуляции
|
внутренний, внешний
|
|
Тип
|
ASK, OSK
|
|
Интервал
|
0,1 мс...1000 с
|
|
Частотная модуляция
|
Источник модуляции
|
внутренний, внешний
|
|
Девиация частоты
|
0...100 кГц (несущая > 5 МГц)
|
|
Амплитуда внешнего сигнала
|
2 В пик (-1 В...+1 В)
|
|
Частотная манипуляция
|
Источник модуляции
|
внутренний, внешний
|
|
Тип
|
2FSK, 4FSK
|
|
Интервал
|
0,1 мс...1000 с
|
|
Фазовая манипуляция
|
Источник модуляции
|
внутренний, внешний
|
|
Тип
|
2PSK, 4PSK
|
|
Фазовый сдвиг
|
0..360°
|
|
Разрешение
|
0,1º
|
|
Интервал
|
0,1 мс...1000 с
|
|
Режим выдачи пачек
|
Режимы
|
непрерывный, одиночный
|
|
Интервал
|
0,1 мс...1000 с
|
|
Частота выдачи пачек
|
<40 кГц
|
|
Длительность
|
1...10000 циклов
|
|
Источник
|
внутренний, внешний
|
|
Канал B
|
|
Параметры сигнала
|
Форма сигнала
|
11 типов
|
|
Длина записи
|
4096 точек
|
|
Разрешение по амплитуде
|
10 бит
|
|
Дискретизация
|
50 Мвыб/с
|
|
Частотные характеристики
|
Частота выходного сигнала
|
10 мкГц...5 МГц (синус)
10 мкГц...500 кГц (другие типы)
|
|
Разрешение
|
10 мкГц
|
|
Точность установки частоты
|
± (50 ppm + 10 мкГц)
|
|
Амплитудные характеристики
|
Амплитуда выходного сигнала
|
10 мВпик...20 Впик (высокий импеданс)
|
|
Шаг установки амплитуды
|
20 мВпик (> 2 В)
2 мВпик (< 2 В)
|
|
Выходной импеданс
|
50 Ом
|
|
Отношение к каналу A
|
Частота канала B
|
возможность установки частоты канала B как гармоника от канала A
|
|
Номер гармоники
|
< 10
|
|
Частотный диапазон
|
< 1 МГц (гармоника = 1)
< 150 кГц (гармоника >1)
|
|
Фазовый сдвиг между каналами
|
0...360º
|
|
Разрешение по фазе
|
0,1º
|
|
Режим выдачи пачек
|
Режимы
|
непрерывный, одиночный
|
|
Диапазон
|
10 мГц...1 МГц
|
|
Частота выдачи пачек
|
40 мГц..500 кГц
|
|
Длительность
|
1...65000 циклов
|
|
Частотомер
|
Частотный диапазон
|
0,1 Гц…100 МГц
|
|
Амплитуда
|
Минимальное значение: 50 мВскз(1 Гц..50 МГц); 100 мВскз (50 МГц...100 МГц); 150 мВскз(0,1 Гц...1 Гц)
Максимальное значение: 20 Впик
|
|
Время счета
|
10 мс...10 с
|
|
Диапазон
|
1...4290000000
|
