- Производитель Актаком
- Производство: Россия

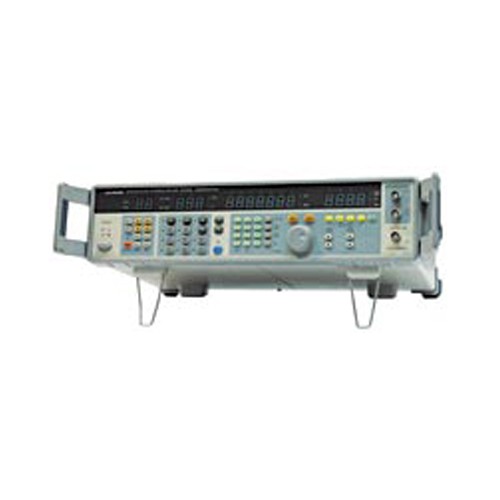

Генератор АМ/ЧМ-сигналов АНР-2015
Функциональный генератор АНР-2015 предназначен для исследования радиочастот в пределах от 100 кГц до 300 МГц, а также АМ и ЧМ модуляции с изменением шага выходной функции в 0,1 дБ. Генераторы предназначены для работы в лабораторных и цеховых условиях и могут использоваться для исследовательских и ремонтных работ.
Краткие характеристики:
- Частотный диапазон 100 кГц…300 МГц
- Выходной уровень –121 дБм…+7 дБм, на нагрузку 50 Ом
- Погрешность установки ±5×10–6
- Процессорное управление
- ЧМ-стерео модуляция
- Запись/считывание до 100 профилей
- Подсветка клавиш управления
- Четыре цифровых дисплея (частота/уровень/глубина АМ/девиация ЧМ)
- RS-232
- GPIB (опция)
Технические характеристики:
|
Характеристики
|
Параметры
|
Значение
|
|
Выходная частота
|
Диапазон
|
300 кГц...300 МГц
|
|
Дискретность установки
|
100 Гц
|
|
Индикация частоты
|
6 разрядов, СДИ табло
|
|
Погрешность установки
|
±5x10–6
|
|
Выходной уровень
|
Диапазон
|
–8 дБм...120 дБм, без нагрузки, –121 дБм...+7 дБм, на нагрузку 50 Ом
|
|
Индикация уровня
|
4 разряда, СДИ табло
|
|
Погрешность установки
|
±1,5 дБ (при 120 дБм)
|
|
Погрешность аттенюатора
|
±2 дБ (–8...20 дБм)
|
|
Неравномерность АЧХ
|
±1,5 дБ
|
|
Уровень паразитного сигнала
|
≤–30 дБ
|
|
КСВН
|
≤1,2
|
|
Выходное сопротивление
|
50 Ом
|
|
Модуляция
|
Частота внутренней модуляции
|
400 Гц, 1 кГц
|
|
Уровень внешней модуляции
|
3 Впик-пик ±4%
|
|
Вход внешней модуляции
|
10 кОм
|
|
ЧМ модуляция
|
Девиация частоты
|
0...100 кГц
|
|
Индикация девиации
|
3 разряда, СДИ табло
|
|
Погрешность установки
|
±10%
|
|
Коэф. гармоник огибающей
|
(девиация 75 кГц) ≤0,06% (10,7 МГц), ≤0,1% (в других диапазонах)
|
|
АМ модуляция
|
Глубина
|
0...60%
|
|
Дискретность установки
|
0,1%
|
|
Погрешность установки
|
±5% (в диапазоне 100 кГц...110 МГц), ±10% (в других диапазонах)
|
|
Индикация коэф. АМ
|
3 разряда СДИ табло
|
|
Частота внешней модуляции
|
20 Гц...15 кГц ±1дБ (относительно 1 кГц)
|
|
Коэф. гармоник огибающей
|
(глубина АМ 30%) ≤0,65% (в диапазоне 400 кГц...30 МГц), ≤1,5% (в других диапазонах)
|
|
Режим стерео
|
Разделение стерео-каналов
|
≥55 дБ (400 Гц...1 кГц), ≥35 дБ (100 Гц...10 кГц), ≥30 дБ (50 Гц...15 кГц)
|
|
Пилот-сигнал
|
19 кГц ±2%
|
|
Память
|
Режим программирования
|
Запись до 4-х значений выходного уровня
|
|
Запись
|
До 100 профилей
|
|
Общие данные
|
Питание
|
220 В
|
Физические характеристики:
Габаритные размеры, мм 115 х 430 х 310
Масса, кг 4,5
